Techniki tworzenia mikroform

­ Wojciech Kociuba
29.08.2010
A A

W dobie coraz szybciej postępującej miniaturyzacji wyrobów, stanowiących fragmenty różnych, bardziej złożonych urządzeń o niewielkich gabarytach, jak również rosnącej potrzebie wykonywania elementów o wadze nieprzekraczającej dziesiątych części grama i rozmiarach rzędu kilku mikrometrów, bardzo istotnym problemem stała się możliwość wykonywania na dużą skalę precyzyjnych i powtarzalnych w swym kształcie mikroform.

Wszczególności zagadnienie to pojawia się w takich branżach, jak: przemysł zegarmistrzowski, medycyna (implanty), modelarstwo, jubilerstwo, a także wszędzie tam, gdzie poprawne i dokładne funkcjonowanie maszyn i ich zespołów, warunkowane jest wsparciem ze strony mikromaszyn, czy mikroukładów.

Metoda addytywno-subtraktywna

Przełomem w tym zakresie stała się nowa technologia, opracowana przez zespół naukowo-badawczy amerykańskiej firmy Solidscape Inc, a polegająca na tworzeniu, czy też właściwie budowaniu precyzyjnych modeli woskowych, stanowiących fizykalne odwzorowanie zaprojektowanego komputerowo elementu, o zupełnie dowolnym kształcie, którego minimalne rozmiary mogą wynosić nawet 0,254 mm. Osiągana w tej technice porowatość powierzchni nie przekracza 0,8 μm, co umożliwia odlanie modelu w metalu i uzyskanie jego dokładnej repliki, będącej na przykład mikroformą, która w dalszej fazie posłuży uzyskaniu finalnego produktu, poprzez wtryśnięcie doń wybranego materiału.

Technika ta, określana, jako DODJET (wtrysk kropli na żądanie), nie jest co prawda zupełną nowością, gdyż w pewnym zakresie korzystały z niej już wcześniej niektóre rodzaje drukarek, niemniej została ona w ogromnym stopniu ulepszona i zmodyfikowana po to, by możliwe stało się otrzymywanie modeli przestrzennych.

Generalnie proces jego tworzenia polega na stosowaniu dwóch rodzajów materiału, dla zapewnienia wierności odtwarzania zaprojektowanego elementu. Model w swej podstawowej geometrii budowany jest przez główny materiał i nakładany kolejnymi warstwami, podczas gdy materiał pomocniczy, który nie wnika we właściwą strukturę modelu, daje stabilność konstrukcji (układany jest w zagłębieniach i wspiera występy). Każda warstwa składa się z kropel materiału, których wielkość i pozycjonowanie jest niezwykle dokładne, dzięki dwóm głowicom sterowanym elektrycznie z wykorzystaniem zjawiska piezoelektrycznego. Odpowiednia grubość warstwy oraz jej gładkość zachowywane są dzięki zabiegowi wygładzania (frezowania) powierzchni, stosowanemu każdorazowo po nałożeniu kolejnej warstwy. Grubość nakładanych warstw jest bez przerwy monitorowana i utrzymywana w przedziale 12,7 do 76,2 mikrometra, co skutecznie zapobiega powstaniu niepożądanego efektu „schodków” na powierzchni gotowego modelu.

Następnie materiał pomocniczy zostaje z gotowego modelu selektywnie usunięty poprzez rozpuszczenie, tak aby uzyskać całkowitą jego wierność w stosunku do zaprojektowanego wzorca. Dzięki temu nie ma potrzeby stosowania żadnych dodatkowych zabiegów, jak szlifowanie, czy korekta kształtu, jako że obiekt jest pozbawiony wad strukturalnych, które często pojawiają się w technikach tworzenia modelu woskowego za pomocą obróbki pojedynczego kawałka materiału, lub gdy warstwy posiadają grube uziarnienie.

druk 3d wosk odlew

Wprowadzenie systemu DODJET pozwoliło na uzyskanie porowatości stanowiącej 1/10 tego co proponowały dotychczas stosowane techniki tworzenia woskowych wzorców.

Ta wysoka precyzja jest nadzwyczaj użyteczna przy tworzeniu najbardziej złożonych i skomplikowanych mikroform.

Właściwy materiał konstrukcyjny tworzący model, jak i materiał pomocniczy są cyfrowo nanoszone na podłoże w postaci ciekłych kropelek, z których każda z kolei stanowi serię jednorodnych objętościowo „mikro kropelek”, co jest istotą techniki nakrapiania wtryskowego w systemie Solidscape. Technologia ta pozwala na ulokowanie kropelek w dowolnie wybranym miejscu podłoża z całkowitą dokładnością do 25,4 mikrometra. Kropelki mają znamionową średnicę 76,2 mikrometra i przyklejają się jedna do drugiej w fazie zestalania modelu, tj. w trakcie przechodzenia fazy ciekłej w stałą, tworząc w ten sposób jednolitą, stałą masę.

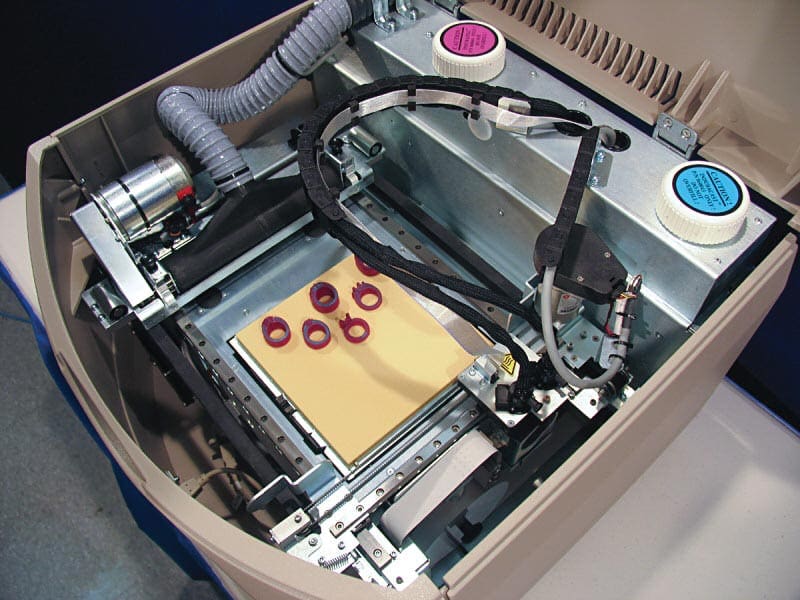

druk 3D solidscape dodjet

Proces twardnienia przebiega na tyle szybko, iż pozwala na wygładzenie powierzchni, wkrótce po jej nałożeniu.

Ponieważ wtrysk jest sterowaną cyfrowo funkcją DODJET, kropelki są zsynchronizowane z cyklami przesuwu głowicy, co sprawia iż model jest w sposób ciągły i jednorodny rozbudowywany wzwyż. Stopień, w jakim kropelki na siebie zachodzą lub są od siebie dystansowane, jest precyzyjnie sterowany przez binarny program roboczy ModelWorks.

Program ten umożliwia ponadto: import plików STL i SLC, orientowanie elementów w przestrzeni w trakcie tworzenia modelu, przesuwanie i skalowanie jego części, odnajdywanie i korygowanie pustych przestrzeni, luk i otwartych powierzchni, obserwację trójwymiarowych, cieniowanych obrazów fragmentów modelu, korektę powierzchni, podział na warstwy i rastrowanie, graficzną ilustrację pliku binarnego danego przekroju, wielokrotne tworzenie i replikowanie elementów dla pojedynczego cyklu budowy. Gładkość powierzchni zapewnia również powadzenie ciągłej analizy długości obwodu, jaki ma w swoim obrysie każda porcja nakładanego materiału – przed wypełnieniem wnętrza modelu materiałem konstrukcyjnym. W celu wzmocnienia wytrzymałości i trwałości ścianki, jak również uzyskania należytej jakości, odpowiedni plik programu roboczego, który odpowiada za konfigurację, automatycznie buduje dwie lub więcej, przylegających ścianek wewnętrznych.

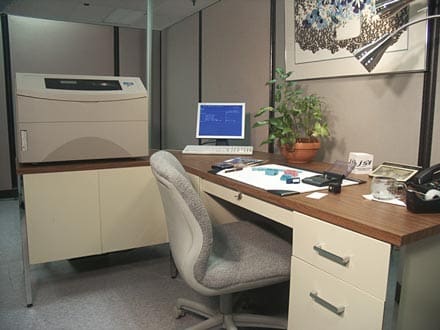

druk 3D solidscape dodjet

Gdy struktura ścianki jest już przygotowana, pozostający w części wewnętrznej obszar jest szybko wypełniany, naprzemiennie wzdłuż osi X i Y, to jest w kierunkach do siebie prostopadłych. Taka ortogonalność procedury powoduje wewnętrzne związanie i zwarcie struktury modelu co zwiększa jego wytrzymałość i trwałość.

Po wypełnieniu materiałem konstrukcyjnym, na tę samą warstwę nanoszony jest materiał pomocniczy, który, jak wspomniano, nie wnika jednakże w konstrukcję modelu. Dzięki temu nie tworzy się struktura „rusztowania”, charakterystyczna dla innych metod posługujących się jednym tylko materiałem konstrukcyjnym.

Opisana powyżej technologia stanowi przykład addytywno-subtraktywnej metody tworzenia mikroform, jako że z jednej strony urządzenie rozpoczyna od pustej przestrzeni, w której umieszcza (dodaje) materiał; z drugiej zaś, na koniec procesu, materiał pomocniczy zostaje usunięty (odjęty) z właściwej konstrukcji modelu. Jako ciekawostkę można podać fakt, iż główny jej pomysłodawca i twórca czerpał swoje inspiracje z technik wykorzystywanych do tworzenia pisma Braille’a.

Mikroforma Stalowa

Metoda subtraktywna

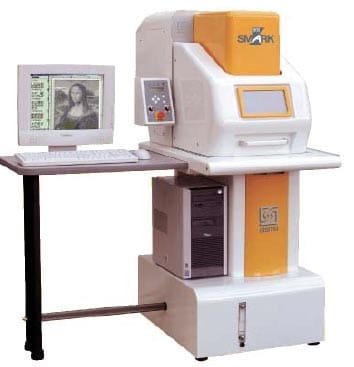

Inną, podobnie skuteczną i dokładną technologię, ale o charakterze ściśle subtraktywnym oferują grawerki laserowe z oprogramowaniem 3D. W tym przypadku tworzenie mikroformy polega na jej bezpośrednim wykonaniu w metalu poprzez wiązkę promienia laserowego, który penetruje metal ze ściśle określoną mocą i dokładnością, oraz w sposób ustalony na podstawie uprzednio przygotowanego projektu komputerowego. Włoska firma „Sisma”oferuje bardzo szeroką gamę urządzeń, z których jedna z najbardziej popularnych i uniwersalnych – posiada laser diodowy Nd:Yag i jest zdolna do grawerowania z maksymalną prędkością 5000 mm/s.

Przy odpowiednim zawężeniu pola roboczego, co przy mikroformach stanowi normę, koniec wiązki laserowej, zwany popularnie „plamką”, może osiągać minimalną średnicę o wielkości 23 μm, przy mocy 50 W.

Mikroforma Gumowa

Rozdzielczość położenia natomiast osiąga wartość 1,7 μm, co zapewnia wykonanie zadania z najwyższą dokładnością.

Właściwości te oraz gwarancja całkowitej powtarzalności procesu przy danych, ustawionych parametrach, zapewniają szybkie i precyzyjne wykonanie matrycy, która może następnie stanowić idealną formę do produkcji mikroelementów.

Wojciech Kociuba

artykuł pochodzi z wydania 7/8 (34/35) lipiec/sierpień 2010

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: druk 3D

Powiązane artykuły

Projektowanie generatywne i wytwarzanie przyrostowe kadłuba autonomicznego statku powietrznego
Aktualności

Projektowanie generatywne i wytwarzanie przyrostowe kadłuba autonomicznego statku powietrznego

odcinek MPL ze zintegrowanymi funkcjami pomiaru temperatury i ogrzewania cieczy
Aktualności

Wytwarzanie przyrostowe na potrzeby regulacji temperatury satelity

Wielomateriałowy Filament Do Druku 3D Głowica
Aktualności

Wielomateriałowy filament do druku 3D

Nowa metoda fotopolimeryzacji na potrzeby druku 3D
Aktualności

Nowa metoda fotopolimeryzacji na potrzeby druku 3D

Druk 3D z lodu
Aktualności

Druk 3D z lodu

Wymienne głowice ekstruzyjne na potrzeby wielomateriałowego druku 3D
Aktualności

Zrobotyzowana platforma do wielomateriałowego druku 3D

Tematyka:

aluminium budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty konstruktor laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia narzędzia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop
ceramiczne elementy maszyn

pneumatyka
Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
