W projektowaniu układów wymagających zabezpieczenia elementów obrotowych lub ruchomych, inżynierowie często stają przed wyborem pomiędzy dwoma rozwiązaniami – klasycznymi pierścieniami osadczymi o przekroju zwężanym (CIRCLIPS) oraz pierścieniami o przekroju stałym (SNAP RINGS). Choć oba typy pełnią podobną funkcję, ich właściwości konstrukcyjne i funkcjonalne odpowiadają na różne potrzeby. Poniżej omawiamy ich charakterystykę, zwracając uwagę na ich budowę, zastosowania i przewagi w określonych obszarach.

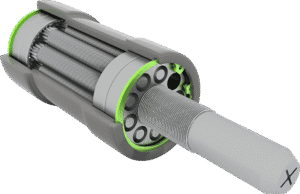

Pierścienie osadcze o przekroju zwężanym (CIRCLIPS) – wszechstronność i wydajność
Pierścienie te, montowane osiowo lub promieniowo, należą do najbardziej uniwersalnych elementów zabezpieczających przed przesunięciem osiowym w konstrukcjach mechanicznych.

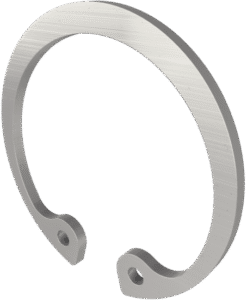

Pierścienie montowane osiowo, charakteryzuje wysoka nośność osiowa dzięki niemal pełnemu przyleganiu w obwodzie rowka. Wyposażone są w otwory montażowe, co ułatwia instalację i demontaż przy użyciu prostych narzędzi. Szeroka powierzchnia podparcia (ramię) sprawia, że skutecznie utrzymują elementy poddane dużym obciążeniom. W specjalnych zastosowaniach warto rozważyć np. pierścienie fazowane (beveled) lub wygięte (bowed), które oferują dodatkowo funkcję wybieranie luzów.
Najważniejsze cechy:
- niemal pełny kontakt z rowkiem → większa nośność osiowa,
- otwory montażowe ułatwiające instalację i demontaż,
- większa powierzchnia podparcia niż w pierścieniach typu SNAP RING,
- dostępne w szerokiej gamie materiałów i wykończeń,
- wymiary: 1–1000 mm (standard), do 1200 mm (na zamówienie),
- katalogowe rozwiązania calowe, metryczne, DIN, ANSI, JIS.
Pierścienie montowane promieniowo znajdują zastosowanie tam, gdzie kluczowy jest montaż od strony promieniowej lub ograniczona przestrzeń. Mają prostą konstrukcję w różnych kształtach (np. e-clips, c-clips). Obejmują mniejszą część obwodu rowka w porównaniu do pierścieni montowanych osiowo, tym samym przenoszą mniejsze siły. Stanowią ekonomiczne i funkcjonalne rozwiązanie wielu konstrukcji.
Najważniejsze cechy:
- konfiguracje dostosowane do konkretnych wymagań (np. dodatkowa retencja, oszczędność miejsca, praca przy dużych prędkościach obrotowych),
- łatwy montaż ręczny lub z użyciem aplikatorów,
- korzystny stosunek ceny do skuteczności,
- dostępne w szerokiej gamie materiałów i wykończeń,
- wymiary: 1–86 mm (standard), dostępne również rozmiary specjalne,
- zgodność z normami: calowe, metryczne, DIN, ANSI, JIS.
Przykładowe zastosowania:
- motoryzacja (skrzynie biegów, silniki, układy kierownicze i hamulcowe)
- elektronika (PCB, złącza),
- maszyny przemysłowe (wały, łożyska, przekładnie),
- lotnictwo (siłowniki hydrauliczne, układy napędowe).
Dzięki prostocie, wysokiej nośności i niskim kosztom jednostkowym, pierścienie typu CIRCLIP są najczęściej stosowanym typem pierścieni osadczych na świecie.
Pierścienie osadcze o stałym przekroju (SNAP RINGS) – wytrzymałość i bezpieczeństwo

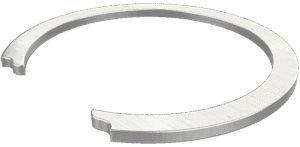

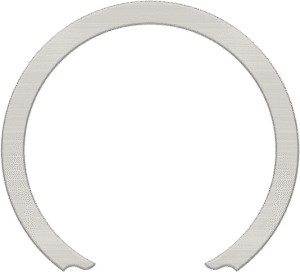

Pierścienie sprężyste o stałym przekroju mają równą szerokość na całym obwodzie, dzięki czemu po zamontowaniu, stykają się z rowkiem tylko w trzech punktach. Brak wystających otworów montażowych, tzw. uch, sprawia, że nadają się do montażu w ciasnych przestrzeniach. Ich masywny przekrój zwiększa odporność na obciążenia udarowe i dynamiczne.
Najważniejsze cechy pierścieni o stałym przekroju:
- równomierny przekrój na całym obwodzie,
- konstrukcja bez otworów → idealne do konstrukcji z ograniczoną przestrzenią,
- łatwy montaż (niektóre typy mają nacięcia ułatwiające zakładanie),
- prosta automatyzacja procesów montażowych,
- zakres wymiarów: 4–150 mm (standard), do 380 mm (na zamówienie).
Przykładowe zastosowania snap rings:
- motoryzacja, rolnictwo, maszyny terenowe (sworznie tłokowe, sprzęgła, zawieszenia),
- maszyny przemysłowe, elektronarzędzia, AGD (łożyska, wały, przekładnie w warunkach obciążeń udarowych),
- aplikacje wymagające dużej stabilności i odporności na wstrząsy.
Kluczowe różnice
Aby ułatwić wybór odpowiedniego rozwiązania, warto wziąć pod uwagę następujące czynniki:
Ograniczenia przestrzenne:
Pierścienie typu SNAP RING sprawdzają się w aplikacjach o ograniczonej przestrzeni montażowej dzięki konstrukcji pozbawionej wystających uch montażowych. Brak wystających części zmniejsza także ryzyko kolizji lub zakłóceń pracy innych elementów w ciasnych układach. CIRCLIP wymaga większego luzu montażowego, ponieważ wychodzące poza obrys ucha montażowe zwiększają wymiar całkowity, co wymaga dodatkowego miejsca dla ich montażu.
Zdolność przenoszenia obciążeń:
CIRCLIP sprawdzi się w aplikacji wymagającej wyższych obciążeń osiowych i dodatkowego zabezpieczenia w postaci szerszego ramienia. SNAP RING charakteryzuje się dużą odpornością na ścinanie i masywniejszym przekrojem, co zapewnia mu wysoką nośność oraz możliwość pracy przy ruchu obrotowym.
Montaż i demontaż:
CIRCLIP jest łatwy w montażu i demontażu dzięki uchom montażowym, które umożliwiają użycie szczypiec do rozszerzenia pierścienia na wał lub ściśnięcia go w otwór. SNAP RING nie ma otworów montażowych i nie wymaga specjalnych narzędzi do montażu czy demontażu, choć niektóre typy posiadają ułatwiające instalacje nacięcia na końcówkach. W obu przypadkach prosta automatyzacja umożliwia rozszerzanie lub ściskanie pierścienia na stożkowym wale lub trzpieniu, co pozwala na szybki montaż w procesach produkcyjnych.
Materiały i elastyczność projektowa:
Oba typy pierścieni produkuje się najczęściej ze stali węglowej lub nierdzewnej. Do trudnych warunków Rotor Clip oferuje materiały specjalne, takie jak stop brązu czy Inconel, odporne na korozję i wysoką temperaturę.
CIRCLIP daje większą elastyczność projektową dzięki swojej geometrii i otworom, natomiast SNAP RING wymaga bardziej precyzyjnego rowka montażowego.
Rozwiązania indywidualne Rotor Clip
W Rotor Clip zdajemy sobie sprawę z róznorodności zastosowań, dlatego oferujemy personalizację pierścieni osadczych. Nasz zespół inżynierów współpracuje z klientami od etapu projektu, przez prototyp, po produkcję seryjną, dostarczając rozwiązania precyzyjnie dopasowane do indywidualnych wymagań.
