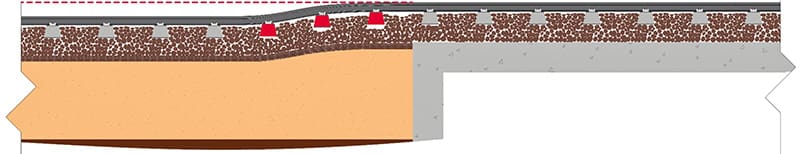

Podkłady kolejowe odpowiadają za przenoszenie obciążeń z szyn na podłoże. W związku z występowaniem różnych rodzajów obiektów infrastruktury kolejowej, takich jak wiadukty, mosty, tunele i nasypy, w obrębie jednego torowiska zmienia się charakterystyka podłoża. W takich warunkach, podczas eksploatacji istnieje ryzyko zachodzenia nierównomiernych odkształceń podsypki i podtorza wzdłuż toru, prowadzących do powstania nierówności podłużnych toru w płaszczyźnie pionowej i powstania odcinków, w których podsypka osuwa się spod podkładów. Jak tłumaczy dr A. Furkan Esen z Uniwersytetu Heriota-Watta, nieodpowiednio podparte podkłady powodują nierównomierną dystrybucję obciążeń, co prowadzi do przyspieszonego zużycia szyn, samych podkładów i podsypki. W związku z tym wymagana jest realizacja robót interwencyjnych i operacji podbijania.
Alternatywne podejście zakłada wykorzystanie samopoziomujących się podkładów kolejowych, zdolnych samoczynnie kompensować osuwanie podsypki. Różne warianty podkładów samopoziomujących poddano badaniom na specjalnym stanowisku. Każdy z nich przeszedł sześćset tysięcy cykli obciążeniowych, w ramach których każdą stopkę poddano sile 41,7 kN, odpowiadającą naciskowi osi wagonu na podkład. Podczas testów zreplikowano działanie podkładu w warunkach osunięcia podsypki, uzyskując maksymalną wysokość kompensacji 40 mm. Oceniono także kompatybilność samopoziomujących podkładów z istniejącymi metodami budowy torów, technologiczność produkcyjną, niezawodność, wytrzymałość mechaniczną i odporność na warunki atmosferyczne.
W ramach przeprowadzonych badań, brytyjscy inżynierowie jako najbardziej obiecującą wyselekcjonowali konstrukcję podkładu samopoziomującego o działaniu mechanicznym, opartym o poziomy klin.

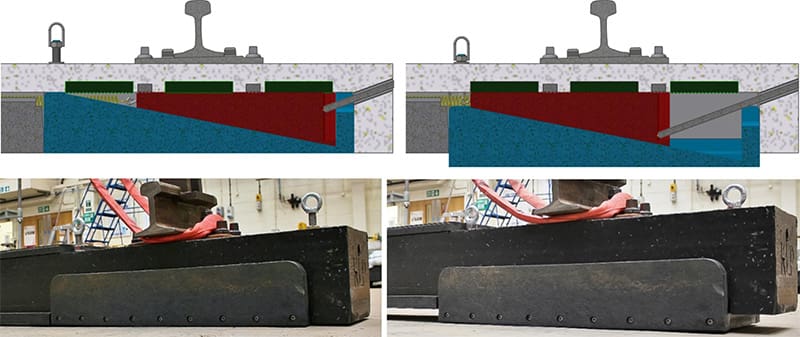

Podkłady SLS (self-levelling sleeper) wykonano w technologii kompozytowej przy użyciu tworzywa sztucznego i wzmocnienia z recyklingu, ze stalową belką wzdłuż całej długości podkładu. Podkłady wyposażono w stopy, opierające się na podłożu. W miarę osiadania podłoża, obniża się położenie stóp, a stały kontakt między stopami a korpusem zapewnia para klinów, wciąganych od zewnątrz przez sprężynę o odpowiedniej sile naciągu. Ząbkowanie powierzchni kontaktu klinów z korpusem pozwala na uzyskanie efektu sukcesywnego wciągania klinów kolejno o pojedynczy stopień o długości 2 mm. Położenie klinów można ręcznie zresetować na potrzeby montażu lub w ramach konserwacji.

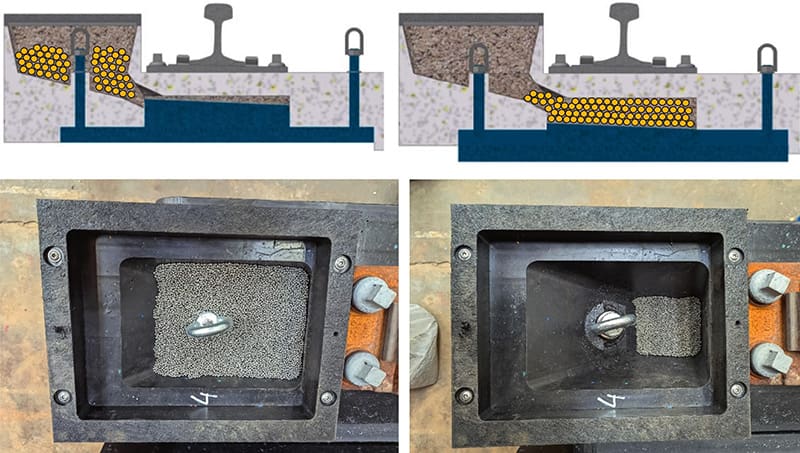

Inna koncepcja zakłada wypełnienie wnętrza podkładu kulkami stalowymi. W takiej konfiguracji kompensację osunięcia podłoża i opadnięcia stóp podkładu zapewniają zbiorniki wyrównawcze kulek. Pomysł wydaje się obiecujący, ale wymaga dalszej optymalizacji.
Perspektywiczne zastosowanie samopoziomujących się podkładów kolejowych w pewnych przypadkach stanowi atrakcyjną alternatywę dla operacji podbijania, zapewniając wydłużenie odstępów czasu pomiędzy robotami interwencyjnymi, redukcję kosztów utrzymania torów i zwiększenie ich stabilności w dłuższym horyzoncie czasowym.
hw.ac.uk
A.F. Esen, V. Lojda, A. van Belkom, V. Markine, D.P. Connolly: A Self-Levelling railway sleeper concept and its large-scale testing, Transportation Geotechnics, vol. 57, 101853, 2026
