PDF w służbie CAD

­ Dariusz Matuszek
24.09.2019
A A

Korzystasz z programu CAD, dostajesz projekt w formacie PDF i chcesz wiedzieć jakie masz możliwości? Zapoznaj się z poniższym artykułem, który mam nadzieję rozwieje Twoje wątpliwości.

Format PDF

Zastanówmy się, czy znamy wiele osób, które nie słyszały o formacie PDF?

Format ten powstał ponad 25 lat temu, a obecnie jest bardzo popularny. Wiele programów o różnym przeznaczeniu dysponuje funkcją do drukowania lub eksportu dokumentów do formatu PDF. Znaczącą zaletą tego formatu w dziedzinie programów CAD jest zachowanie jednolitego wyglądu takiego dokumentu na różnych komputerach oraz po wydruku.

Utworzenie pliku PDF raczej nie stanowi już dzisiaj problemu, ale co zrobić w przypadku, gdy otrzymamy taki plik PDF i chcielibyśmy użyć go w projekcie? Możemy dokonać konwersji na obiekty CAD lub wstawić jako podkład. Przeanalizujmy oba sposoby na przykładzie rysunku 1.

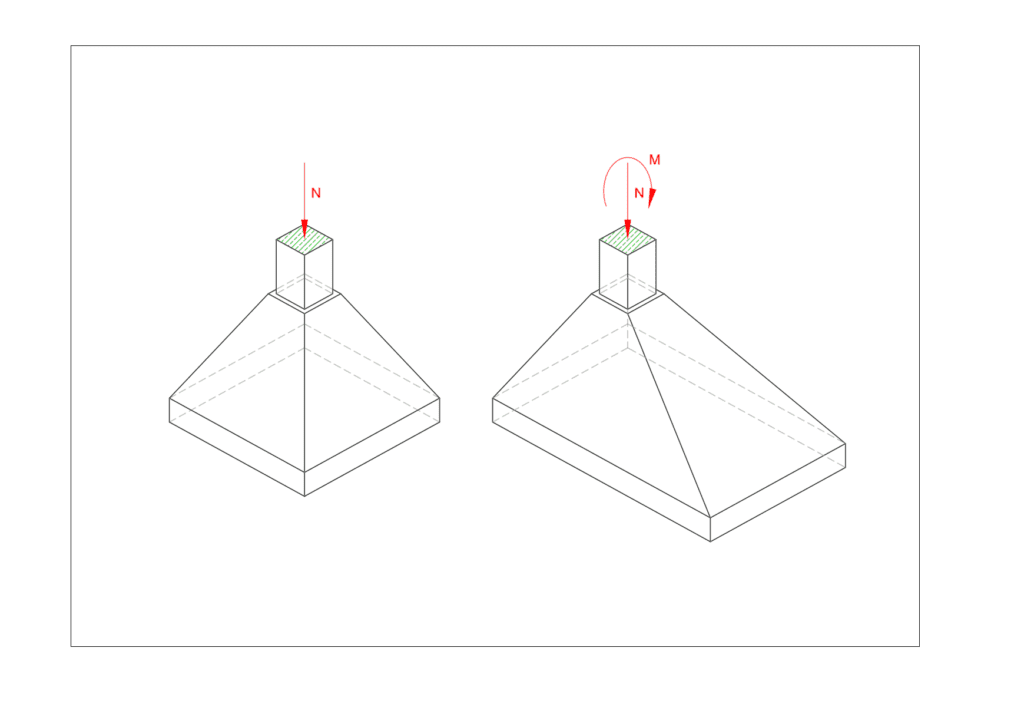

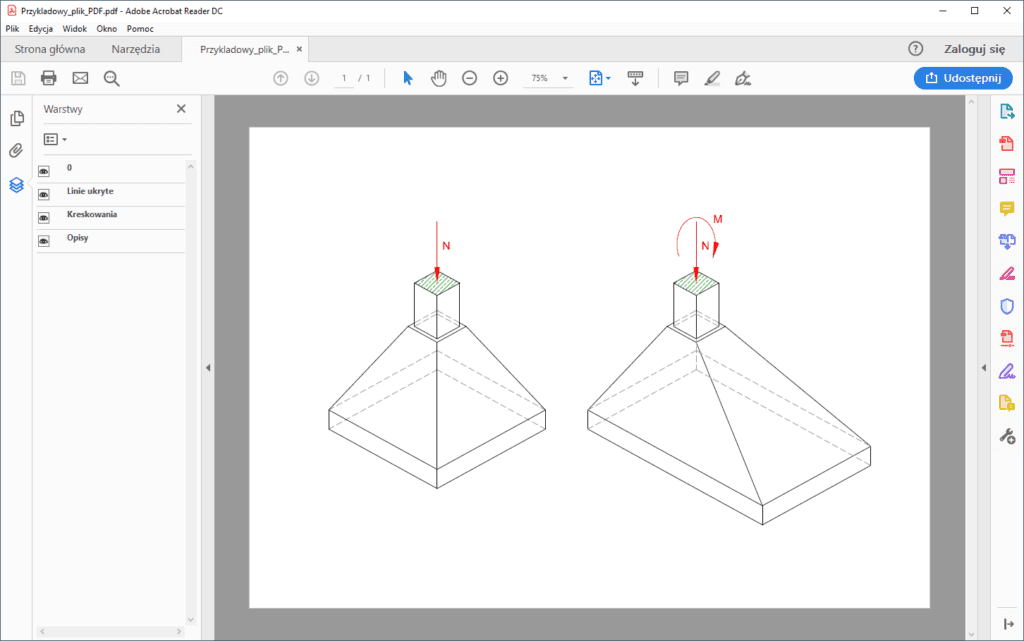

Rysunek PDF z warstwami
Rys. 1 Rysunek PDF z warstwami otworzony w bezpłatnej przeglądarce ADOBE

Konwersja czy podkład?

Konwersja polega na odczytaniu informacji o obiektach z pliku PDF i zamianie ich na obiekty rysunkowe obsługiwane przez program CAD. Dane z PDFa zostaną przetransferowane, plik ten nie będzie już dłużej potrzebny. Wszystkie informacje zostaną umieszczone w pliku rysunkowym DWG. Należy jednak zauważyć, że tylko obiekty wektorowe zostaną zamienione na obiekty CAD; obiekty rastrowe mogą zostać wstawione jako rastry.

Z kolei wstawienie pliku PDF jako podkład nie wykonuje konwersji; odczytuje tylko zawartość i wstawia jako tło do rysunku. Aby poprawnie otworzyć w przyszłości taki rysunek będziemy potrzebowali dostępu do źródłowego pliku PDF, który jest odczytywany przy każdym otwieraniu rysunku DWG.

Konwersja

Konwersji dokonujemy za pomocą polecenia PDFIMPORT. Po wskazaniu pliku PDF mamy do dyspozycji szereg opcji, np. wybór tylko niektórych stron (jeśli dokument jest wielostronicowy), położenie, skalę, grupowanie obiektów wynikowych i wiele innych.

Najważniejsze jest to, że otrzymamy znakomicie odwzorowane obiekty CAD, które z łatwością możemy edytować – np. poprzez: rozciąganie, usuwanie, kopiowanie, obrót, zmianę koloru, rodzaju linii itp.

W rysunku będą wszystkie informacje i nie trzeba już wykorzystywać dodatkowych plików. Rysunek PDF po imporcie (konwersji) do programu CAD przedstawia rysunek 2.

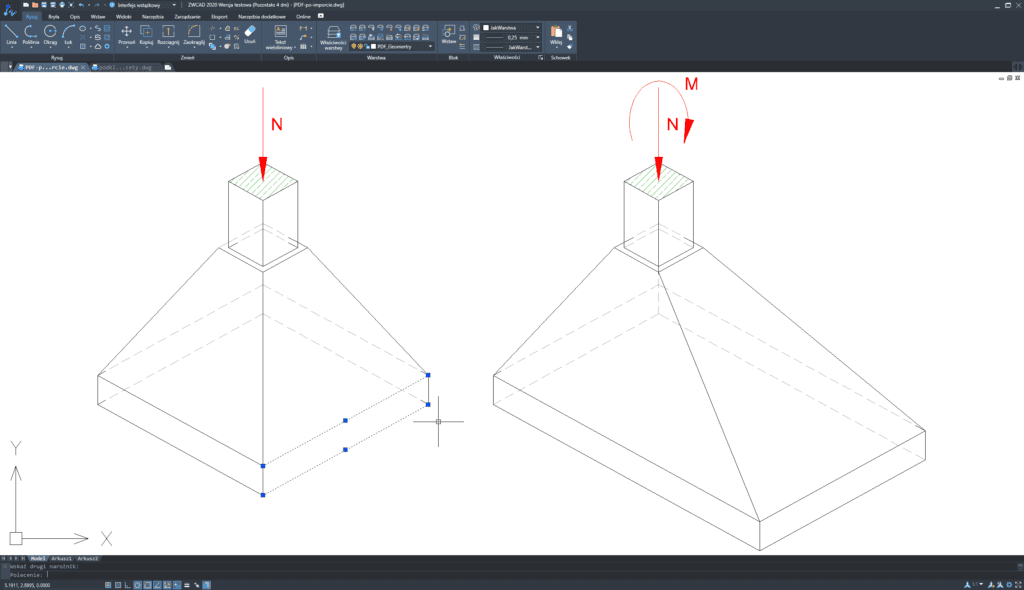

PDF po konwersji na obiekty CAD
Rys. 2 Rysunek PDF po konwersji na obiekty CAD

Widoczne obiekty są edytowalne, jakby były narysowane w programie do projektowania.

Podkład

Aby wstawić PDF jako podkład – należy wykorzystać polecenie PDFDOŁĄCZ (PDFATTACH). Po wskazaniu pliku i wyborze strony, skali, kąta obrotu, wstawimy podkład do rysunku (Rys. 3).

PDF wstawiony jako podkład
Rys. 3 PDF wstawiony jako podkład. Widoczna ramka to granica kartki w PDF

Została wstawiona cała strona z dokumentu PDF. Często potrzebujemy jednak podłożyć jedynie fragment takiej strony. Wówczas widok strony możemy ograniczyć poleceniem PDFPRZYTNIJ (PDFCLIP). Do przycięcia możemy użyć narysowanej uprzednio polilinii, ale również wieloboku lub prostokąta.

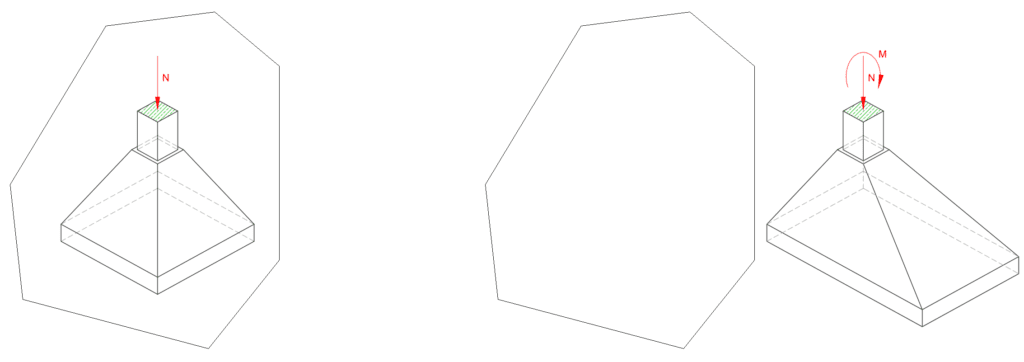

Warto też zauważyć, że granicę możemy odwrócić – wyświetlać będziemy to co wewnątrz lub to co na zewnątrz granicy (Rys. 4).

Widok strony ograniczony polilinią
Rys. 4 Widok strony ograniczony polilinią – po lewej tryb domyślny, po prawej tryb odwrócony

Skoro PDF jest wstawiony i jego widok ograniczony do potrzebnej granicy, spróbujmy wyłączyć ramkę podkładu PDF – służy do tego zmienna systemowa PDFFRAME. Jeżeli ustawimy ją na 0 to ramki nie będzie, a jeśli na 1 to będzie widoczna.

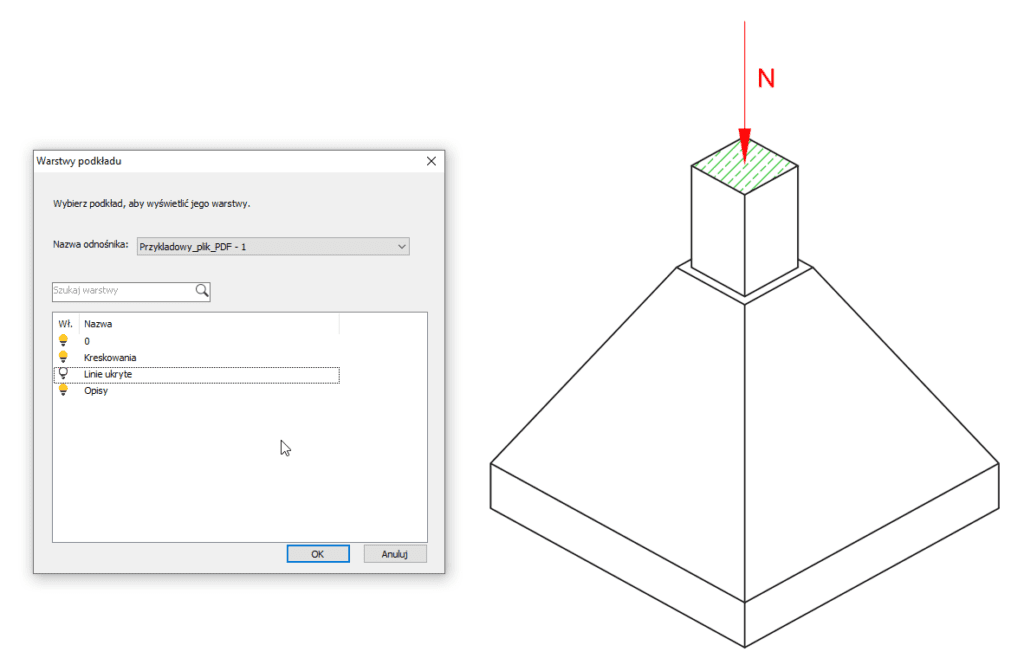

PDF może zawierać w sobie również warstwy, dzięki którym z łatwością wygasimy niektóre elementy z rysunku. Aby zarządzać listą warstw należy wpisać polecenie PDFWAR (PDFLAYERS) i wskazać podkład. Otworzy się okno z możliwością zmiany stanu warstw.

Okno do zmiany stanu warstw pokazałem na rysunku 5 – wygaszona została jedna warstwa Linie ukryte oraz została wyłączona ramka wstawionego PDFa.

PDF CAD
Rys. 5 Okno zmiany warstw – warstwa z liniami niewidocznymi jest wyłączona. Wyłączona jest ramka PDFa

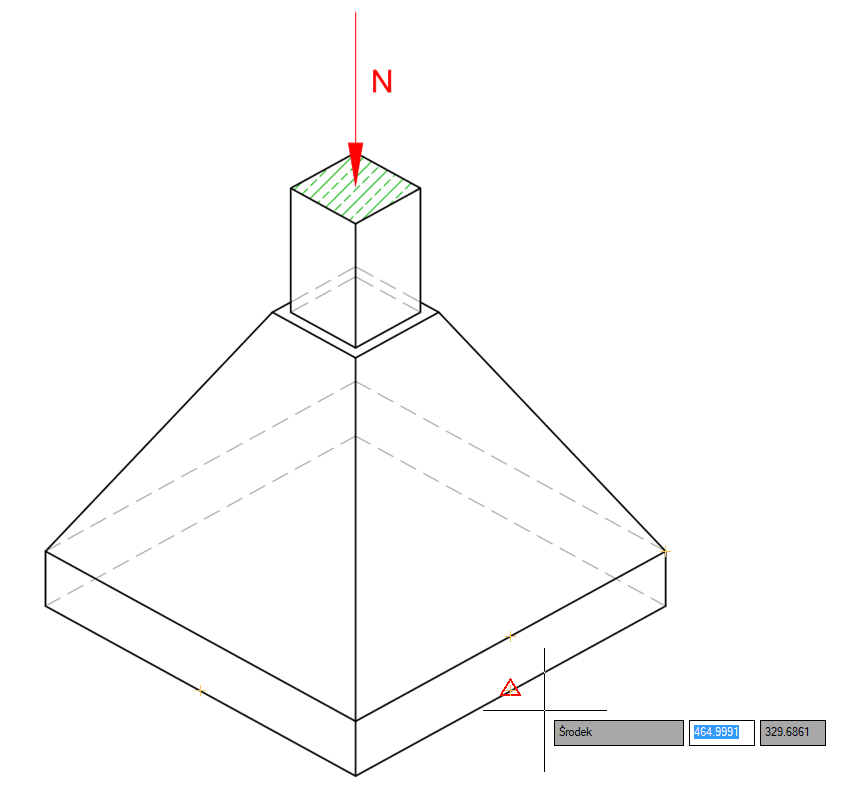

Jeśli zmienna systemowa PDFOSNAP jest ustawiona na 1 to mamy możliwość rysowania precyzyjnego – działają uchwyty (punkty charakterystyczne) obiektów (Rys. 6).

Przykład przyciągania do punktów charakterystycznych podkładu PDF
Rys. 6 Przykład przyciągania do punktów charakterystycznych podkładu PDF

Ciekawą opcją, która się często przydaje, jest PDFDOPAS (PDFADJUST). Dzięki niej przyciemnimy, zmienimy kontrast lub przełączymy tryb wyświetlania, z kolorowego do czarno-białego (monochromatycznego) podkładu PDF (Rys. 7).

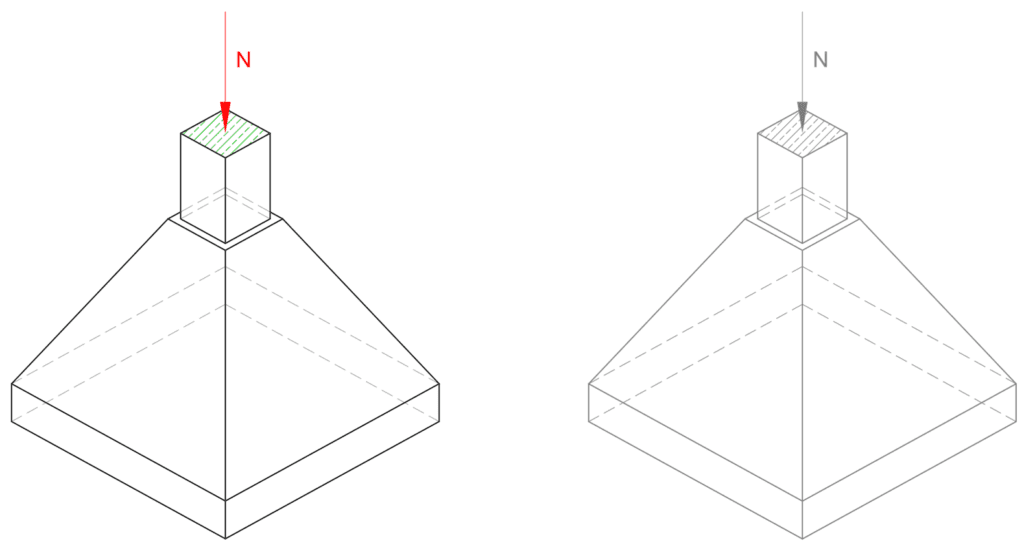

PDF CAD
Rys. 7 Podkład oryginalny (po lewej) oraz przyciemniony w trybie monochromatycznym

A co zrobić w przypadku, gdy otrzymujemy od innej osoby zmieniony podkład PDF?

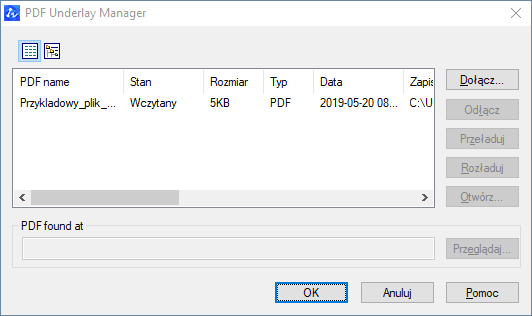

Na pewno pomocnym okaże się menadżer podkładów PDF. W jego oknie są wymienione wszystkie podłączone PDFy oraz jest możliwość podmiany wybranych plików na inne, oraz tak zwanego „przeładowania” (Rys. 8).

PDF CAD
Rys. 8 Okno menadżera PDFów

Podsumowanie

Mamy więc dwa sposoby wstawienia pliku PDF do rysunku – jako konwersja lub jako podkład. Konwersja działa jednorazowo, natomiast podkład jest odczytywany przy każdym otwarciu pliku rysunkowego DWG. Trudno jednoznacznie określić, który sposób jest lepszy. Zależy to od wielu czynników. Pewne wskazówki jednak przedstawiam w tabeli 1.

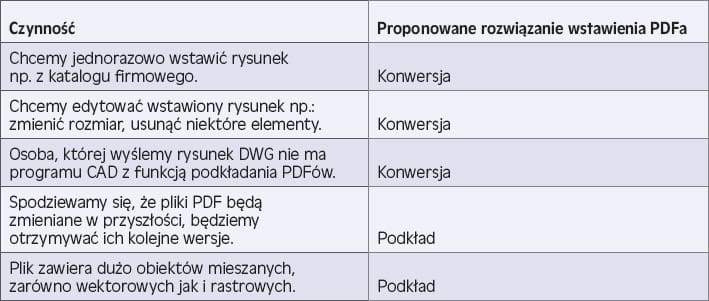

Proponowane Rozwiązanie Wstawienia PDFa Do CAD
Tab. 1

Dariusz Matuszek

artykuł pochodzi z wydania 6 (141) czerwiec 2019

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: CADprogramy

Powiązane artykuły

Modelowanie sekwencyjne czy synchroniczne
Projektowanie

Modelowanie sekwencyjne czy synchroniczne

Konfigurator e-skin flat zapewnia wszystkie istotne dane, takie jak rysunek techniczny, plik STEP, listę części i instrukcje montażu do natychmiastowego pobrania
Aktualności

Nowy konfigurator online prowadników kablowych do pomieszczeń czystych od igus

Inżynieria odwrotna (reverse engineering) w CATIA 3DEXPERIENCE
Projektowanie

Inżynieria odwrotna (Reverse Engineering) w CATIA 3DEXPERIENCE; cz. 2

Konstrukcje Spawane W SolidWorks
Projektowanie

Konstrukcje spawane w SolidWorks

Wyznaczanie Punktu z Minimalnym Promieniem Krzywizny Optimization CATIA V5
Projektowanie

Definicja punktu krzywej z minimalnym promieniem krzywizny; cz. 1

gięcie blachy
Projektowanie

Blaszane origami. Metodyka projektowania konstrukcji blachowych

Tematyka:

aluminium budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia narzędzia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem oprzyrządowanie polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop
Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
