Najpierw wyjaśnijmy czym są pierścienie samoblokujące Revolox. Zostały one opracowane w 1958 roku w dziale Spirolox firmy Smalley. Występują w dwóch odmianach konstrukcyjnych:
- dimple and slot,
- tab and slot.
Samoblokujące pierścienie Revolox ustalające charakteryzują się zwiększoną wytrzymałością na działanie siły odśrodkowej i są przeznaczone do zastosowania w komponentach wysokoobrotowych.

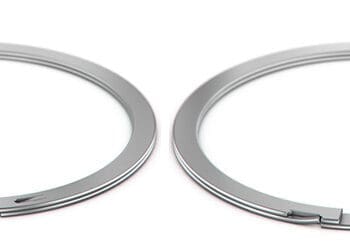

Przyjrzyjmy się bliżej pierścieniom typu dimple and slot.
Jak działa mechanizm samoblokujący?

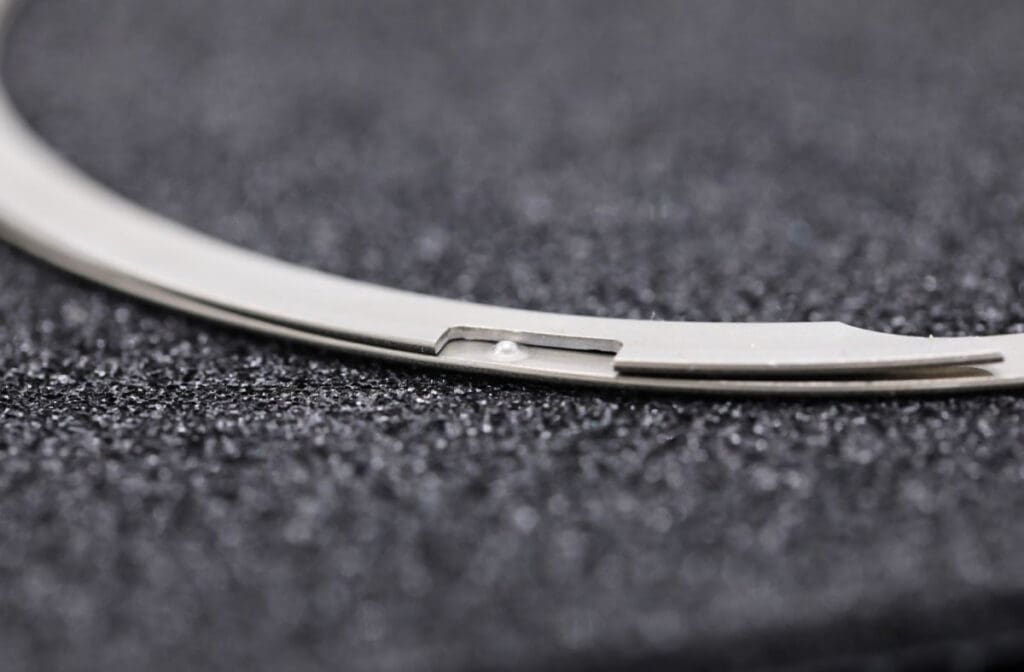

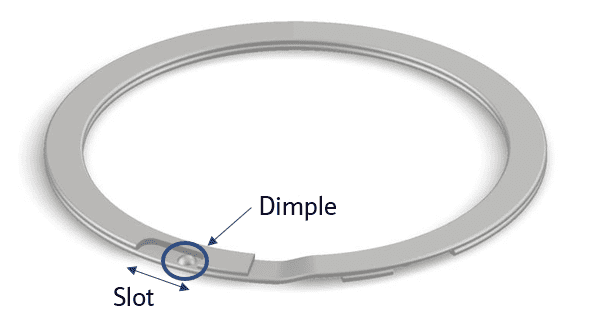

Mechanizm samoblokujący pierścieni ustalających składa się z wybrzuszenia w jednym zwoju pierścienia, zachodzącego na występ w drugim zwoju. Zapobiega on rozszerzaniu się pierścienia pod wpływem działania siły odśrodkowej przy wysokich obrotach.

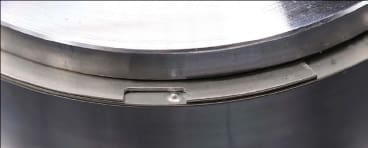

Wybrzuszenie jest wytłaczane na zwoju pierścienia od strony zewnętrznej do wewnątrz w miejscu odpowiadającym położeniu występu w drugim zwoju w położeniu docelowym pierścienia. Stąd też, przy instalacji pierścienia w rowku lub na wale, elementy blokujące zachodzą na siebie powodując samoczynną blokadę pierścienia.
Jakie zalety wynikają ze stosowania samoblokujących pierścieni Revolox w zastosowaniach wysokoobrotowych?
Zalety wynikające z użycia pierścieni Revolox w obu konfiguracjach są podobne:
- Wyraźnie większa wytrzymałość na działanie siły odśrodkowej w porównaniu z pierścieniami osadczymi i pierścieniami ustalającymi pozbawionymi mechanizmu blokującego.
Pierścienie Revolox przetestowano i zoptymalizowano pod kątem zastosowań wysokoobrotowych. Zapraszamy do kontaktu z inżynierami firmy Smalley w celu doboru pierścienia do konkretnej wartości prędkości obrotowej.
- Łatwość instalacji
Wytrzymała budowa pierścienia i mechanizmu blokującego zapobiega uszkodzeniom podczas montażu.
- Niska masa
Pierścienie Revolox, ważące o blisko połowę mniej od konwencjonalnych pierścieni osadczych, przyczyniają się do redukcji masy złożenia i tym samym zwiększają efektywność całego produktu.
- Automatyzacja
Możliwość zautomatyzowanego montażu sprawia, że pierścienie Revolox to doskonałe rozwiązanie w produkcji seryjnej.
- Wyważenie
Pierścienie Revolox są znacznie lepiej wyważone od pierścieni osadczych, co pomaga w zmniejszeniu wibracji.
Do pobrania: Poradnik doboru pierścieni ustalających do zastosowań wysokoobrotowych
Nasz nowy e-book pomoże Państwu rozwiązać problemy związane z wysokimi obrotami. Poradnik omawia różne typy pierścieni pod kątem zastosowań wysokoobrotowych i wyjaśnia wady i zalety poszczególnych rozwiązań. Poradnik można pobrać tutaj.
Najważniejsze aspekty samoblokujących pierścieni ustalających:
- Mechanizm blokujący, składający się z wybrzuszenia zachodzącego na występ pierścienia, zapewnia zwiększoną wytrzymałość na działanie siły odśrodkowej, zapobiegając rozszerzaniu się pierścienia przy wysokich obrotach.
- Pierścienie ustalające z mechanizmami blokującymi typu dimple and slot oraz typu tab and slot mają podobne właściwości. Mechanizm dimple and slot jest jednak lepiej przystosowany do zastosowania w zautomatyzowanym procesie montażu
- Zapraszamy do kontaktu z inżynierami firmy Smalley w celu doboru właściwego rozwiązania dla Państwa produktów.
