Ciśnienie wewnątrz formy, które powstaje w fazie wtrysku i docisku, powoduje powstanie sił wewnętrznych dążących do otwarcia formy. Siła zwarcia wtryskarki działa w przeciwnym kierunku i utrzymuje formę w zamknięciu. By uniknąć wypływek, potrzebujemy, aby siła zwarcia była nieco większa niż siły wewnętrzne.
Obliczenie siły zwarcia dla „małych” wyprasek grubościennych (wypraski techniczne, nakrętki itp.) nie przedstawia większych problemów. Średnie ciśnienie wewnątrz formy jest w przybliżeniu tak wysokie, jak nastawiona początkowa wartość ciśnienia docisku.
Jeśli przełączenie z fazy wtrysku na docisk jest poprawne, to ciśnienie w fazie docisku jest najwyższym ciśnieniem wewnątrz formy. Jako kryterium pozwalające zaliczyć naszą wypraskę do kategorii „małych” wyprasek grubościennych można przyjąć ciśnienie wtrysku – Pwtr <300~400 bar. Wtedy ciśnieniem obliczeniowym do oszacowania wymaganej siły zwarcia jest ciśnienie docisku. Ciśnienie docisku jest zależne od typu tworzywa i powinno być na tyle duże, aby wypraska była poprawna geometrycznie, a jednocześnie nie powinno dojść do powstania wypływek. Z powyższego wynika że obliczenie siły zwarcia dla „małych” wyprasek jest bardzo proste i dlatego tym zagadnieniem w artykule nie będziemy się zajmować.
Sytuacja zupełnie się zmienia kiedy wtryskujemy duże wypraski cienkościenne, które zdominowały rynek AGD, elektroniki użytkowej, sprzętu ogrodowego, opakowań itp.

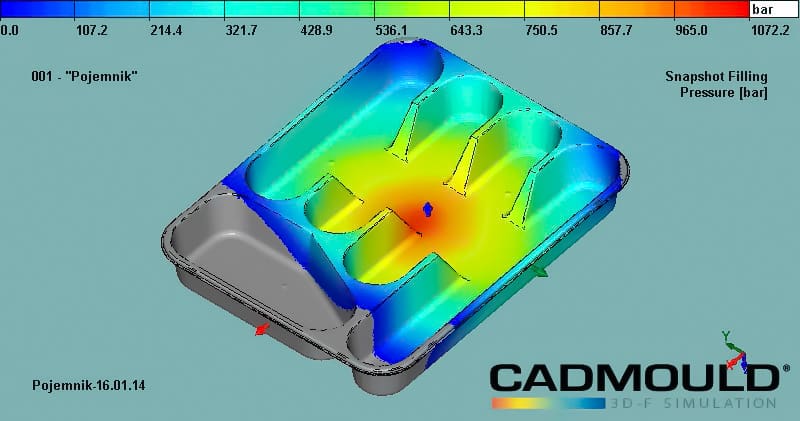

Jako kryterium, pozwalające zaliczyć naszą wypraskę do kategorii „średnich i dużych” wyprasek cienkościennych, można przyjąć ciśnienie wtrysku – Pwtr > 800 bar. Wtedy decydującym parametrem o wymaganej sile zwarcia wtryskarki jest ciśnienie wtrysku (faza wypełniania gniazda).
Dla wyprasek o dużych gabarytach i/albo dużym ciśnieniu wtrysku dobór odpowiedniej wtryskarki jest szczególnie istotny. Zbyt mała maszyna uniemożliwi produkcję, zbyt duża uniemożliwi ekonomiczną produkcję wyprasek.
Żeby wykazać, jak ważnym elementem jest prawidłowe oszacowanie siły zwarcia dla takich wyprasek i jakie jeszcze przyczyny mogą spowodować gwałtowny wzrost siły zwarcia, posłużymy się ciekawym przykładem z praktyki.
