Konstrukcja separatorów dla docierarek tarczowych

­ Adam Barylski
17.02.2025
A A
Konstrukcja separatorów dla docierarek tarczowych

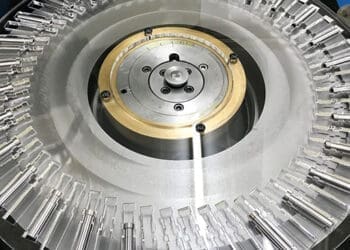

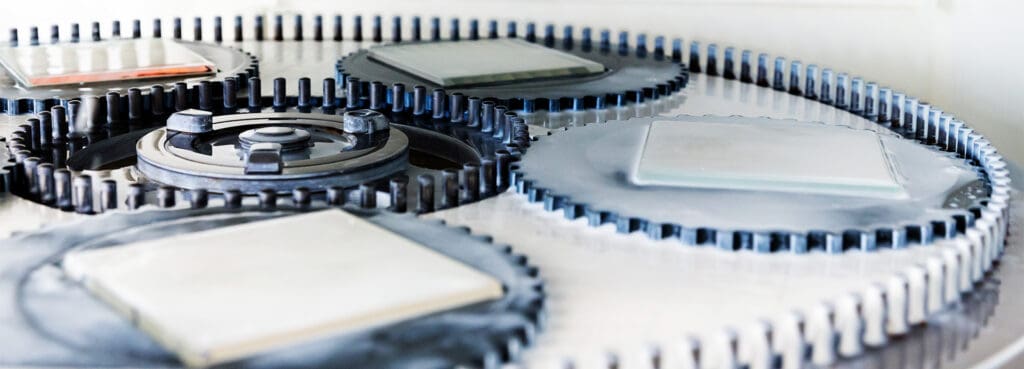

fot. dopa-diatools.com

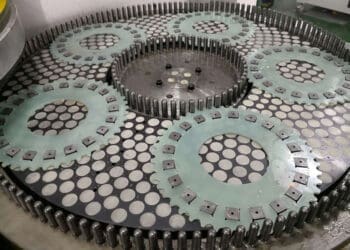

Na etapie przygotowania technologicznego operacji docierania maszynowego powierzchni płaskich, płasko-równoległych i walcowych zewnętrznych, koniecznym jest opracowanie i wykonanie indywidualnych separatorów przedmiotowych, które są jednocześnie elementami układów wykonawczych docierarek tarczowych. W artykule przedstawiamy wytyczne do projektowania tego typu oprzyrządowania, opisujemy stosowane materiały na separatory oraz przykłady ich konstrukcji dla docierarek jedno- i dwutarczowych.

W przypadku docierania powierzchni płaskich podstawowym układem wykonawczym (kinematycznym) obrabiarki jednotarczowej jest układ pierścieniowy (Rys. 1 i 2). Docierarki takie wyposażone są w pierścienie prowadzące, w liczbie od 1 do 4 (zależnie od wielkości tarczy docierającej), w których umieszcza się separatory z obrabianymi elementami [2, 8].

docierarki jednotarczowe

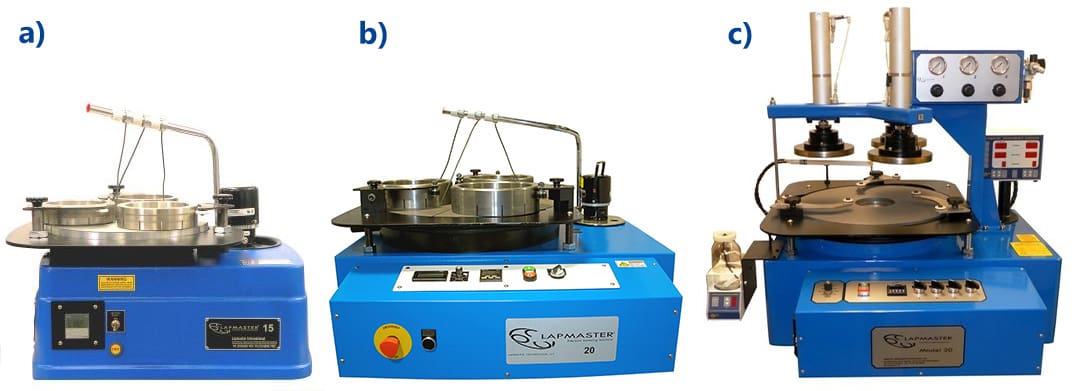

Rys. 1 Przykłady docierarek jednotarczowych firmy Lapmaster: a) model 15 (średnica zewnętrzna tarczy docierającej Dz = 381 mm, średnica wewnętrzna pierścienia prowadzącego dw = 140 mm, prędkość obrotowa tarczy docierającej n = 0-70 min-1, liczba pierścieni prowadzących i = 3); b) model 20 (Dz = 50 8 mm, dw = 191 mm, n = 0-70 min-1, i = 3); c) model 20PL (dociążenie pneumatyczne obrabianych elementów, charakterystyka układu wykonawczego jak dla modelu 20) (źródło: Lapmaster)

Podczas docierania elementów o zarysie kołowym i o mniejszych rozmiarach, możliwa jest również obróbka bez użycia separatorów, jednakże w tym przypadku konieczne jest pełne wypełnienie pierścienia prowadzącego (Rys. 2a).

Docieranie na obrabiarce jednotarczowej
a)
Docieranie na obrabiarce jednotarczowej z separatorami
b)

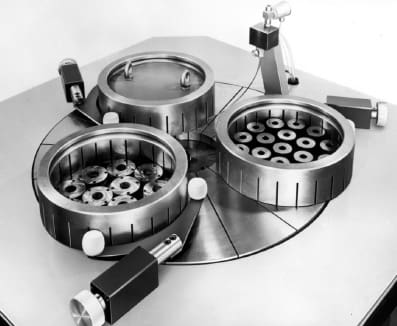

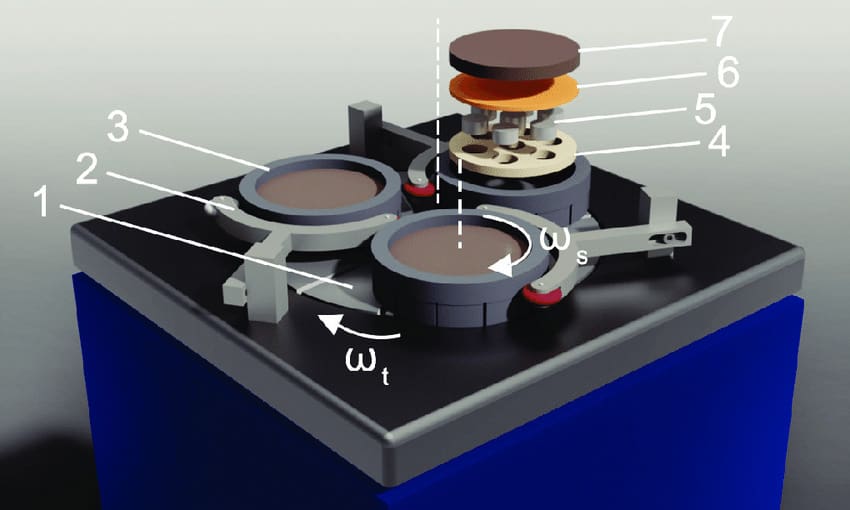

Rys. 2 Docieranie na obrabiarce jednotarczowej: a) bez separatorów i przy dociążaniu przedmiotów obciążnikami (źródło: Stähli); b) obróbka w separatorach: 1 – tarcza docerająca; 2 – dźwignia z rolkami prowadzącymi pierścienie; 3 – pierścień prowadzący; 4 – separator; 5 – docierane przedmioty; 6 – podkładka filcowa; 7 – tarcza dociążająca przedmioty [4]

cały artykuł jest dostępny w wydaniu 1/2 (208/209) styczeń/luty 2025

POBIERZ PDF
Czytaj dalej
