CATIA to narzędzie wspomagające definiowanie dowolnie złożonego modelu geometrycznego, ale zastosowanie typowych poleceń generujących różne obiekty geometryczne (na przykład Point, Line, Pad czy Sweep) nie jest jedyną metodą tworzenia modelu przestrzennego. Obiekty geometryczne mogą być także generowane za pomocą narzędzi z grupy Knowledgeware.

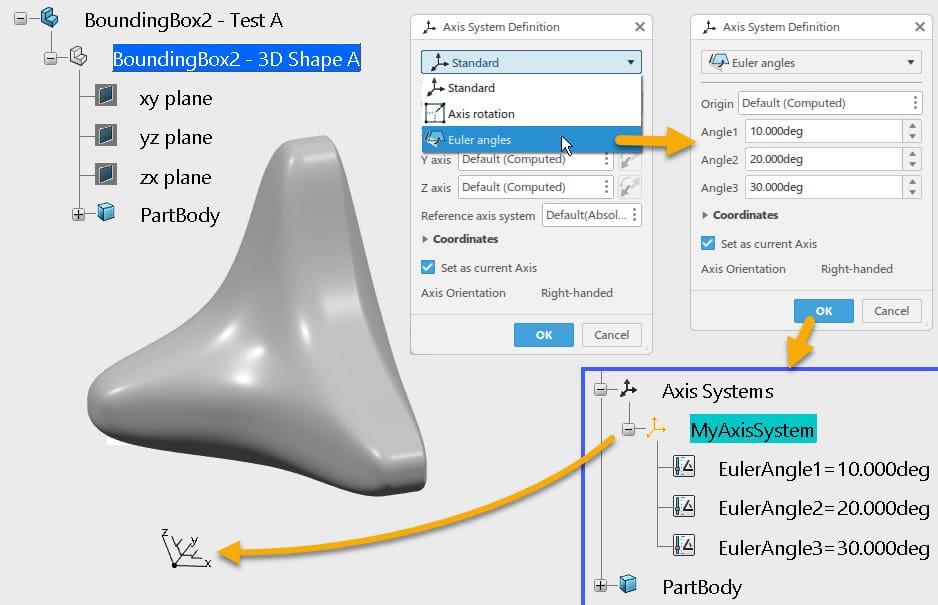

Kontynuując temat rozpoczęty w poprzednim odcinku tego cyklu proponuję rozważyć przykład generowania modelu powierzchniowego prostopadłościanu (w dalszej części nazwanego BoundingBoxSurface), zawierającego w całości wskazany komponent oraz optymalizację objętości tej powierzchni, bez tworzenia pomocniczych (zbędnych?) elementów geometrycznych. Z powodów wyjaśnionych wcześniej w pierwszym kroku trzeba zdefiniować układ współrzędnych, na przykład typu Euler angles (patrz: MyAxisSystem na rysunku 22).
