W pierwszej części artykułu opisaliśmy wyniki badań przeprowadzonych z zastosowaniem nowoczesnych narzędzi inżynierskich. W publikacji przedstawiono wirtualny model pojazdu mechatronicznego oraz badania ruchu pojazdu po torze zakrzywionym. Wyniki prowadzonych badań umożliwiły sformułowanie założeń projektowo-konstrukcyjnych pojazdu rzeczywistego oraz identyfikację potencjalnie interesujących stanów ruchu.
Głównym celem budowy mechatronicznego pojazdu badawczego, nazwanego w skrócie MPB (Mechatroniczny Pojazd Badawczy), była doświadczalna weryfikacja rezultatów uzyskanych w wyniku rozważań teoretycznych i badań modelu w środowisku wirtualnym.
Postać konstrukcyjna pojazdu jest wynikiem założeń teoretycznych i pewnych ograniczeń natury technicznej i ekonomicznej, które wstępnie zostały zweryfikowanie w środowisku wirtualnym programu NX. W celu osiągnięcia zamierzonych rezultatów przed przystąpieniem do konstruowania pojazdu sformułowano następujące założenia:
- pojazd badawczy, zwany dalej pojazdem, będący modelem fizycznym, ma za zadanie umożliwić przeprowadzenie prób ruchowych nowego napędu krzyżowego, a w szczególności przeprowadzenie badań porównawczych z napędem klasycznym;
- zastosowany napęd elektryczny ma na celu symulację napędu mechanicznego – niezależnie na wszystkie koła;
- rozwiązanie konstrukcyjne pojazdu umożliwi szybkie i proste przełączanie napędu klasycznego na krzyżowy w wyniku zmiany sposobu doprowadzenia energii elektrycznej do silników napędowych;
- sterowanie napędami zostanie zrealizowane z użyciem programowalnego sterownika;
- rozwiązanie konstrukcyjne pojazdu umożliwi realizację próbnych jazd po okręgach o teoretycznych średnicach toru jazdy 1, 2 i 4 m;
- pojazd będzie wyposażony w układ zapewniający natychmiastowe wyłączenie napędu w razie zaistnienia niebezpieczeństwa wywrócenia się pojazdu;

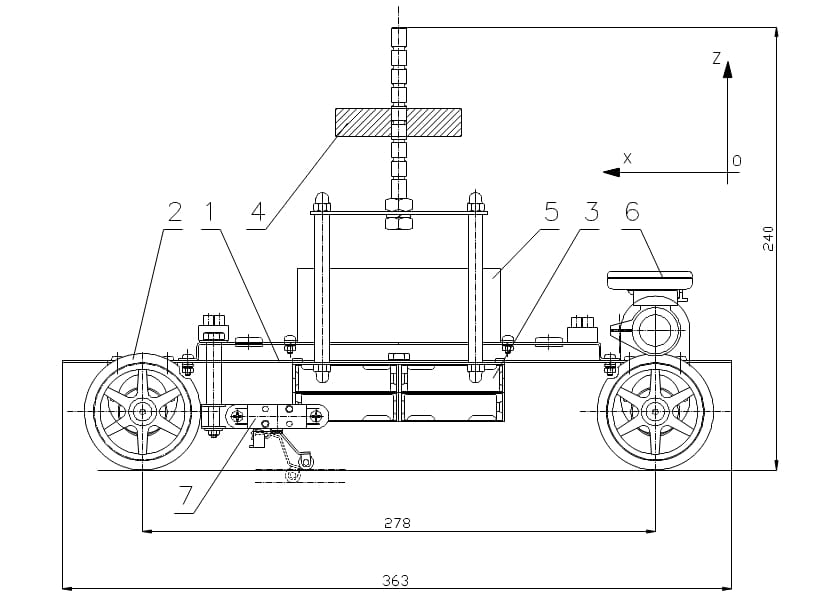

- pojazd będzie wyposażony w mechanizm umożliwiający przemieszczanie środka masy wzdłuż osi podłużnej i osi pionowej pojazdu (Rys. 1);
- pojazd będzie modelem redukcyjnym w skali 1:10. W celu sprawdzenia poprawności przyjętej skali przeprowadzono analizę wymiarową (analiza wymiarowa i teoria podobieństwa mają olbrzymie znaczenie przy modelowaniu zjawisk).
