Technologie cięcia termicznego i hydroabrazywnego

Cięcie blach o różnej, często bardzo dużej grubości, jest znaczącym wyzwaniem dla większości firm produkcyjnych. Cięcie mechaniczne, ew. wytłaczanie sprawdza się przy cienkich blachach i w większości ma zastosowanie do cięcia prostych krawędzi. Do blach grubszych stosuje się obecnie różne technologie cięcia termicznego lub wodnego. Są to: cięcie tlenowe, cięcie plazmowe, cięcie laserowe i cięcie wodne (hydroabrazywne).

Każda z tych technologii ma swoją specyfikę i zakres zastosowań, przy których jest najbardziej ekonomiczna. Dlatego decydując się na przecinarkę termiczną lub wodną należy rozważyć nie tylko jej cenę, ale przede wszystkim spektrum ciętych przez nas materiałów, czyli np. gatunki stali, ew. rodzaje innych materiałów, ich grubości oraz zakładaną precyzję cięcia. Dopiero znając te parametry można dobrać najbardziej ekonomiczną w danych zastosowaniach technologię cięcia.

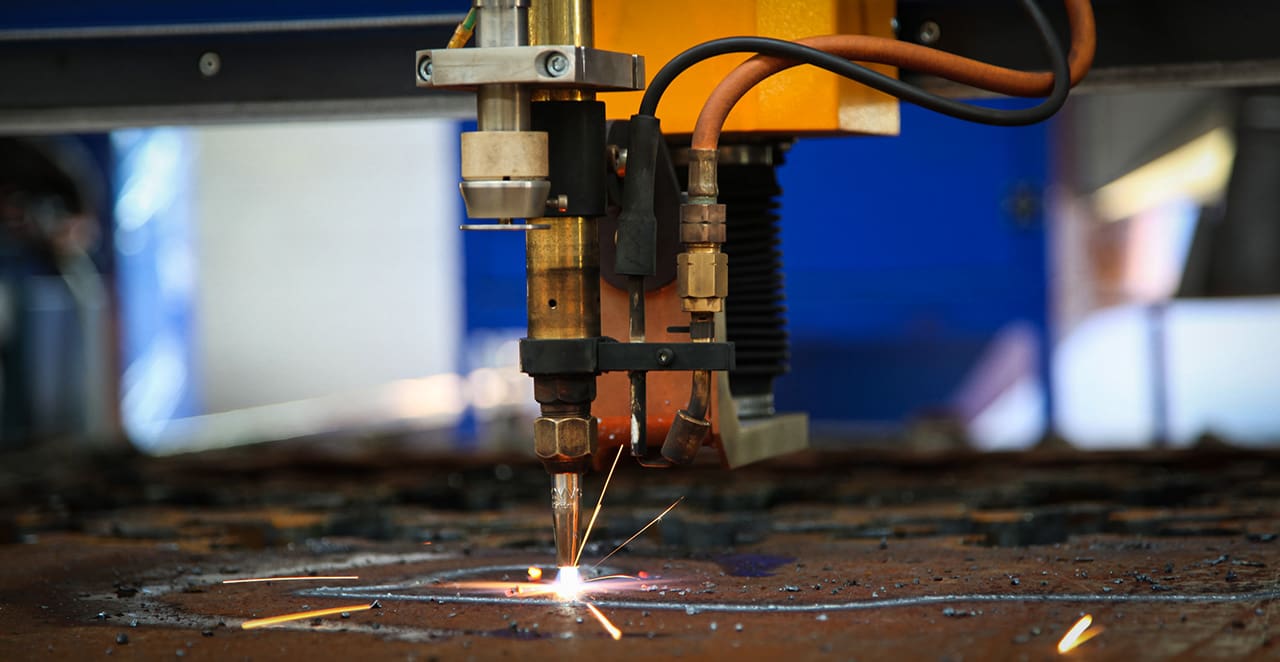

Cięcie gazowe

Cięcie gazowe, nazywane też tlenowym lub autogenem polega na wstępnym rozgrzaniu stali do temperatury zapłonu, a następnie utlenieniu i wydmuchaniu materiału za pomocą tlenu pod wysokim ciśnieniem. Temperatura ta wynosi – dla czystego żelaza 1050 °C, natomiast dla stali z domieszką 1,5% węgla już 1380 °C. Z tego względu cięcie tlenowe może być zastosowane jedynie do stali konstrukcyjnych niskowęglowych i niskostopowych (dopuszczalne domieszki: węgiel – do 1,5%; chrom – do 2%; nikiel – do 3%; krzem – do 4%).

Do rozgrzewania materiału może zostać zastosowany propan, acetylen, propylen lub gaz ziemny. Blachy można ciąć także pakietowo – ułożone jedna na drugiej do grubości około 100 mm.

Głównymi zaletami cięcia tlenowego są: bardzo duży zakres grubości materiałów oraz prostopadłe krawędzie cięcia. Jest to także metoda bardzo ekonomiczna. Z wad natomiast należy wymienić: długi czas przebijania, szeroką strefę wpływu ciepła oraz brak możliwości cięcia stali nierdzewnych oraz metali kolorowych.

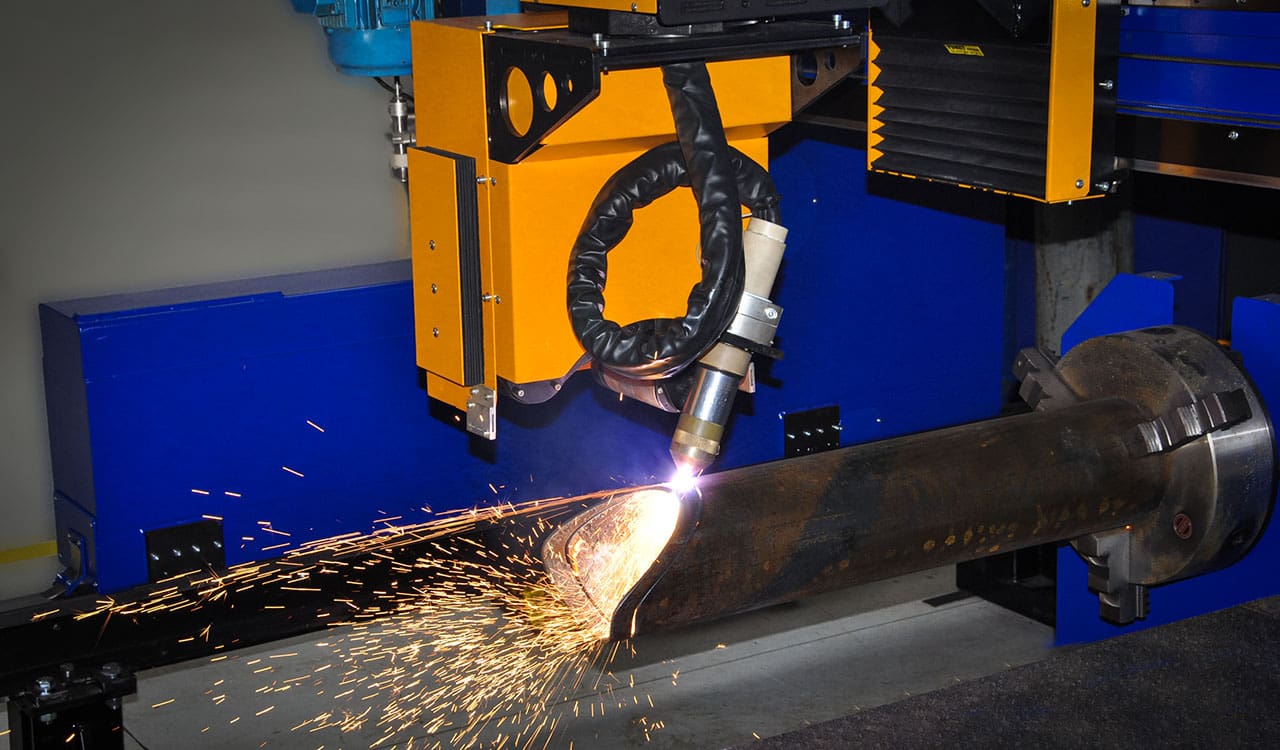

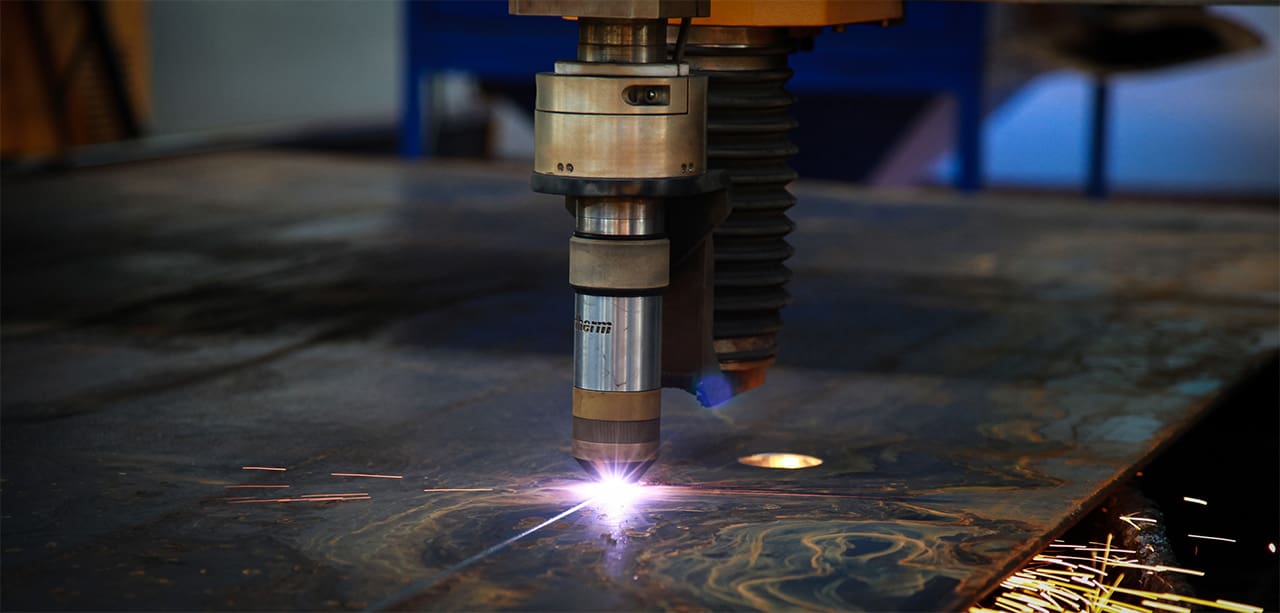

Cięcie plazmowe

Plazma jest to zjonizowany gaz, w którym atomy uległy rozpadowi na jony oraz elektrony. Gaz taki jest bardzo dobrym przewodnikiem prądu i może posłużyć do prowadzenia prądu elektrycznego.

Cięcie plazmowe polega na rozgrzaniu łukiem elektrycznym materiału do stanu płynnego i szybkim wydmuchaniu go za pomocą silnego strumienia gazu (prędkość zbliżona do prędkości dźwięku). Kluczowy jest tutaj właśnie silnie zjonizowany gaz (plazma), który umożliwia precyzyjne przejście łuku elektrycznego w kierunku ciętego materiału. Materiał ten jest poddawany działaniu zarówno termicznemu (łuk elektryczny) jak i mechanicznemu (ciśnienie gazu). Zaletami cięcia plazmowego są:

• szybkie przebijanie oraz wysokie prędkości cięcia,
• szeroki zakres ciętych materiałów – cięcie praktycznie wszystkich przewodników,
• stosunkowo niewielka strefa wpływu ciepła,
• niewielka szczelina cięcia,
• możliwość cięcia cienkich materiałów bez nadpalania krawędzi.

Wadami cięcia plazmowego są:

• ukosowanie krawędzi ciętych,
• duży hałas,
• duże ilości gazów i dymów,
• konieczność stosowania filtrowentylacji.

Cięcie plazmowe może być zastosowane do materiałów o mniejszej grubości niż przy cięciu tlenowym, natomiast jest wielokrotnie szybsze i jeden palnik plazmowy może zastąpić kilka palników gazowych. Problem ukosowania palników plazmowych został zminimalizowany dzięki zastosowaniu agregatów i palników plazmowych z gazami wirującymi. Gaz wirujący „oplata” gaz plazmowy i zawęża jego strugę uzyskując tym samym mniejsze ukosowanie i krawędź bardziej prostopadłą, w stosunku do płaszczyzny materiału.

Bardziej skomplikowana konstrukcja powoduje podniesienie kosztu zakupu urządzenia oraz cięcia, jednakże możliwe jest uzyskanie jakości cięcia zbliżonej do laserowej.

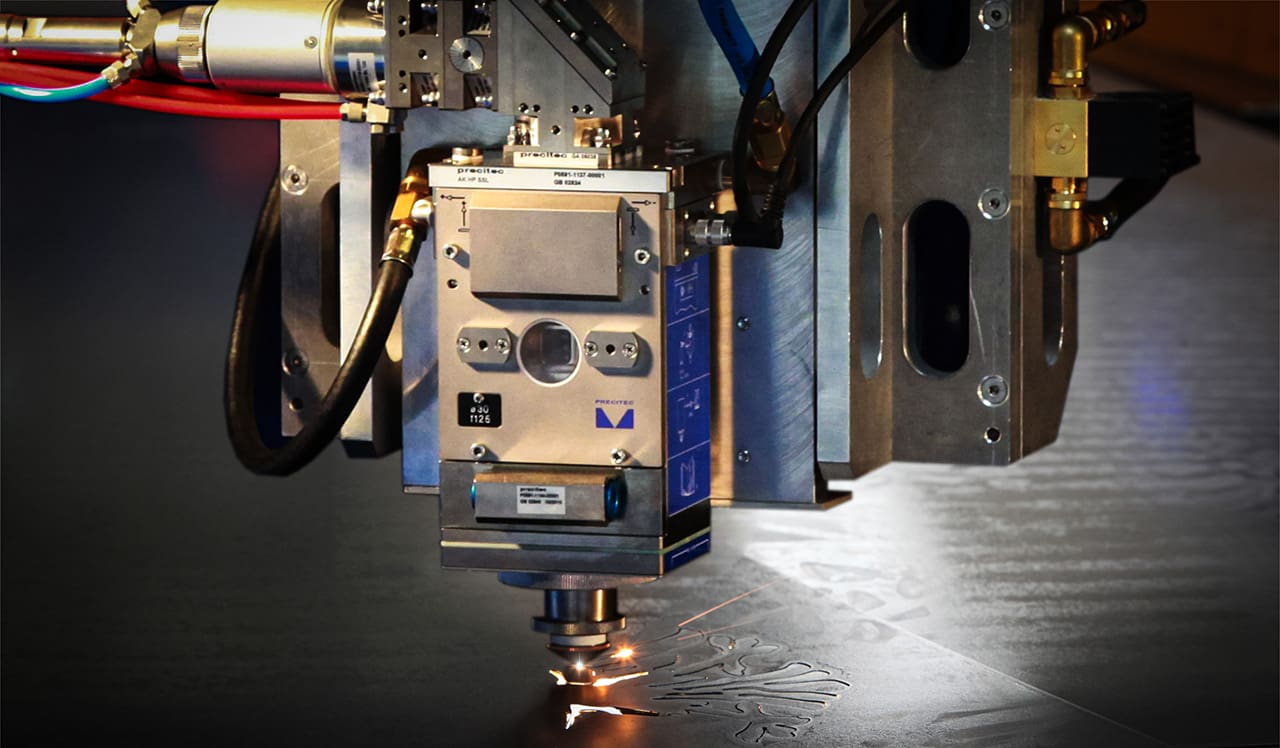

Cięcie laserem

Cięcie laserem jest stosunkowo nową technologią pozwalającą na uzyskanie bardzo dobrej precyzji oraz wysokich prędkości cięcia. Laser (Light Amplification by Stimulated Emission of Radiation) to wzmocnienie światła poprzez wymuszoną emisję promieniowania. Otrzymywana wiązka światła ma charakterystyczne właściwości, bardzo trudne, bądź niemożliwe do uzyskania w innych typach źródeł światła, mianowicie: bardzo małą szerokość linii emisyjnej, co skutkuje dużą mocą w wybranym obszarze widma. W laserach można łatwo uzyskać wiązkę spolaryzowaną o bardzo małej rozbieżności.

W przypadku cięcia laserowego czynnikiem tnącym jest gorący promień lasera oraz gaz techniczny pod ciśnieniem.

Źródła laserów stosowanych w przecinarkach można podzielić na główne grupy:

• lasery gazowe (np. na dwutlenku węgla CO₂);
• lasery na ciele stałym (dyskowe);
• lasery półprzewodnikowe.

W laserze CO₂, szeroko stosowanym w przecinarkach laserowych, ośrodkiem czynnym jest mieszanina dwutlenku węgla, azotu, wodoru i helu. Długość fali wynosi ok. 10 µm. Charakteryzuje się on dużymi gabarytami oraz stosunkowo niską sprawnością energetyczną.

Lasery dyskowe posiadają ośrodek czynny – kryształ Y₃Al₅O₁₂ (YAG) – granat aluminiowo-itrowy domieszkowany neodymem. Emituje promieniowanie o długości 1064 nm, które może być przesyłane światłowodami. Charakteryzują się one stosunkowo niską trwałością i małą sprawnością energetyczną.

Najnowsza technologia Fiber, która polega na wykorzystaniu laserów półprzewodnikowych do tworzenia wiązki lasera bezpośrednio w światłowodzie prowadzącym jest rozwiązaniem eliminującym większość wad wcześniejszych rozwiązań. W źródle Fiber elementem czynnym jest światłowód domieszkowany jonami pierwiastków ziem rzadkich takimi jak erb, iterb, neodym itp. pompowany półprzewodnikowymi diodami laserowymi. Technologia ta charakteryzuje się wysoką sprawnością oraz doskonałą jakością wiązki. Długość uzyskanej fali lasera jest dziesięciokrotnie mniejsza niż lasera CO₂, co daje możliwość uzyskania wyższego skupienia energii oraz cięcia materiałów bardziej refleksyjnych, z którymi dotychczasowe technologie sobie nie radziły.

Zaletami cięcia laserowego są:

• bardzo wysoka precyzja,
• wąska szczelina cięcia,
• wysokie prędkości cięcia,
• niskie koszty jednostkowe przy dużych partiach produkcji,
• minimalna strefa wpływu ciepła.

Wady:

• wysoki koszt zakupu urządzenia,
• zakres ciętych materiałów zależny od zastosowanego źródła lasera.

Cięcie wodą (hydroabrazywne)

Woda jest materiałem, który nie kojarzy się z twardością i zdolnością do cięcia, jednakże użyta pod wysokim ciśnieniem jest w stanie przebić każdy materiał. Proces cięcia hydroabrazywnego polega na erozji materiału pod wpływem strumienia wody o bardzo wysokim ciśnieniu. Do materiałów miękkich, takich jak guma, tektura itp. stosowana jest czysta woda, natomiast przy twardszych materiałach, w celu zwiększenia prędkości cięcia, stosuje się ścierniwo – garnet o ściśle określonej gramaturze i jakości krawędzi.

Cięcie wodą jest technologią „zimną”, tzn. nie występuje tutaj strefa wpływu ciepła, jak we wcześniej opisywanych technologiach. Dlatego ma zastosowanie wszędzie tam, gdzie niedopuszczalne jest zbytnie nagrzewanie materiału, np. ze względu na możliwość rozhartowania. Nie ma także ograniczeń, jeżeli chodzi o rodzaj ciętych materiałów – od najbardziej miękkich typu papier, pianka po najtwardsze jak stal, kamień, czy tytan.

Za pomocą wody można uzyskać różne krawędzie cięcia – w zależności od potrzeb – regulując ilość i rodzaj ścierniwa oraz prędkość cięcia. Cięcie rozdzielające jest najszybsze, lecz krawędź cięcia będzie stosunkowo nierówna. Przy cięciu jakościowym krawędź będzie doskonałej jakości, lecz kosztem niższej prędkości cięcia, co bezpośrednio przekłada się na koszty.

Wysokie ciśnienie potrzebne do cięcia uzyskiwane jest za pomocą pomp HP (High Pressure). Dostępne są dwa typy takich pomp: wzmacniaczowe oraz tłokowe. Zalety:

• wysoka precyzja cięcia,
• szeroki zakres rodzajów ciętych materiałów,
• możliwość cięcia dużych grubości,
• technologia cicha i bezpyłowa – przyjazna dla środowiska naturalnego,
• brak wpływu ciepła na cięty materiał – nie występują problemy np. związane z rozszerzalnością cieplną materiałów.

Wady:

• stosunkowo niska prędkość cięcia,
• wysokie koszty eksploatacji.

Cięcie metali, bo tych materiałów głównie dotyczą powyższe technologie, można przeprowadzić na kilka sposobów. Bez wiedzy na temat oczekiwanej jakości cięcia oraz dalszego przeznaczenia produktu nie można jednak dobrać najbardziej ekonomicznej metody.
