Odpowiednie wstępne napięcie łożyska jest niezwykle istotne dla osiągnięcia wymaganej sztywności, zwiększenia dokładności prowadzenia wału, redukcji poziomu hałasu i wydłużenia trwałości łożyska. Jednak w praktyce przemysłowej wstępne obciążanie pozostaje jednym z najsłabiej zrozumianych aspektów konstrukcji łożysk. Nieporozumienia na etapie projektowania często prowadzą później do przedwczesnych awarii, nadmiernego rozgrzewania, drgań i ograniczonej niezawodności łożysk.
W niniejszym artykule wyjaśniamy najczęściej spotykane nieporozumienia dotyczące wstępnego napinania łożysk i prezentujemy sprężyny faliste firmy Smalley jako niezawodne, ekonomiczne rozwiązanie, zapewniające stabilne napięcie wstępne.
Nieporozumienie I: Napięcie wstępne ma znaczenie jedynie w zastosowaniach wysokoobrotowych lub wysokoprecyzyjnych
Wielu inżynierów niesłusznie zakłada, że obciążanie wstępne wymagane jest jedynie w specjalistycznych układach. Jednak powszechnie przyjęte w inżynierii zasady wskazują, że wstępne napięcie poprawia sztywność, zmniejsza poziom hałasu i zapobiega ślizganiu się elementów tocznych w standardowej konstrukcji łożyska. Bez wstępnego nacisku, wewnętrzny prześwit umożliwia przesuwanie się elementów tocznych przed przeniesieniem obciążenia, co skutkuje wzrostem wibracji i nierównoległości osi pierścieni łożyska.
Nieporozumienie II: Większe napięcie wstępne to lepsza wydajność
Często można spotkać się z błędnym mniemaniem, że większe obciążenie wstępne zapewnia stabilność pracy łożyska. W rzeczywistości nadmierne napięcie wstępne prowadzi do zwiększenia tarcia i temperatury, przyspieszając przerwanie warstwy smarowej i powodując przedwczesne zatarcie. Sprężyny faliste firmy Smalley pomagają zmniejszyć ryzyko wystąpienia tego typu problemów, dzięki zapewnieniu kontrolowanego, przewidywalnego napięcia wstępnego, zmniejszając podatność na nadmierne obciążenie w porównaniu do sztywnych metod mechanicznych.
Nieporozumienie III: Sztywne napięcie wstępne jest zawsze bardziej niezawodne
Na pierwszy rzut oka, sztywne obciążenie wstępne wydaje się bardziej precyzyjne, jednak nie kompensuje ono nakładania się na siebie różnych tolerancji, odchyłek produkcyjnych czy rozszerzalności cieplnej. Obciążenia zewnętrzne i zmiany temperatury mogą wpłynąć na zmianę napięcia wstępnego podczas eksploatacji, co potencjalnie może prowadzić do poluzowania łożyska i wystąpienia poślizgu. Sprężyny faliste firmy Smalley samoistnie dopasowują się do takich zmian, zapewniając stabilny nacisk w szerokim zakresie rzeczywistych warunków pracy.
Nieporozumienie IV: Każda sprężyna nadaje się do wstępnego obciążania łożyska
Mogłoby się wydawać, że wszystkie różnego rodzaju sprężyny, zdolne wywierać osiowy nacisk, będą tak samo wydajne. Jednak w praktyce sytuacja wygląda nieco inaczej. Konwencjonalne podkładki faliste często ulegają zakleszczeniu podczas ugięcia, powodując nieprzewidywalne zachowanie pod obciążeniem.

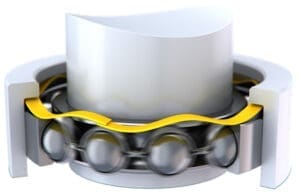

Konstrukcja jednozwojowych sprężyn falistych w konfiguracji z luźnymi końcówkami – z odstępem lub zachodzącymi na siebie – umożliwia swobodne przemieszczanie się obu końcówek podczas obciążania, zapobiegając tym samym zakleszczaniu się i zapewniając stabilność w pracy pod obciążeniem.
Nieporozumienie V: Napięcie wstępne ogranicza swobodę konstrukcyjną
Podczas dyskusji o wstępnym obciążaniu często występują wątpliwości na temat utraty swobody przy projektowaniu łożyska. Tymczasem wstępny nacisk wcale nie przyczynia się do zwiększenia zróżnicowania parametrów, tylko pozwala na lepszą ich kontrolę, umożliwiając bardziej niezawodną pracę złożenia, nawet jeśli zakres tolerancji jest szerszy.
Metody wywierania wstępnego nacisku za pomocą sprężyn łagodzą skutki drobnych nierównoległości, skumulowania kilku tolerancji i efektów rozszerzalności temperaturowej, ograniczając potrzebę stosowania skrajnie rygorystycznych wymogów względem obróbki i dopasowania elementów podczas montażu.
Podsumowanie
Właściwe napięcie wstępne ma zasadnicze znaczenie dla stabilnej i wydajnej pracy w szerokim spektrum zastosowań mechanicznych. Odpowiednio użyte obciążenie wstępne poprawia sztywność, zmniejsza hałas i drgania, a także przyczynia się do wydłużenia trwałości łożyska poprzez zapewnienie ciągłego kontaktu elementów tocznych z bieżniami. Mimo tych oczywistych zalet, napięcie wstępne często bywa niewłaściwie rozumiane, a nieprawidłowe założenia odnośnie warunków jego stosowania, wywieranej siły i wyboru metody napinania, mogą prowadzić do niepotrzebnego zużycia, generowania ciepła i zmniejszonej dokładności prowadzenia. Dzięki wyjaśnieniu wspomnianych nieporozumień, inżynierowie są w stanie podejmować bardziej przemyślane decyzje konstrukcyjne. Wykorzystanie napinania wstępnego łożysk za pomocą sprężyn to praktyczna i niezawodna metoda, gwarantująca stabilne obciążenie w warunkach rzeczywistych podczas eksploatacji przemysłowej.
Prezentowane tu wskazówki i koncepcje odnośnie napięcia wstępnego mają charakter ogólny. Ze względu na to, że wydajność łożyska zależy od warunków pracy, użytkownik powinien zawsze weryfikować wymagania w zakresie napięcia wstępnego w oparciu o charakterystyczne dla danego zastosowania wartości obciążenia, temperatury, tolerancji, uwzględniając właściwości środowiska pracy.
artykuł ukazał się w wydaniu 3/4 (222/223) marzec/kwiecień 2026
