Artykuł reklamowy

Poznaj zalety sprężyn falistych

­ Rotor Clip
05.05.2026
A A

W dziedzinie komponentów mechanicznych sprężyna falista jest rodzajem sprężyny dociskowej o strukturze przypominającej falę. Wyobraź sobie sprężynę, która ściska i rozciąga się w sposób przypominający naturalne fale, jakie można zobaczyć na wodzie. W odróżnieniu od bardziej powszechnych sprężyn śrubowych czy sprężyn talerzowych sprężyny faliste są wyrazem świeżego spojrzenia na wyzwania inżynieryjne. Ich kluczową cechą jest wyjątkowa zdolność do efektywnego ściskania i rozprężania przy jednoczesnym zajmowaniu znacznie mniejszej przestrzeni niż tradycyjne rozwiązania.

Rotor Clip produkuje szeroką gamę sprężyn falistych, które zaprojektowano specjalnie, by zaspokoić zróżnicowane potrzeby w inżynierii. W naszej ofercie posiadamy sprężyny faliste jednozwojowe, wielozwojowe, sprężyny typu Nested, sprężyny liniowe oraz sprężyny z drutu okrągłego. Indywidualnie kształtujemy każdy drut, nadając mu profil falisty, który determinuje charakterystykę pracy sprężyny. Jeśli zależy Ci na oszczędności miejsca w kierunku osiowym lub promieniowym, precyzyjnej sile czy możliwości automatycznego pozycjonowania sprężyny w obudowach i wałach, sprężyny faliste Rotor Clip to doskonały wybór.

Dowiedz się więcej na temat rodzajów sprężyn, które oferujemy.

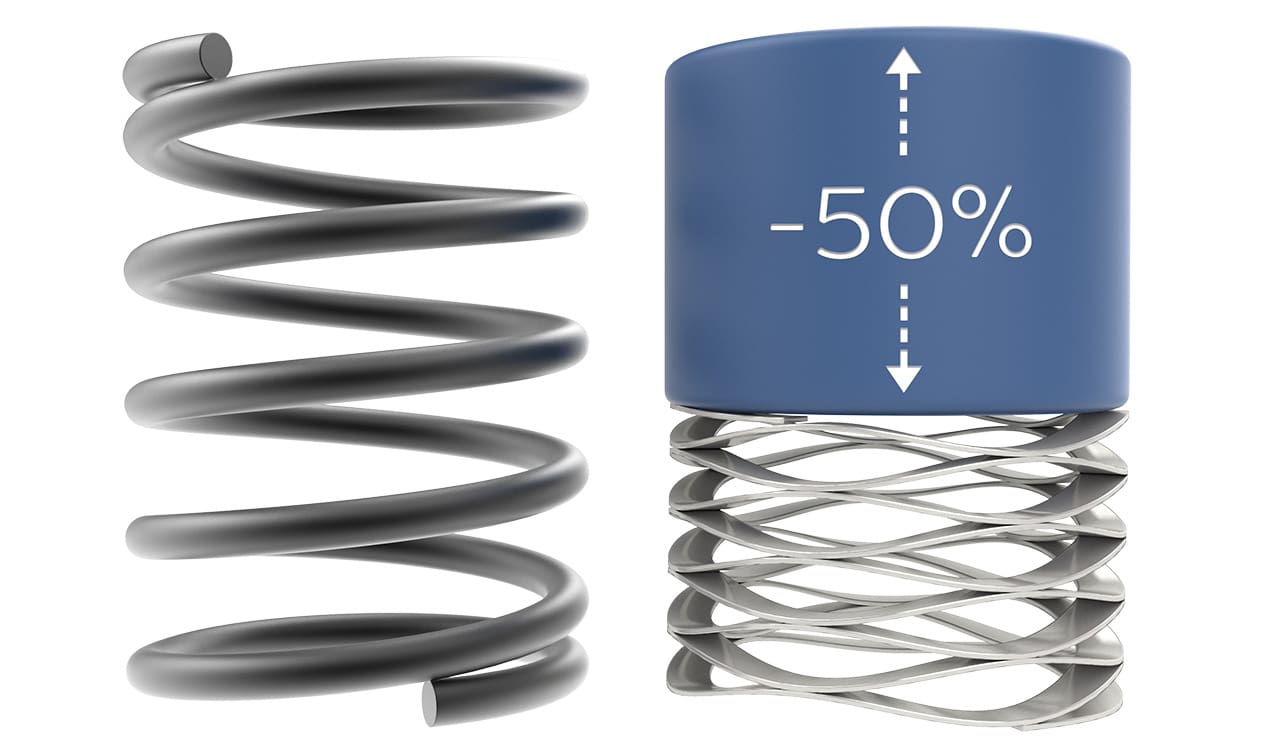

zaleta sprężyn falistych oszczędność miejsca

5 głównych zalet sprężyn falistych:

zaleta sprężyn falistych oszczędność miejsca
  1. Oszczędność miejsca w kierunku osiowym:
    Kluczową zaletą sprężyn falistych jest ich imponująca wydajność osiowa. Zajmują o połowę mniej miejsca niż tradycyjne sprężyny śrubowe w warunkach statycznych, w których sprężyna jest ściśnięta i występuje minimalny ruch. W warunkach dynamicznych natomiast można dodać dodatkowe zwoje, aby uzyskać wymagany zakres ugięcia, a pomimo zwiększonej wysokości, sprężyny faliste nadal zapewniają znaczną oszczędność miejsca, zajmując około 30% mniej miejsca niż w warunkach statycznych. Niezależnie od tego, czy w danym zastosowaniu części mają pozostawać w bezruchu, czy też pracować cyklicznie, sprężyny faliste pozwalają ograniczyć ilość wymaganej przestrzeni.
  2. Powtarzalna i precyzyjna siła sprężyny:
    Aby lepiej zrozumieć działanie sprężyn, należy przyjrzeć się jak zachowują się one podczas kompresji. Wyobraź sobie wykres, który wskazuje siłę w odniesieniu do stopnia ugięcia – im bardziej liniowy wykres, tym bardziej przewidywalna praca sprężyny. Zwykle charakteryzują się płynną i przewidywalną siłą kompresji w zakresie od 30 do 70%, gdzie siła wzrasta spójnie w miarę kompresji sprężyny. Liniowe działanie sprężyn falistych pozwala na zwiększenie tolerancji w zakresie wymiarów w obrębie wnęki osiowej w danym zastosowaniu. Sprężyna falista może kompensować większe tolerancje osiowe przy mniejszym wpływie na dostarczaną siłę sprężyny ze względu na charakterystyczne działanie liniowe. Sprężyny faliste umożliwiają uzyskanie dokładnego, powtarzalnego obciążenia z siłami narastającymi liniowo jak w sprężynie śrubowej, ale na mniejszej przestrzeni. Jak w przypadku każdej sprężyny, siły stają się nieprzewidywalne przy maksymalnym ugięciu, zachęcamy do konsultacji z naszym działem technicznym w celu dopasowania rozwiązania.
  3. Brak obciążeń skrętnych:
    Podczas pracy standardowej sprężyny śrubowej, oprócz sił osiowych (ściskających) występują również naprężenia skrętne, które mogą powodować zużycie powierzchni nośnej i/lub współpracujących elementów. Problem zużycia w wyniku tych sił jest powszechny w wielu zastosowaniach i prowadzi do usterek sprężyn. Sprężyny faliste dzięki swej konstrukcji pozwalają na uniknięcie tego problemu. Ich unikalny kształt przypominający falę umożliwia ściskanie wyłącznie w kierunku osiowym, eliminując naprężenia skrętne.
  4. Zwiększony zakres ugięcia:
    Jedna wielozwojowa sprężyna falista może zastąpić zespoły elementów oparte na wielu sprężynach talerzowych. W przypadku większości zastosowań sprężyn talerzowych lub Belleville, wymagane są zazwyczaj niewielkie zakresy pracy – poniżej 1 mm. W Rotor Clip mamy możliwość precyzyjnego dostosowania wymaganego skoku do konkretnego zastosowania, niezależnie od tego, czy wynosi 50 mm, 1 mm lub więcej. Zastąpienie zespołu sprężyn talerzowych pojedynczą sprężyną falistą nie tylko obniża koszty montażu, ale również minimalizuje ryzyko błędów montażowych, takich jak użycie niewłaściwej liczby sprężyn talerzowych lub ich nieprawidłowe ułożenie. Sprężyna wielozwojowa zapewnia większe ugięcie, a sprężyna typu Nested może przenosić większe obciążenia przy mniejszym przesuwie. Często przy wymianie sprężyn talerzowych Belleville potrzebna jest sprężyna niestandardowa. Jednakże nasz zespół może z łatwością zaprojektować sprężynę niestandardową, dostosowując parametry, np. liczbę zwojów, grubość drutu lub liczbę „fal”, aby spełnić konkretne wymagania dotyczące obciążenia i ugięcia.
  5. Wszechstronność i możliwość personalizacji:
    Sprężyny faliste można dostosowywać na wiele sposobów, dzięki czemu inżynierowie mają szerokie możliwości projektowe. Inżynierowie w Rotor Clip pomogą dostosować sprężyny faliste i ich parametry, w tym grubość materiału, wysokość promieniową (radial wall), liczbę fal, liczbę zwojów, dobór stopu materiałowego, konfigurację zakończeń i wiele innych. Dzięki licznym opcjom można precyzyjnie dostosować te sprężyny do konkretnych wymagań, umożliwiając optymalizację pracy z uwzględnieniem ograniczeń przestrzennych jak i zwiększenie zdolności przenoszenia obciążeń.

Przewaga wykracza poza elastyczność. Chodzi o zapewnienie inżynierom strategicznego narzędzia do precyzyjnego dostrajania siły, charakterystyki kompresji i adaptacji strukturalnych. Ponadto integracja pionowa w firmie Rotor Clip pozwala na zapewnienie najwyższej kontroli nad produkcją drutu i procesami produkcyjnymi, a projekt indywidualnej sprężyny falistej spełni najwyższe wymagania klienta. Dzięki rozbudowanym zapasom materiałowym – obejmującym zarówno stale standardowe i nierdzewne, jak i zaawansowane stopy specjalne, takie jak Inconel czy Elgiloy – możliwe jest szybkie uruchomienie produkcji zarówno komponentów katalogowych, jak i rozwiązań projektowanych na zamówienie. Taka dostępność surowców znacząco skraca czas wdrożenia i pozwala elastycznie reagować na potrzeby klientów.

Chcesz dowiedzieć się, w jaki sposób sprężyny faliste mogą ulepszyć Twój projekt? Pozwól, by nasz zespół inżynierów pomógł Ci w znalezieniu idealnego rozwiązania tak standardowej jak niestandardowej sprężyny falistej. Od wsparcia projektowego i doboru stopów po wskazówki dotyczące montażu i pomoc we wdrożeniu rozwiązania – zobowiązujemy się wspierać klientów na każdym etapie. Poznaj nasze możliwości i skontaktuj się z naszym zespołem już teraz.

☐

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: sprężyny

Powiązane artykuły

Przykład zastosowania sprężyny falistej typu Nested firmy Smalley do zabezpieczenia połączenia śrubowego przed samoczynnym poluzowaniem
Części maszyn i urządzeń

Sprężyny faliste alternatywą dla sprężystych podkładek zabezpieczających

Sprężyny Faliste Smalley
Części maszyn i urządzeń

Sześć powodów, dla których warto użyć sprężyn falistych

Jednozwojowa sprężyna falista Smalley do wstępnego obciążenia łożyska
Części maszyn i urządzeń

Wstępne napięcie łożysk: pięć najbardziej typowych nieporozumień

Niestandardowe części na zamówienie
Części maszyn i urządzeń

Niestandardowe części na zamówienie

Zagnieżdżona Sprężyna Falista O Trzech Zwojach W Przykładowym Zastosowaniu
Części maszyn i urządzeń

Napięcie wstępne łożyska z użyciem sprężyn

sprężyna naciskowa Smalley Nestawave
Części maszyn i urządzeń

Nowa sprężyna naciskowa Smalley Nestawave

Rotor Clip

Tematyka:

aluminium budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia narzędzia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem oprzyrządowanie polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy recykling robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop

Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
