Zasady projektowania linii zrobotyzowanych dla przemysłu motoryzacyjnego

­ Aleksander Łukomski
24.04.2012
A A

Przemysł motoryzacyjny charakteryzuje się specyficznymi właściwościami, które, choć występują w innych przemysłach również, to jednak w dużo mniejszym stopniu.

Można tu wymienić takie właściwości jak:

  • stosunkowo duże wyroby (nadwozia lub jego elementy),
  • większe serie nierzadko jest to 1000 sztuk dziennie,
  • napięty harmonogram, przy pracy trzyzmianowej,
  • krótkie okresy uruchomienia, najczęściej w trakcie przerw urlopowych dwu-, trzytygodniowych,
  • dokładność i powtarzalność,
  • wymuszony takt produkcji.

Tych kilka wymienionych, spośród większej ilości cech produkcji w branży samochodowej daje już wyobrażenie o tym, jak trudno budować dla tego przemysłu stanowiska produkcyjne, zwłaszcza zautomatyzowane lub zrobotyzowane. Krótki czas montażu i uruchomienia linii zrobotyzowanej, składającej się często z kilku lub kilkunastu robotów o niekiedy różnych funkcjach, presja czasu zakończenia uruchomienia (w niedzielę poprzedzającą rozpoczęcie produkcji na trzeciej zmianie o godzinie 22.00) i konieczność wykonania w pierwszej dobie produkcji po przerwie 1000 sztuk samochodów bez żadnych awarii, powoduje, że niemożliwe jest wykonywanie takich urządzeń według zasady „jakoś damy radę”.

Wypracowano więc specjalne procedury działania, które dają znacznie większe prawdopodobieństwo pozytywnego uruchomienia linii w tak krótkim czasie. Poznanie tych procedur, zakupienie drogich programów komputerowych i sprzętu pomiarowego powodują, że niewiele firm inżynierskich jest w stanie podjąć takie działania. Jedną z nielicznych w Polsce jest firma Taskoprojekt, która ma ponad czterdziestoletnie doświadczenie w budowie stanowisk spawalniczych, a ponad dwudziestoletnie w budowie stanowisk i linii zrobotyzowanych dla przemysłu motoryzacyjnego.

Procedura budowy małej linii zrobotyzowanej

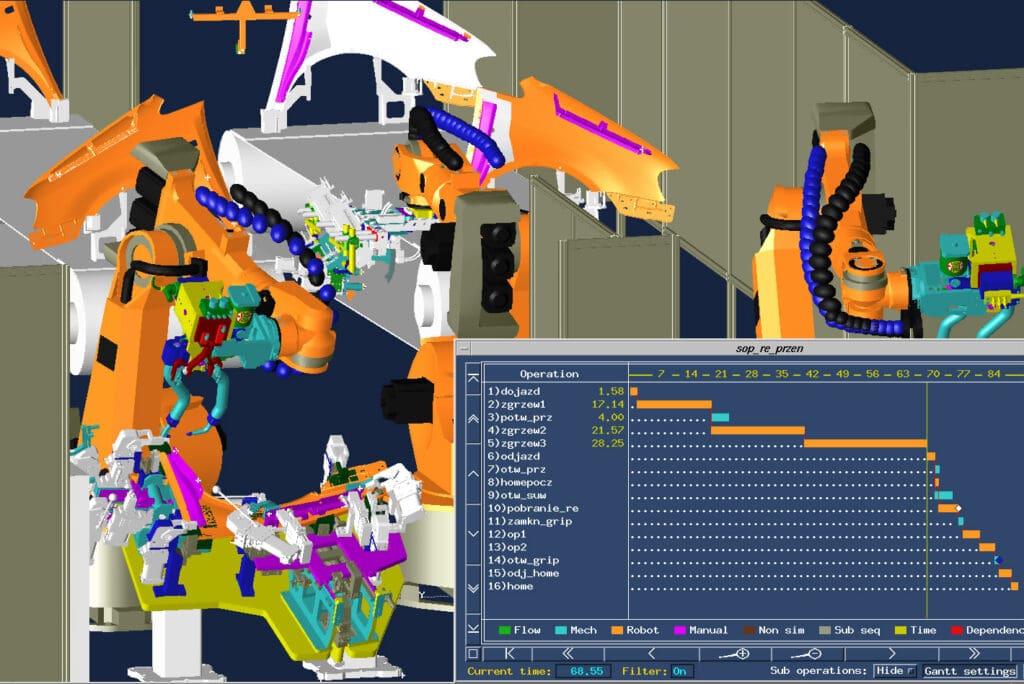

analiza ruchów robota ROBCAD
Slajd z analizy ruchów robota w programie ROBCAD

Najpierw muszą powstać dobre założenia (wytyczne) projektu. Tworzy je planista (technolog) z firmy, w której ma być montowana linia. Niekiedy powstają one w firmie inżynierskiej. Do nich załączane są standardy stosowane w koncernie. Dotyczy to głównie zespołów i części kupnych oraz niektórych rozwiązań np. dodatkowych wymagań bezpieczeństwa lub przyjętych w koncernie systemów sterowania, dysponowanej przestrzeni itp. Po ustaleniu wstępnych założeń opracowuje się arkusz analizy zagrożeń i szacowania ryzyka np. FMEA, z którego wynikają zagrożenia projektu i pewne bezwzględne terminy realizacji poszczególnych etapów. Dzięki temu istnieje możliwość odpowiedniego reagowania i przeciwdziałania zagrożeniom projektu już od samego początku realizacji. Do tego powstaje szczegółowy harmonogram. Do analizy możliwości zrealizowania wszystkich spoin czy zgrzein, przez wstępnie wybrane roboty, służy program komputerowy np. ROBCAD. Z analizy wynika wielkość robotów ich zasięg, czas realizacji, koordynacja pracy (ruchów) poszczególnych robotów, ich trajektorie. Wszystko to otrzymuje się w czasie „rzeczywistym”. Program ten umożliwia też optymalizację, ze względu na wielkość taktu, który najczęściej wynosi poniżej jednej minuty. Kompletną dopracowaną analizę przedstawia się do akceptacji w koncernie zlecającym. Po akceptacji lub drobnych poprawkach projekt trafia do realizacji. A więc tworzy się dokumentację wykonawczą stanowiska, dokonuje zakupów zespołów handlowych, projektuje i wykonuje oprzyrządowanie, ramiona kleszczy, części transportu technologicznego, wentylacji, elementów bezpieczeństwa itd. Często też inwestor wymaga tworzenia dokumentacji technologicznej lub kontrolnej produkowanego w linii wyrobu.

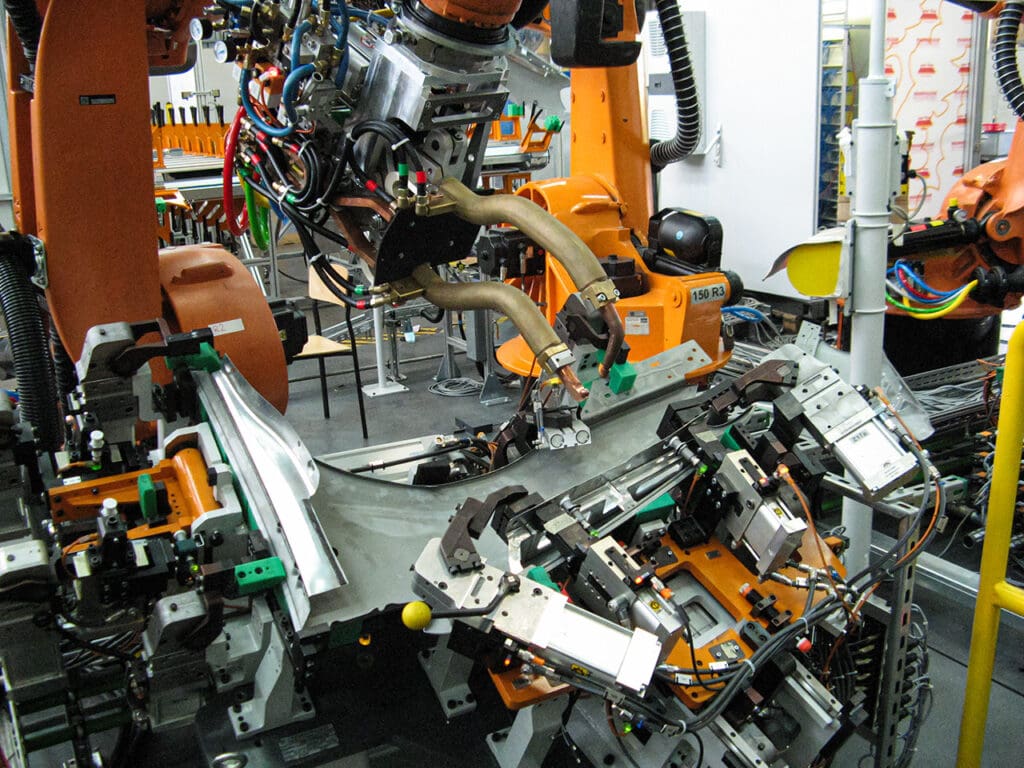

Konstrukcja przyrządu i kształt zgrzewadeł
Konstrukcja przyrządu i kształt zgrzewadeł

Oczywistym jest, że firma inżynierska, która sama wykonuje wszystkie komponenty linii (lub współpracująca narzędziownia), stosuje odpowiednie procedury, czyli posiada odpowiedni system kontroli produkcji i jakości. Musi posiadać sprzęt pomiarowy do dokładnych pomiarów przestrzennych (tzw. maszyny pomiarowe). Każdy etap produkcji i kontroli powinien być odebrany i udokumentowany. Po zgromadzeniu wszystkich komponentów, w hali wykonawcy budowane jest stanowisko, które służy do tzw. tryout, czyli uruchomienia i odbioru linii z udziałem inwestora.

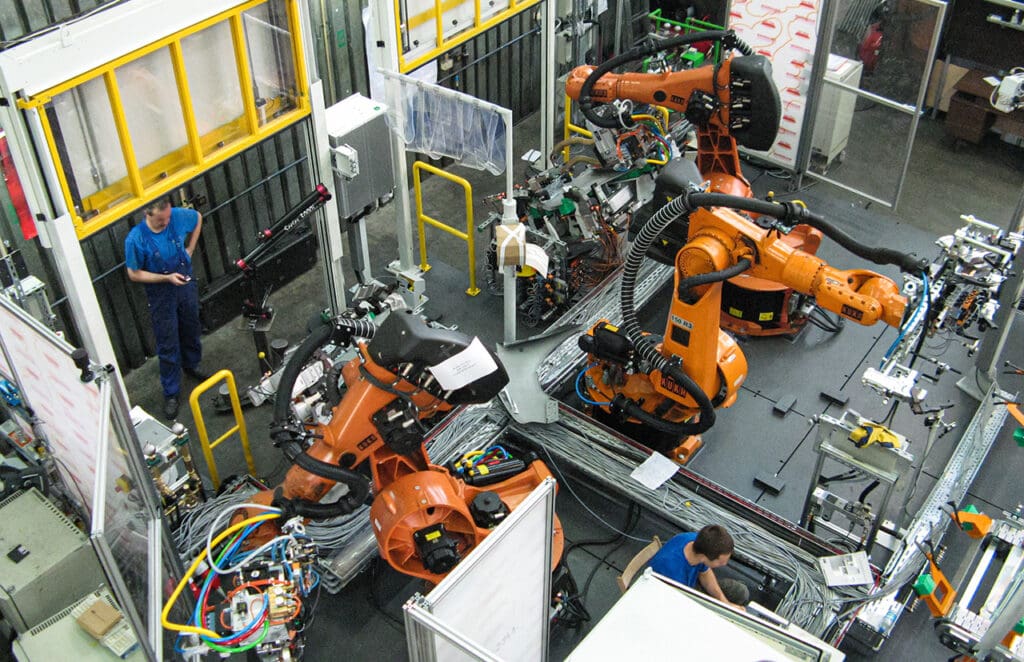

Linia podczas montażu i pomiarów ramieniem pomiarowym u wykonawcy

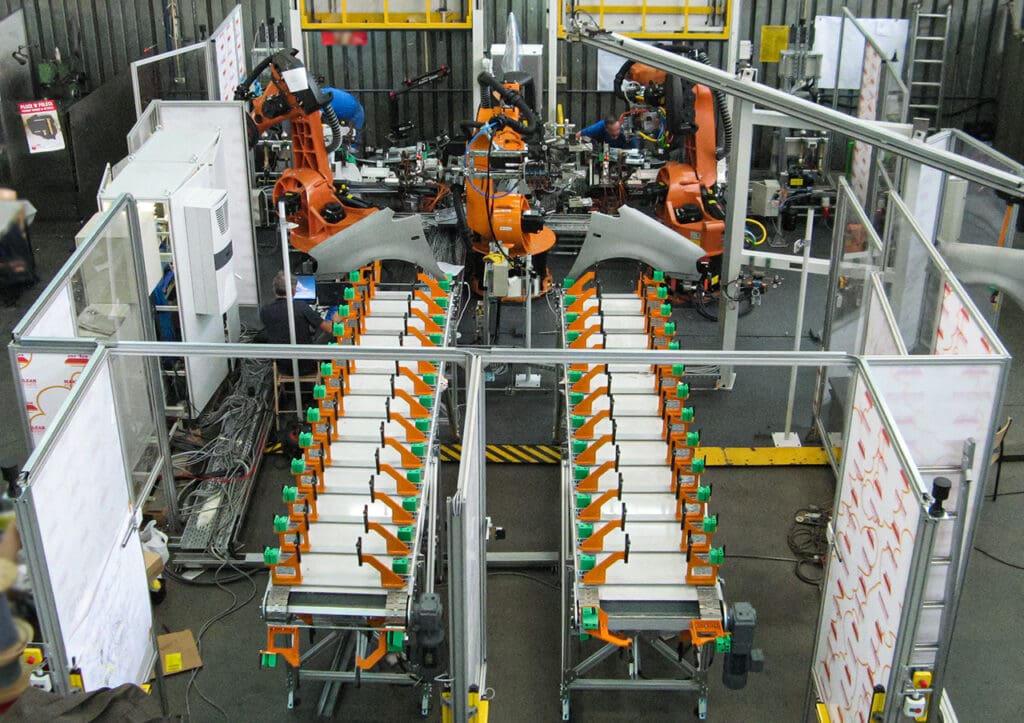

Tryout linii zrobotyzowanej

Na tym etapie wykonania duże znaczenie ma udział automatyków i robotyków, niekiedy kilku jednocześnie. Muszą oni dobrze znać procesy technologiczne realizowane w linii. Trzeba tu zaznaczyć, że jest o nich bardzo trudno. Często zatrudnia się takich specjalistów z zagranicy. Automatycy i robotycy mają szczególnie dużo pracy na samym końcu realizacji – na nich skupia się cała presja terminowa.

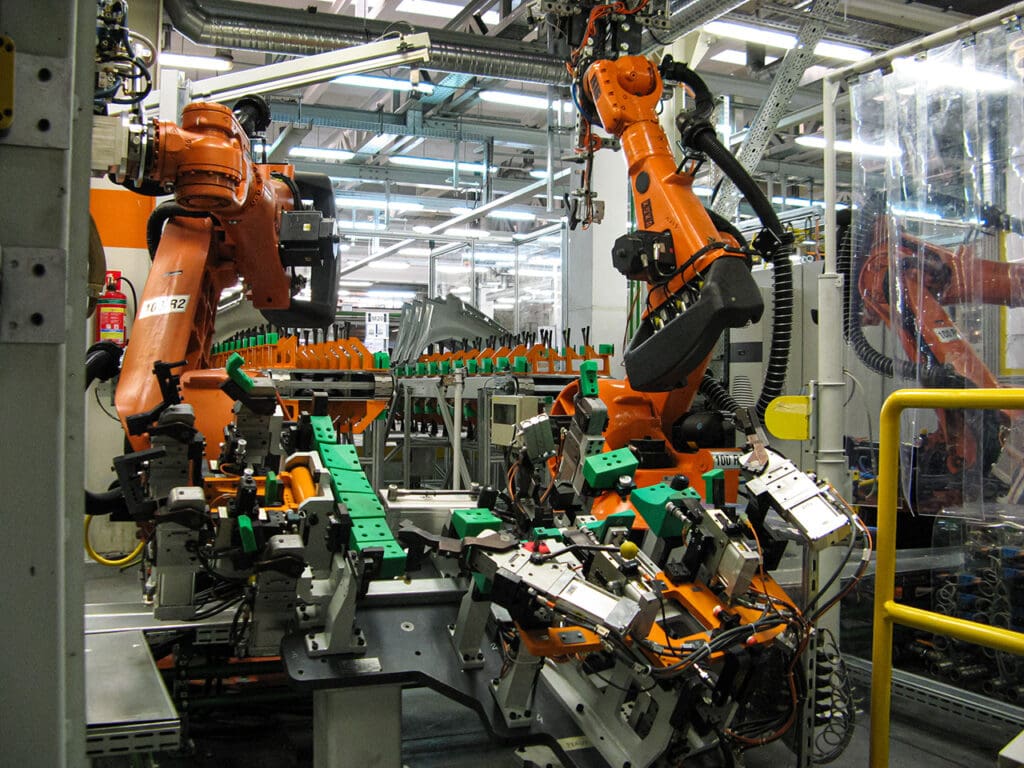

Zrobotyzowana Linia Produkcyjna
Widok linii zamontowanej u inwestora

Podczas tryout powinny być wykonane wszystkie przewidziane na tej linii wyroby, we wszystkich wariantach i w większej ilości sztuk, np. 10, 20, a nawet niekiedy w ilości kilku setek. Są one sprawdzane przez inwestora. Dopiero po nabraniu pewności, że linia realizuje założone wyroby w odpowiedniej jakości, wg odpowiedniego programu kontroli zostaje zwolniona do zamontowania u inwestora. Zwykle jest na to krótki czas np. dwa tygodnie na montaż i uruchomienie. Przez pierwsze cztery tygodnie pracy linii wymagana jest tzw. asysta, czyli nadzór mechanika i robotyka nad linią.

Aleksander Łukomski

Ilustracje zamieszczone w artykule pochodzą z realizacji firmy Taskoprojekt – linii do spawania błotnika przedniego samochodu osobowego.

artykuł pochodzi z wydania 3 (54) marzec 2012

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: motoryzacjarobotyzacja

Powiązane artykuły

Kompozyty z włóknem lnianym zastępują węglowe
Materiały

Kompozyty z włóknem lnianym zastępują węglowe

symulacja zderzenia samochodu crash-test
Analizy, symulacje

Projektowanie struktur odpornych na zderzenia

GFG Peralta S
Aktualności

Retrofuturystyczne perełki motoryzacji

Napęd Windy Technologicznej
Maszyny i urządzenia

Napęd windy technologicznej

Coboty Vs. Zwykłe Roboty Przemysłowe
Rozwiązania

Coboty vs. „zwykłe” roboty przemysłowe

Krzyżowy Układ Napędowy Diagodrive
Badania, analizy

Krzyżowy układ napędowy; cz. 2: Pojazd mechatroniczny – badania rzeczywiste

Rotor Clip

Tematyka:

aluminium budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia narzędzia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem oprzyrządowanie polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy recykling robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop
Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
