Zespół cech pojazdów odpowiadających za bezpieczeństwo pasażerów w trakcie kolizji określa się mianem bezpieczeństwa biernego. Dla porównania, cechy pojazdu, które zapobiegają kolizji, odpowiadają za tzw. bezpieczeństwo czynne. Klasyczna koncepcja systemu bezpieczeństwa biernego wykorzystuje ideę sztywnej klatki otoczonej deformowanymi elementami pochłaniającymi energię zderzenia.

Takie działanie konstrukcji jest zauważalne szczególnie w przypadku zderzeń przednich bądź tylnych. Koncept ten jest nieco rozmyty w przypadku zderzeń bocznych, gdzie mała ilość miejsca utrudnia możliwość odseparowania roli absorbera i sztywnej klatki bezpieczeństwa. Zgniatanie absorberów powoduje obciążenie klatki bezpieczeństwa oraz pasażerów polem przyspieszeń. Kluczową rolę w minimalizowaniu negatywnych skutków przyspieszeń odgrywają systemy wnętrza pojazdu, takie jak: fotele, pasy bezpieczeństwa czy poduszki gazowe. W niniejszym artykule opisano sposób projektowania i badań numerycznych konstrukcji pojazdów odpornych na zderzenia. Dodatkowo w pracy przedstawiono tematykę modelowania poduszek gazowych.
Projektowanie struktur odpornych na zderzenia
W firmie Invenco rozwinięto unikatowe metody projektowania strefy zderzeniowych oraz struktur nośnych pojazdów. Do tego celu stosuje rozwiązania będące połączeniem klasycznych technik analitycznych z metodą elementów skończonych, stopniowo podnosząc stopień złożoności modeli, uwzględniających wszystkie istotne cechy konstrukcji, takie jak: sztywność, wytrzymałość, nośność, kinematyka deformacji czy energochłonność.
Pierwszą fazą projektu jest wykonanie obliczeń związanych ze wstępnym doborem parametrów strefy zderzeniowej. Na podstawie bilansu energii zderzenia, średnich opóźnień i cech geometrycznych dobiera się wstępną charakterystykę strefy energochłonnej dla każdego ze scenariuszy zderzeniowych. W następnym kroku przygotowywane są proste modele numeryczne, które dają możliwość określenia kinematyki mechanizmów plastycznych. Modele bazujące na elementach jednowymiarowych pozwalają również na określenie przybliżonych poziomów sił i energochłonności danego elementu konstrukcyjnego. W kolejnym kroku następuje projektowanie przekrojów na podstawie dobranych sił średnich za pomocą wzorów analitycznych i stworzonych specjalnie do tego arkuszy kalkulacyjnych. W celu uzyskania jak najlepszej efektywności przekroju używane są procedury optymalizacyjne bazujące na podstawach numeryczno-analitycznych. W tej fazie również znajdują zastosowanie narzędzia do badania przestrzeni rozwiązań, takie jak Ls-Opt. Umożliwiają one zbadanie wrażliwości układu na zmienność parametrów, określenie obszarów globalnej stateczności i niestateczności, czy też wielokryterialną optymalizację wybranych cech konstrukcyjnych.

Po wstępnym dobraniu przekrojów przygotowywane są modele MES wyższego rzędu, bazujące na elementach dwu- i trójwymiarowych. Modele te pozwalają na zwiększanie stopnia złożoności układu, umożliwiając uwzględnienie zjawisk lokalnych, które nie zostały właściwie oddane we wstępnej fazie projektu. Równolegle są uwzględniane w procesie inżynierskim pozostałe, zwykle niewymiarujące globalnie cechy, związane z wytrzymałością na obciążenia eksploatacyjne. Etap modelu szczegółowego umożliwia wprowadzenie precyzyjnego modelu przyrządu pomiarowego w postaci manekina antropometrycznego. W symulacjach przedstawionych w artykule użyto uproszczonego modelu ATD typu HYBRID III, którego poziom dokładności jest wystarczający do wstępnej oceny. Wraz z wprowadzeniem modelu manekina możliwe staje się uwzględnienie istotnych cech systemu więzów wewnętrznych, takich jak fotel, pasy bezpieczeństwa czy poduszki gazowe. Stanowią one kolejny, wewnętrzny system absorberów energii zderzenia, bezpośrednio wpływając na stosunkowo skomplikowane zachowanie się manekina pomiarowego. Zadanie inżynierskie sprowadza się do zapewnienia nieprzekraczania uznawanych za krytyczne wartości parametrów biomechanicznych, wśród których znajdują się między innymi: indeks obrażeń głowy (HIC – head injury criteria), głębokość wgniecenia modelu klatki piersiowej czy też siła osiowa w kości udowej.
Projektowanie poduszek gazowych
Na przestrzeni ostatnich trzydziestu lat algorytmy obliczeniowe do symulacji zachowania poduszek w komercyjnych programach MES uległy znacznej ewolucji. Początkowo stosowano model bazujący na jednorodnym ciśnieniu wewnętrznym, którego ewolucja była określana zgodnie z równaniem stanu gazu idealnego. Tak określone ciśnienie przykładano do wewnętrznych powierzchni elementów powłokowych modelujących zachowanie tkaniny, co pozwalało na dobre określenie zachowania poduszki w stanie rozłożonym, przy relatywnie niskich prędkościach deformacji. Powyższy model nie pozwala jednak na opisanie z wystarczającą dokładnością procesu rozkładania poduszki, gdzie z inflatora wydostaje się gaz z dużą energią kinetyczną, formując quasi-stożkowy strumień, który znacząco zmienia efektywny rozkład ciśnień. Pośrednio dobre wyniki dla procesu rozkładania osiągano stosując modele heurystyczne, dodające składową od strumienia w obszarze stożka określonego na podstawie oddzielnych badań. Rozwój wymagań związanych z symulacją oddziaływania poduszek na użytkowników będących w obszarze rozkładu wymusił zastosowanie bardziej zaawansowanych metod, takich jak modele wykorzystujące opis Eulerowski bądź ALE, lub metod cząsteczkowo-stochastycznych CPM.

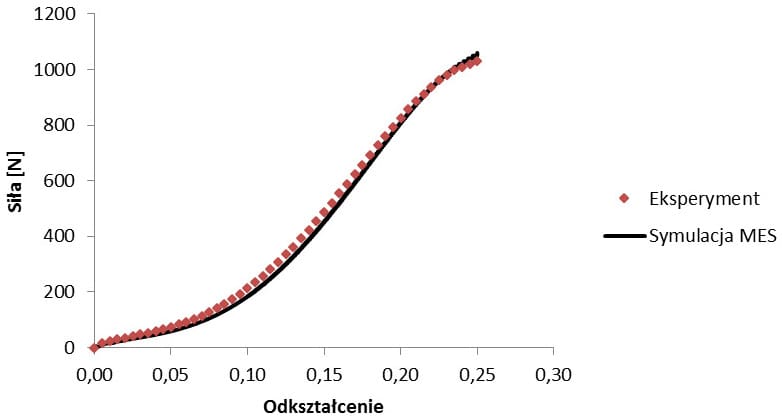

Aby prawidłowo projektować poduszki gazowe badania symulacyjne muszą być korelowane z badaniami eksperymentalnymi. Tkaniny, z których zwykle produkowane są poduszki, charakteryzują się silnie nieliniowymi własnościami mechanicznymi oraz ortotropią, w związku z czym numeryczne przewidywanie ich zachowania w zakresie dużych deformacji jest znacznie trudniejsze niż klasycznych izotropowych sprężysto-plastycznych materiałów inżynierskich. Do określenia wytężenia konstrukcji ze stali czy aluminium bardzo często wystarcza literaturowa znajomość podstawowych danych materiałowych, takich jak: moduł Younga i liczba Poissona oraz granica plastyczności. W przypadku tkanin poduszek gazowych konieczne są badania elementarnych próbek w różnych stanach wytężenia, jedno- i dwuosiowe rozciąganie, oraz przykładowo – stosując metody inżynierii odwrotnej – zidentyfikowanie parametrów modelu numerycznego. Do identyfikacji parametrów modelu materiału, bazując na wynikach badań, bardzo często wykorzystywane są narzędzia do optymalizacji parametrycznej. Rysunek 3 przedstawia badaną próbkę materiału tkaniny wraz z mapą odkształceń. Odkształcenia były mierzone systemem do bezkontaktowego pomiaru pół odkształceń wykorzystującego numeryczną metodę korelacyjną. Rysunek 4 przedstawia porównanie wyników badań i symulacji numerycznej zachowania tkaniny poduszki gazowej. Zawarte w pracy wyniki badań zostały uzyskane w ramach jednego z projektów realizowanych przez firmę Invenco.

Kolejną bardzo ważną właściwością materiału poduszki, którą należy uwzględnić w modelu, jest porowatość jej struktury. Przez „nieszczelną” tkaninę wypływa gaz, kształtując tym samym charakterystykę odpowiedzi poduszki na uderzenie. Zjawisko to jest o tyle skomplikowane, że podlega procesowi dławienia wypływu, zgodnie z prawem St. Venanta-Wantzela, oraz zjawisku blokowania wypływu poprzez oddziaływanie kontaktowe, co powinno zostać odzwierciedlone w modelu. Aby właściwie przewidywać wypływ gazu w analizach numerycznych konieczna jest ich korelacja z badaniami eksperymentalnymi. W tym przypadku również można korzystać z metod inżynierii odwrotnej w celu uzyskania parametrów modelu. Rysunek 5 przedstawia porównanie wyników symulacji numerycznej, w której uwzględniono wypływ gazu przez jej porowatą strukturę, oraz wynik eksperymentu.

Projekt konstrukcji odpornej na zderzenia na przykładzie pojazdu HEX-XT
W tej części artykułu przedstawiono koncepcję strefy zderzeniowej pojazdu HEX-XT, którego projekt wstępny powstaje w firmie Invenco.

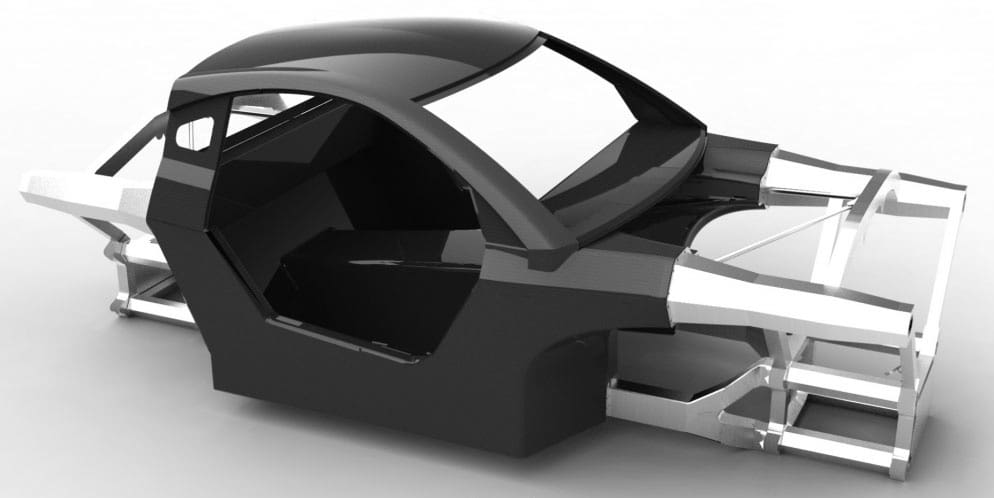

Ogólny koncept konstrukcji pojazdu HEX-XT (Rys. 6) pod względem odporności na zderzenia nie różni się znacząco od produkowanych seryjnie samochodów. Konstrukcja składa się ze sztywnej części przedziału pasażerskiego, która nie powinna ulegać deformacji w przypadku zderzenia, oraz przedniej i tylnej strefy kontrolowanego zgniotu.

Różnice są widoczne w technologii wykonania i koncepcji strukturalnej, dostosowanej do wymogów produkcji niskoseryjnej. Różnice te wynikają również z innych cech funkcjonalnych pojazdu przeznaczonego do zastosowań sportowych, również poza drogami utwardzonymi.

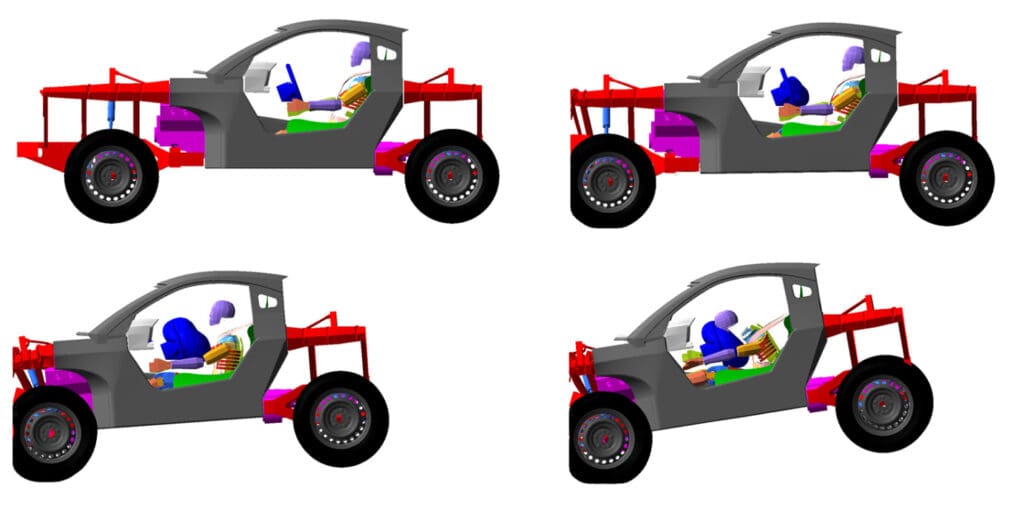

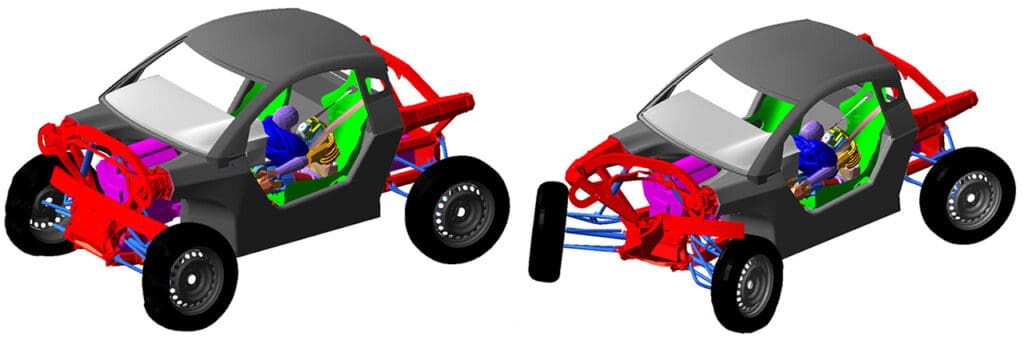

Przedział pasażerski jest strukturą typu skorupowego (fr. monocoque) wykonaną z materiałów kompozytowych. Przednia ramownica, pełniąca jednocześnie funkcję strefy absorbującej energię zderzenia, wykonana jest ze stopów aluminium. Wyniki symulacji zademonstrowano dla dwóch wybranych scenariuszy zderzeniowych, wykonanych w środowisku LS-Dyna. Pierwszy z nich to zderzenie czołowe ze sztywną ścianą przy pokryciu na pełnej szerokości nadwozia, a drugi scenariusz to zderzenie ze sztywną ścianą przy pokryciu połowy szerokości nadwozia. Prędkości zderzeń zostały ustawione znacząco powyżej typowych prędkości testowych, stosowanych w standardowej ocenie pojazdów do normalnego użytku drogowego. Deformacje konstrukcji oraz sekwencje zderzeń przedstawiono na rysunkach 7-10.

Widoczne jest prawidłowe działanie absorberów energii zderzenia, zachowujących globalną stateczność nawet w wymagającym scenariuszu uderzenia offsetowego.

Podsumowanie
W artykule przedstawiono podstawowe elementy procedury projektowania i obliczeń konstrukcji odpornej na zderzenia na przykładzie samochodu sportowego HEX-XT. Przedstawiona w pracy konstrukcja znajduje się w fazie projektu wstępnego i podlega sukcesywnym modyfikacjom. W dalszych krokach zostaną zaprojektowane mechanizmy pochłaniania energii przy zderzeniach bocznych z modelem pojazdu samochodowego oraz sztywnym słupem. Docelowo konstrukcja pojazdu ma spełniać (z nadmiarem) założenia homologacyjne w obszarze europejskim oraz północnoamerykańskim, jak również wybrane testy nieobowiązkowe organizacji takich jak EURONCAP.
Marian Ostrowski
Piotr Bartkowski
Bartłomiej Błaszczak
Jakub Skomoroko
Invenco sp. z o.o.
artykuł pochodzi z wydania 3 (102) marzec 2016
