Oprócz szczękowych uchwytów samocentrujących, imadeł maszynowych oraz uchwytów magnetycznych i elektromagnetycznych, stoły obrotowe i podzielnice należą do podstawowego wyposażenia wielu typów obrabiarek, w kształtowaniu różnego rodzaju przedmiotów, głównie w operacjach frezowania, toczenia, wiercenia, szlifowania i dłutowania, zmniejszając liczbę zamocowań.
Stoły obrotowe

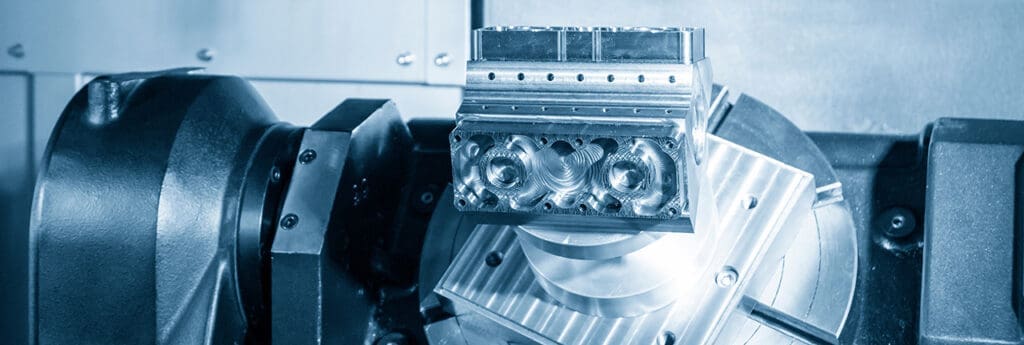

Uniwersalne stoły obrotowe (znane również jako stoły obrotowo-podziałowe, uchylno-obrotowe lub stoły indeksujące)
umożliwiają ustalenie i zamocowanie przedmiotów pod kilkoma kątami oraz obróbkę w wielu płaszczyznach, między innymi: wielościanów (elementów wieloosiowych), rowków wpustowych, uzębień, krzywek, segmentów o różnego
rodzaju zarysach, otworów i innych powierzchni.
Ze względu na sposób realizacji podziału wyróżnić można stoły:
- z napędem ręcznym,
- z napędem pneumatycznym lub elektro-hydraulicznym,
- ze sterowaniem CNC.
Z uwagi na położenie osi obrotu występują stoły z osią poziomą lub pionową, stoły uchylne lub uniwersalne. Składają się z kilku podstawowych elementów (podzespołów):
- sztywnego korpusu (wykonanego z żeliwa, hartowanej stali lub innych materiałów o dużej wytrzymałości),
- obrotowej tarczy z podziałką dla ustawienia kąta przez operatora lub zintegrowaną z systemem sterowania obrabiarki,
- stołu z promieniowymi rowkami teowymi (istnieją też stoły z rowkami rozmieszczonymi równolegle) i otworem centralnym (do ustalenia uchwytu przedmiotowego),
- mechanizmu obrotowo-pozycjonującego,
- łożyskowania wału głównego,
- sprzęgła,
- śrub mocujących przedmioty obrabiane.
cały artykuł dostępny jest w wydaniu 7/8 (214/215) lipiec/sierpień 2025
