Tworzenie założeń pod budowę obrabiarki specjalnej, a zwłaszcza zespołowej, przebiega trochę inaczej niż tworzenie założeń pod obrabiarkę ogólnego przeznaczenia. W dwóch wcześniejszych częściach artykułu przedstawiliśmy elementy metodyki i procedury tworzenia analiz technologicznych, które kończą się stworzeniem planu technologicznego obrabiarki specjalnej. Jest on podstawą do konstruowania obrabiarki, zespołów obrabiarki, narzędzi dla niej, konfiguracji tych zespołów obrabiarki i sterowania automatycznego. Rezultat analizy technicznej przedstawiamy w tej części cyklu.

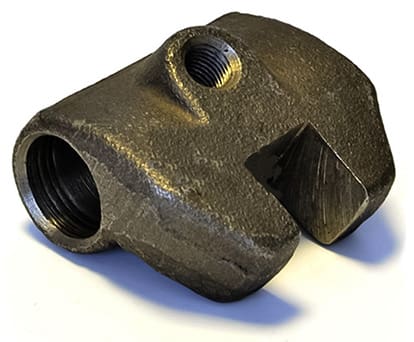

Analizę techniczną (jej wynik) przedstawiamy na konkretnym przykładzie; wykonana została dla rzeczywistego przedmiotu obrabianego – wybieraka dla traktora URSUS. Analiza i stworzenie założeń pod budowę obrabiarki zostało wykorzystane dla budowy rzeczywistej obrabiarki zespołowej. Przedmiot obróbki – wybierak przedstawiono na fotografii.

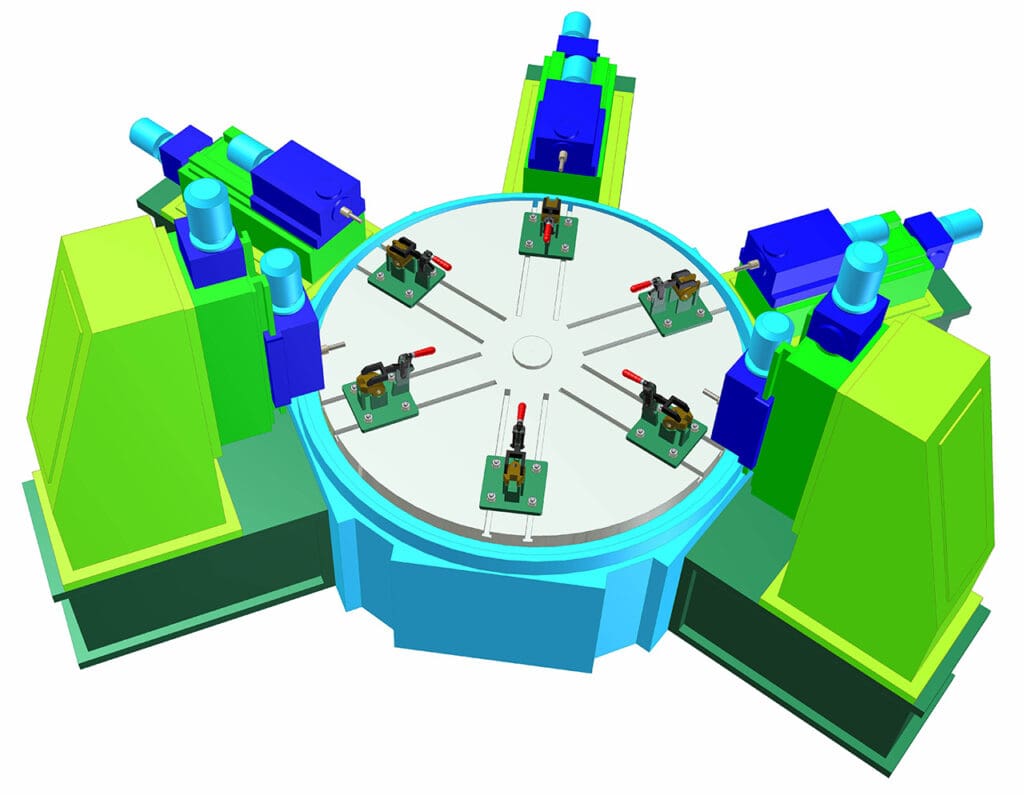

Wynik analizy technicznej obrabiarki zespołowej dla wybieraka przedstawiono w dokumentacji Analiza Dokumentacji Technicznej i Planie Technologicznym. Plan Technologiczny jest załącznikiem do analizy. Szata graficzna dokumentacji i numeracja kolejnych opracowań może być oczywiście inna.
Sposób działania i przedstawienie wyników analizy obrabiarki zespołowej może być z powodzeniem zastosowane do projektowania gniazda technologicznego, składającego się z różnych maszyn i robotów lub linii technologicznej. Może wtedy konieczne będą pewne drobne korekty lub modyfikacje algorytmu postępowania. Takie działania analityczne, podobne jak przy obrabiarce zespołowej, wykonuje się dla stanowisk, gniazd technologicznych czy linii. Różnica pomiędzy budową obrabiarki, a tych systemów polega na tym, że zespoły obrabiarek są często wykonywane przez producenta obrabiarki, a przy integracji wielu zespołów i urządzeń kupuje się je od bardzo różnych producentów i tylko montuje w całość, dodając od integratora sterowanie lub inne narzędzia.
cały artykuł dostępny jest w wydaniu płatnym 7/8 (202/203) 2024
