HIPOPOTAM, nowy polski transporter opancerzony

­ Roman Musiał, Tomasz Wróbel
25.08.2012
A A

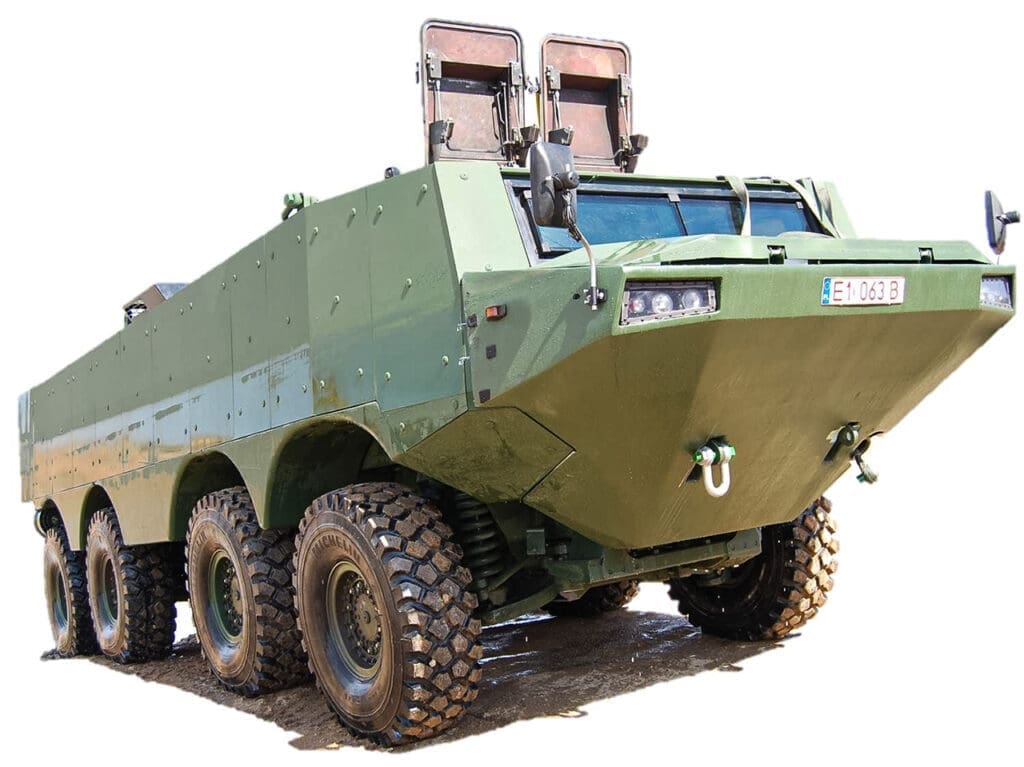

Demonstrator technologii Hipopotam

Kołowy, pływający transporter opancerzony „Hipopotam” stanowić ma mobilny nośnik systemów wykrywania i identyfikacji materiałów niebezpiecznych z możliwością wykorzystania podczas stanów klęsk żywiołowych. Powstał w ramach projektu rozwojowego, realizowanego przez konsorcjum w składzie AMZ – Kutno Sp. z o.o., Wojskowy Instytut Techniki Pancernej i Samochodowej, Wojskowy Instytut Techniki Inżynieryjnej, Przemysłowy Instytut Motoryzacji, Wojskowa Akademia Techniczna i Politechnika Gdańska.

Ze względu na bardzo krótki okres trwania projektu (listopad 2010 – listopad 2012), zbudowanie demonstratora wymagało dużego zaangażowania i wiedzy zespołów badawczych oraz właściwej organizacji i współdziałania na poszczególnych etapach tworzenia projektu. Wykonawcą demonstratora jest spółka AMZ – Kutno.

Na podstawie opracowanych wymagań taktyczno – technicznych dla podwozia transportera, stanowiących podstawę merytoryczną umożliwiającą opracowanie i wykonanie demonstratora, zespół konstruktorów AMZ – Kutno przystąpił do prac projektowych.

transporter opancerzony Hipopotam
transporter opancerzony Hipopotam

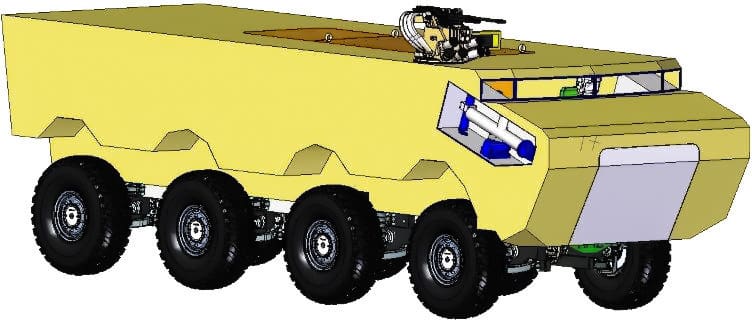

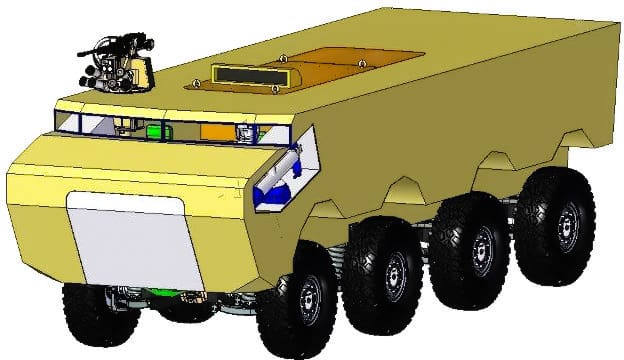

Rys. 1 Wstępna wizja przyszłego pojazdu

Na początku doprecyzowano konstrukcję pojazdu z uwzględnieniem stawianych wymagań, przeprowadzono badania symulacyjne w zakresie charakterystyki trakcyjnej, kierowalności oraz sił działających na korpus przy uderzeniu o przeszkodę. Otrzymane wyniki stanowiły podstawowe źródło wiedzy o wymuszeniach działających na pojazd – do prowadzonej w dalszym etapie projektu analizy numerycznej kadłuba.

Wykonano model prototypu transportera i przeprowadzono badania oporowe zachowania się modelu na wodzie spokojnej, w zakresie prędkości do 10 km/h (Fot. 1).

model transportera opancerzonego Hipopotam
Model transportera w skali 1:5 podczas prób zachowania się w wodzie

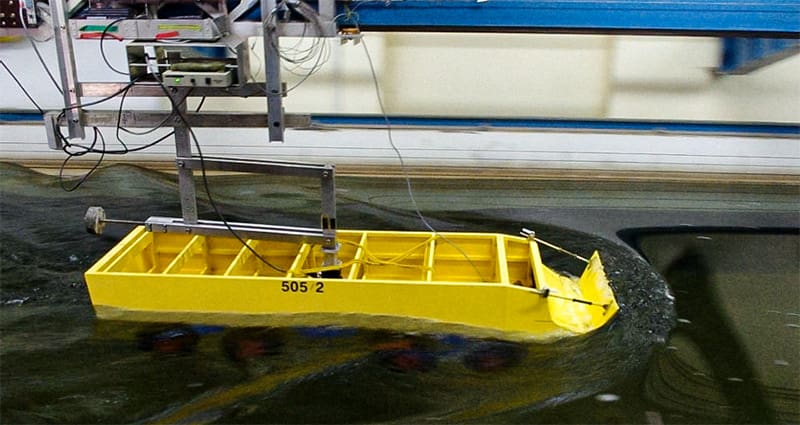

Fot. 1 Model transportera w skali 1:5 podczas prób zachowania się w wodzie
Transporter Opancerzony Hipopotam Podzespoły
Tab. 1

Na podstawie wyników badań dobrano stosowne pędniki. Przeprowadzono badania rynkowe pod kątem dostępności potrzebnych podzespołów i możliwości ich zakupu. W wyniku przeprowadzonej analizy zdecydowano zakupić główne podzespoły na potrzeby realizacji projektu (Tab. 1).

W dalszym etapie opracowano system integracji i współpracy urządzeń pokładowych z nowym pojazdem, w zakresie:

  • instalacji elektrycznej (zasilanie z alternatora pojazdu ok. 4,5 kW);
  • zasilania awaryjnego (zasilanie na postoju, potrzebna moc ok. 10 kVA);
  • instalacji informatycznej;
  • łączności wewnętrznej i zewnętrznej;
  • instalacji hydraulicznej;
  • dodatkowego sprzętu nowoprojektowanego, oraz sprzętu eksploatowanego już obecnie w SZ RP tj. sprzętu rozpoznania inżynieryjnego.
podwozie transportera Hipopotam
Rys. 2 Wstępne ukompletowanie podwozia

Rozpoczęto budowę demonstratora pojazdu. Ramę ustawiono na specjalnych podporach w miejscu hali wyznaczonym do prowadzenia procesu montażu (Fot. 2).

rama transportera Hipopotam
podwozie transportera Hipopotam
Fot. 2 Rama podwozia przygotowana do montażu podzespołów i efekt końcowy

Na zabezpieczonej antykorozyjnie ramie podwozia ułożono przewody podstawowych instalacji: pneumatycznej, hydraulicznej, pneumatycznej CPK i elektrycznej. Zabudowano silnik, reduktor, podłączono wały napędowe oraz wykonano zabudowę testową przedniej części korpusu (Fot. 3).

zabudowa testowa
zabudowa testowa

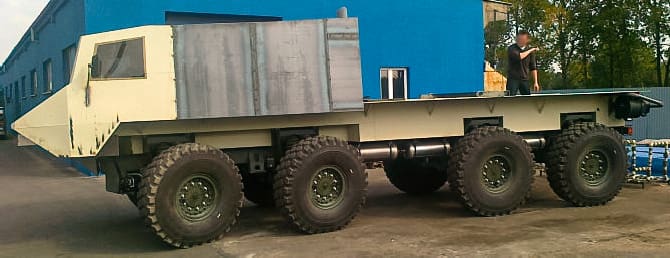

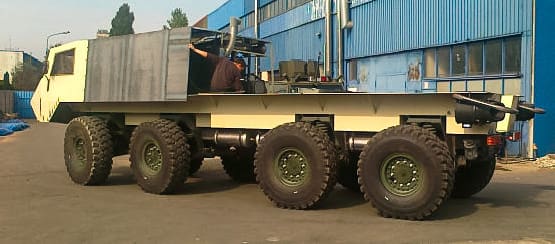

Fot. 3 Zabudowa testowa pojazdu

Pojazd poddano próbie w ruchu, w celu sprawdzenia prawidłowości współpracy poszczególnych podzespołów podwozia i układu napędowego oraz funkcjonowania poszczególnych instalacji. Do próby obciążono pojazd do przewidzianej w projekcie DMC tj. 32 T.

W tym samym czasie rozpoczęto spawanie korpusu, który stanowi zamkniętą konstrukcję stalową z kompozytowym pancerzem zewnętrznym. Gotowy korpus po właściwym zabezpieczeniu antykorozyjnym zintegrowano z podwoziem (Fot. 4).

spawanie korpusu transportera opancerzonego
spawanie korpusu transportera opancerzonego
Fot. 4 Spawanie docelowej wersji korpusu

Przeprowadzono próbę szczelności korpusu i zachowania się pojazdu na wodzie, w warunkach rzeczywistych (Fot. 5).

transporter opancerzony Hipopotam
transporter opancerzony Hipopotam

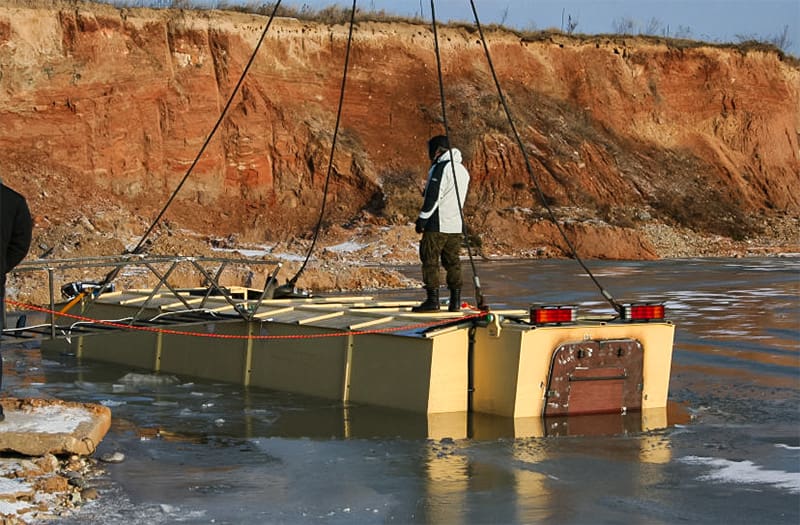

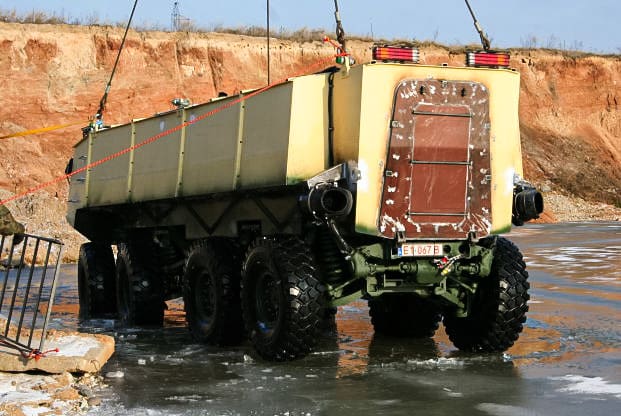

Fot. 5 Próba zachowania się pojazdu na wodzie

Wynik przeprowadzonej próby potwierdził wcześniejsze założenia wsparte badaniami modelowymi i stosownymi obliczeniami.

Pojazd pomalowano i poddano próbom pływania, samodzielnego wejścia i wyjścia z wody oraz testom drogowym (Fot. 6,7).

transporter opancerzony Hipopotam
transporter opancerzony Hipopotam

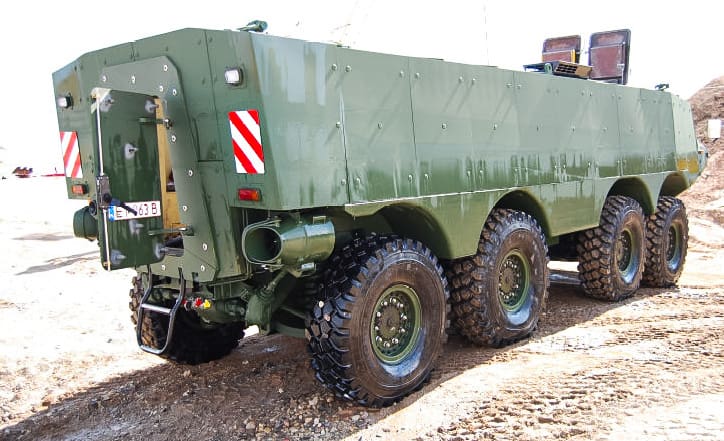

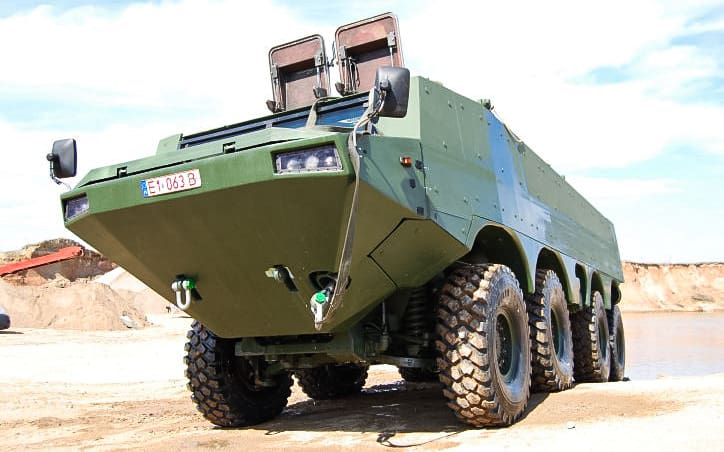

Fot. 6 Widok pojazdu przygotowanego do planowanych prób i testów drogowych
transporter opancerzony Hipopotam
transporter opancerzony Hipopotam

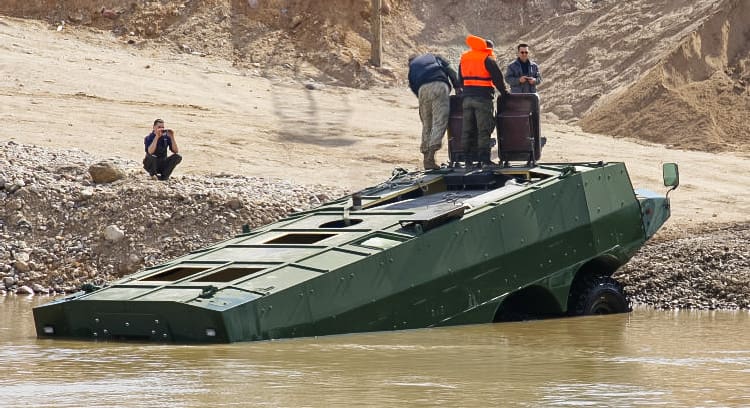

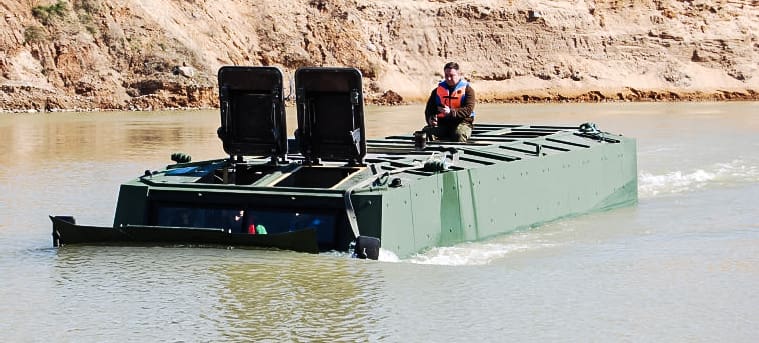

Fot. 7 Próba pływania, wejścia i wyjścia z wody

Końcowym efektem projektu jest demonstrator technologii nowoczesnego kołowego pływającego transportera opancerzonego o wysokiej mobilności i dużej ładowności (ok. 3 000 kg), zapewniający maksymalny możliwy stopień ochrony balistycznej i przeciwminowej dla załogi, dzięki zastosowaniu odpowiednio wytrzymałego opancerzenia ze stali pancernej z dodatkowym zewnętrznym pancerzem kompozytowym. Konstrukcja transportera charakteryzuje się uniwersalnością i możliwością szybkiej adaptacji wnętrza w zależności od prowadzonego rodzaju działań. Pojazd stanowi doskonały nośnik różnych systemów rozpoznania i zwalczania materiałów niebezpiecznych. Wysokiej mobilności podwozie wyposażone w napęd 8×8 oraz odpowiednio dobrany zespół napędowy (wysokiej mocy silnik współpracujący z automatyczną 7-stopniową skrzynią biegów) pozwalają bez problemów poruszać się z prędkością ponad 100 km/h po drogach utwardzonych oraz pokonywać przeszkody wodne z prędkością 10 km/h. Ze względu na możliwość szybkiego poruszania się po zróżnicowanym terenie, od dróg utwardzonych po przeszkody wodne, pojazd doskonale wpisuje się w zakres działań poza-militarnych, podczas klęsk żywiołowych, jako wsparcie służb ratowniczych.

Roman Musiał, Tomasz Wróbel
AMZ – Kutno

artykuł pochodzi z wydania 7/8 (57/59) lipiec/sierpień 2012

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: polskie projektyprzemysł zbrojeniowy

Powiązane artykuły

NAboje M-PACT – molded performance alloy case technology
Aktualności

Produkcja łusek nabojów strzeleckich metodą wtrysku MIM

Wirówka trójkolumnowa do stosowania w strefie zagrożonej wybuchem
Maszyny i urządzenia

Wirówka trójkolumnowa do stosowania w strefie zagrożonej wybuchem

PZL-230 Skorpion
Historia

PZL-230 Skorpion

Kompletna spawalnia VW T4 1997
Historia

VW Poznań – hala nr 7

Badania w tunelu aerodynamicznym WAT
Konstrukcje

Kaczka, skrzydełko i przełom w lotnictwie. Historia pewnego wynalazku; cz. 1

WÓZEK KOLEJOWY
Konstrukcje

Wózki kolejowe Ryszarda Suwalskiego

Tematyka:

aluminium budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty konstruktor laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia narzędzia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop
ceramiczne elementy maszyn

pneumatyka
Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
