Modelowanie powierzchniowe: rozwiązywanie zagadnień trój-, pięcio- oraz sześciobrzegowych

­ Jacek Mydlikowski
14.06.2018
A A
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych

Większości parametrycznych środowisk typu CAD pozwala swoim użytkownikom na tworzenie dwóch podstawowych rodzajów geometrii. Pierwszy oparty jest na bryłach, drugi na powierzchniach. Odzwierciedla to podejście do modelowania 3D opartego albo na modelowaniu bryłowym albo powierzchniowym. Połączenie obydwu ma miejsce w tak zwanym modelowaniu hybrydowym. Podstawowe narzędzia modelowania bryłowego, jak Wyciągniecie, Obrót, Przeciągniecie między przekrojami bądź po zdefiniowanej trajektorii, mają swoje ograniczenia w zakresie tworzenia powierzchni modelu o zmiennym przebiegu krzywizny (powierzchnie krzywokreślne). Takie powierzchnie wymagają wpierw przygotowania odpowiedniego układu krzywych.

Modelowanie powierzchniowe Rozwiązywanie zagadnień wielobrzegowych

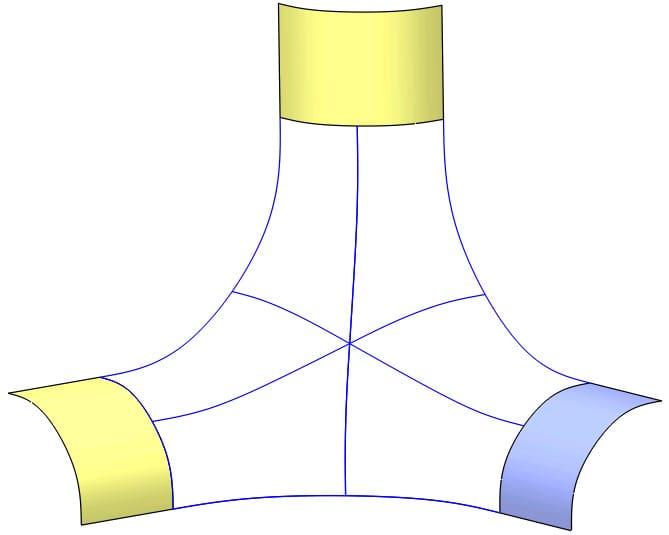

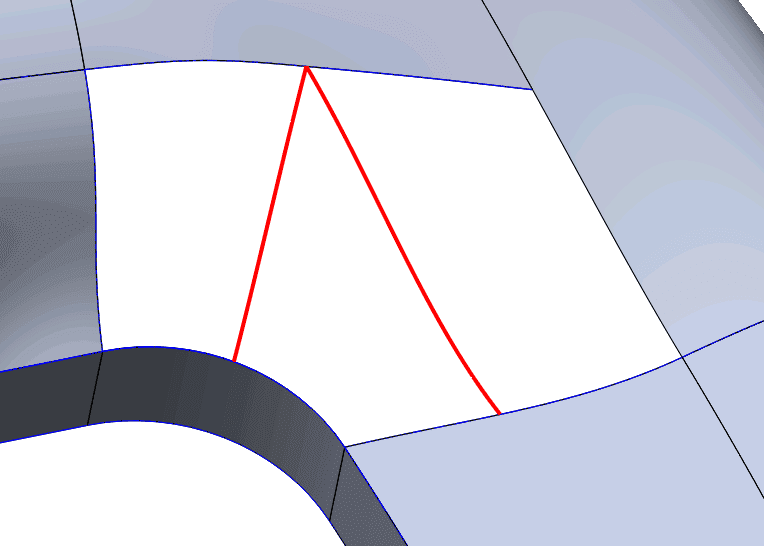

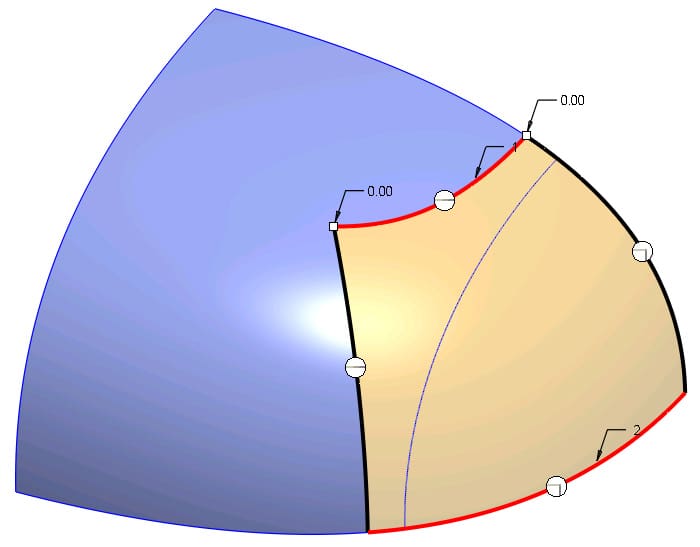

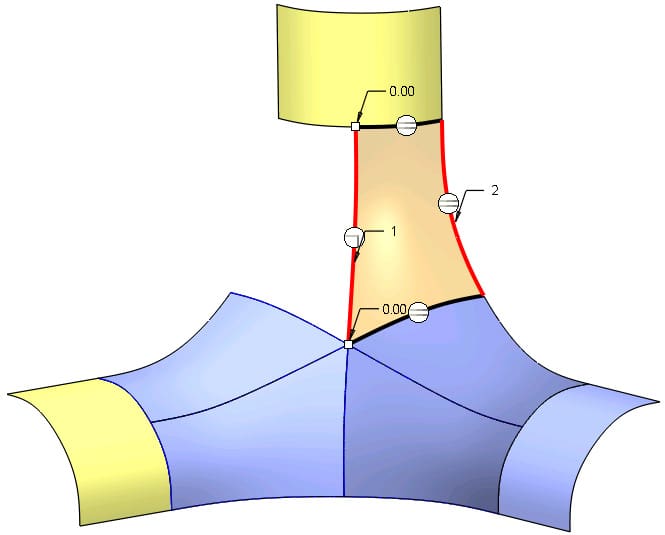

Rys. 1

Projektując produkty charakteryzujące się kształtami „krzywokreślnymi” (Rys. 1) użytkownik CAD może natknąć się na powierzchnie składające się z nieparzystej liczby krzywych. W przypadku braku odpowiednich narzędzi w środowisku CAD, przygotowanych do automatycznego i poprawnego rozwiązywania takich przypadków, użytkownicy powinni znać uniwersalne metody obchodzenia się takimi powierzchniami.

Powierzchnie poprawne

Inżynierskie oprogramowanie CAD lubi powierzchnie analityczne, których opisanie staje się możliwe za pomocą podstawowych wzorów na okrąg, prostokąt, bądź całe bryły, jak walec lub prostopadłościan. Wspomniane kształty analityczne to domena głównie modelowania bryłowego. Dokładność takich obliczeń, a przez to samej geometrii jest doskonała. Stąd, rzadko występujące problemy w trakcie eksportu do STEP modeli opartych na poleceniach typu Wyciągnięcie lub Obrót. Modelowanie powierzchni krzywokreślnych, o zmiennej krzywiźnie, wykorzystuje powierzchnie typu NURBS, oparte na krzywych klejonych (Spline). W idealnej sytuacji powierzchnie typu NURBS składają się tylko z czterech brzegów (krawędzi lub krzywych). Mają one wówczas równomierny, jednorodny, rozkład kierunków UV. Na potrzeby tego artykułu będę takie powierzchnie nazywał poprawnymi (Rys. 2-3).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych

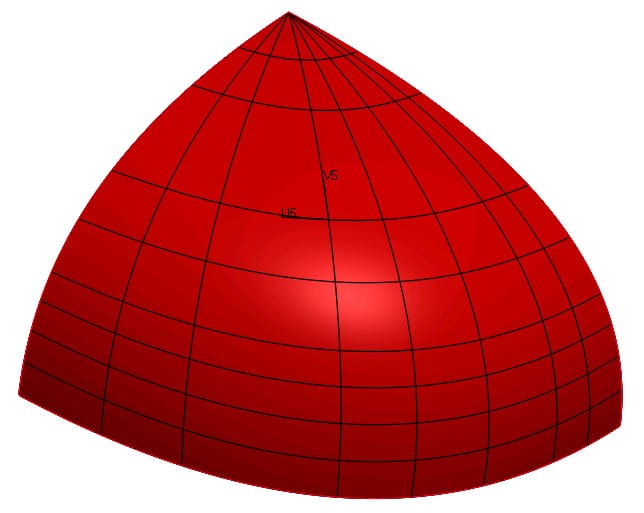

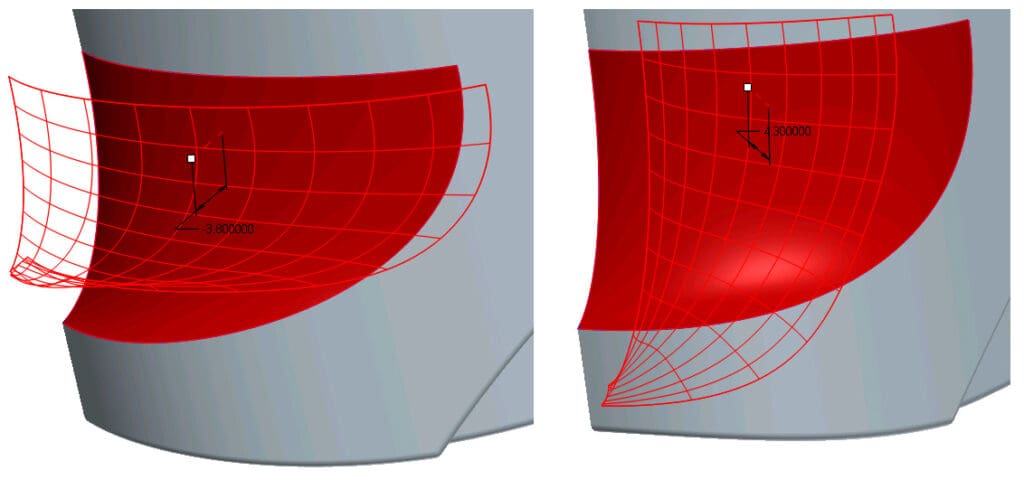

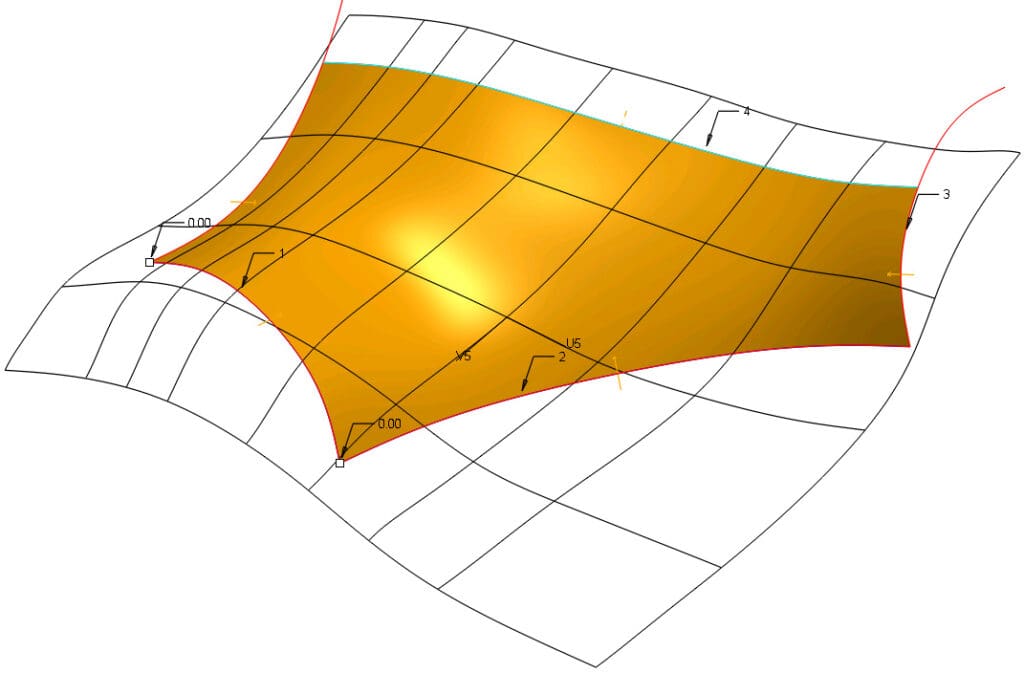

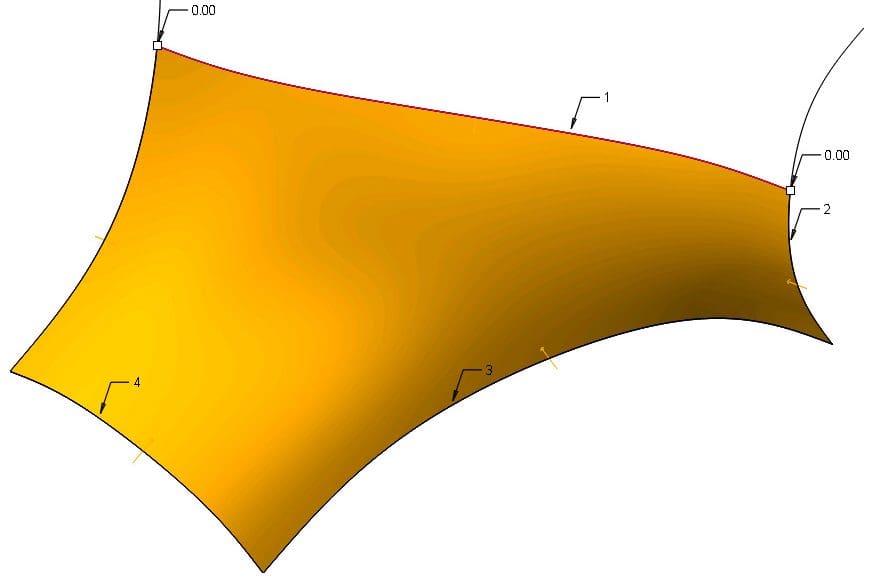

Rys. 2
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych

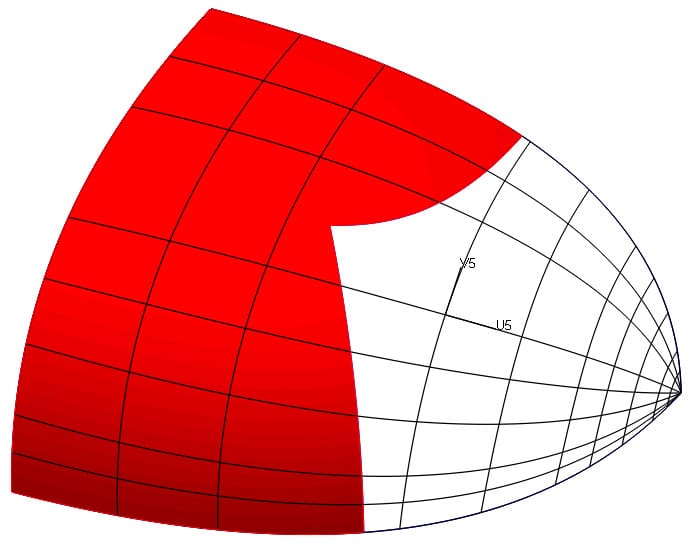

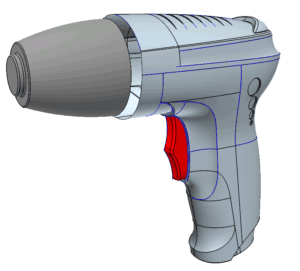

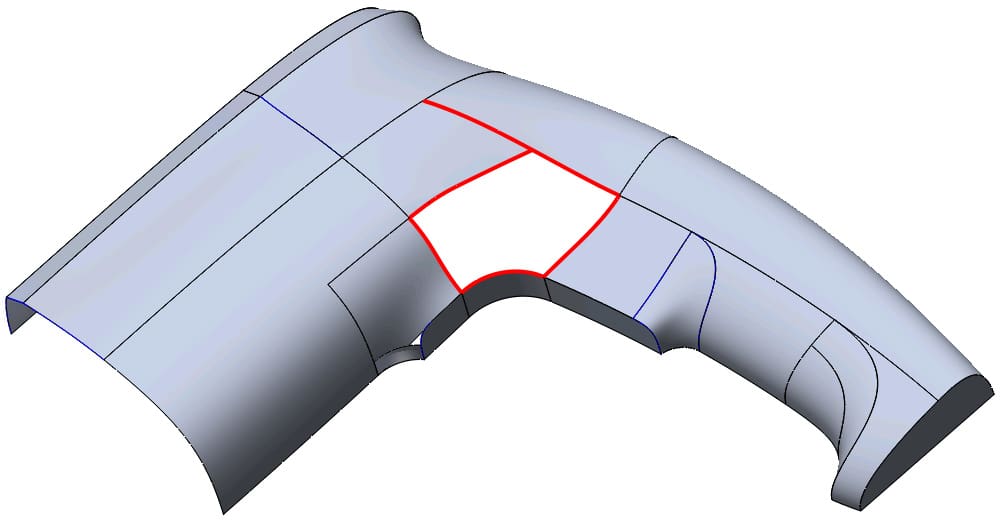

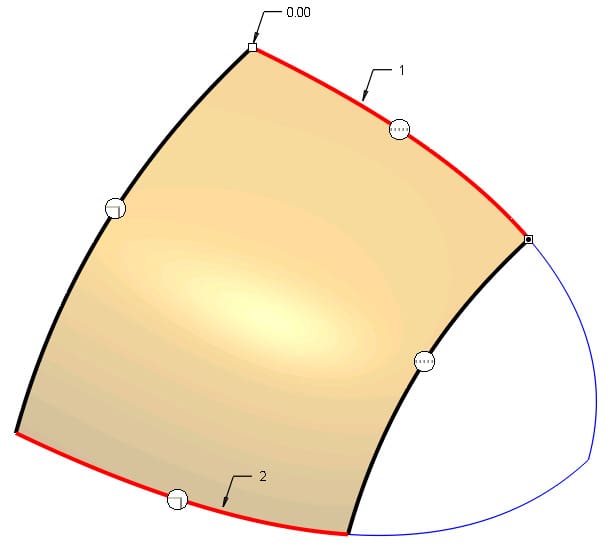

Rys. 3

Każda powierzchnia potrzebująca mniej (minimum trzy) lub więcej brzegów staje się powierzchnią zaburzoną, będącą źródłem potencjalnych problemów w trakcie samego przygotowania, jak i późniejszych prac nad modelem. Będę je nazywał powierzchniami N-brzegowymi.

Powierzchnie N-brzegowe

Podstawowym przypadkiem powierzchni N-brzegowej będzie powierzchnia składająca się tylko z trzech brzegów. Będziemy ją nazywać trójbrzegową (Rys. 4).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych

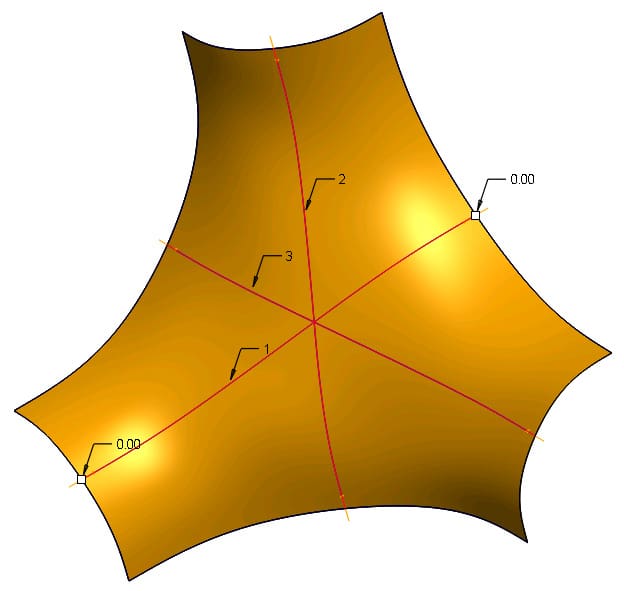

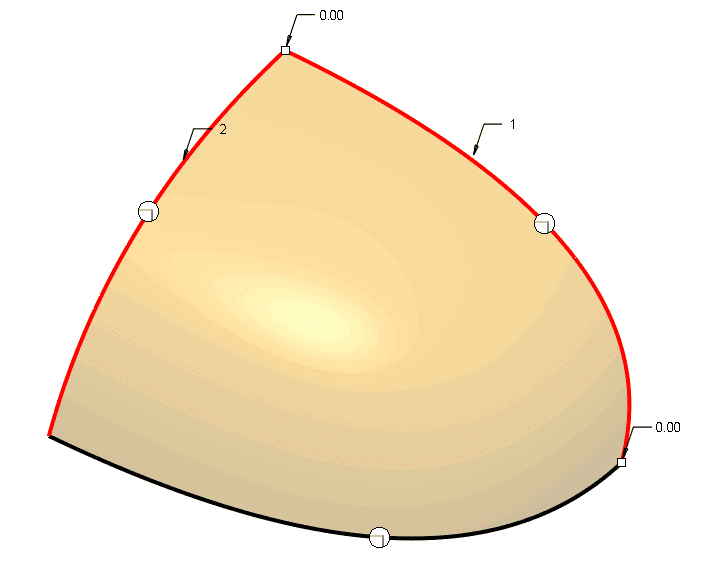

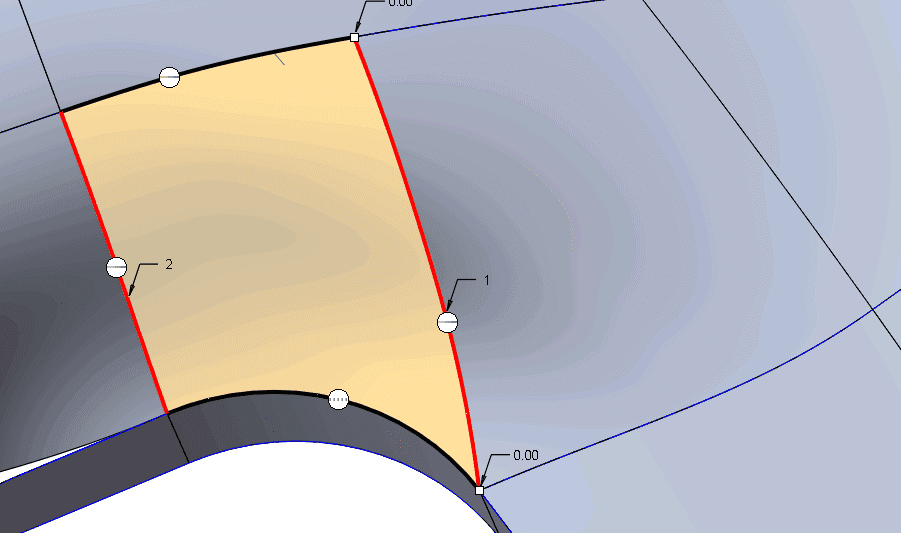

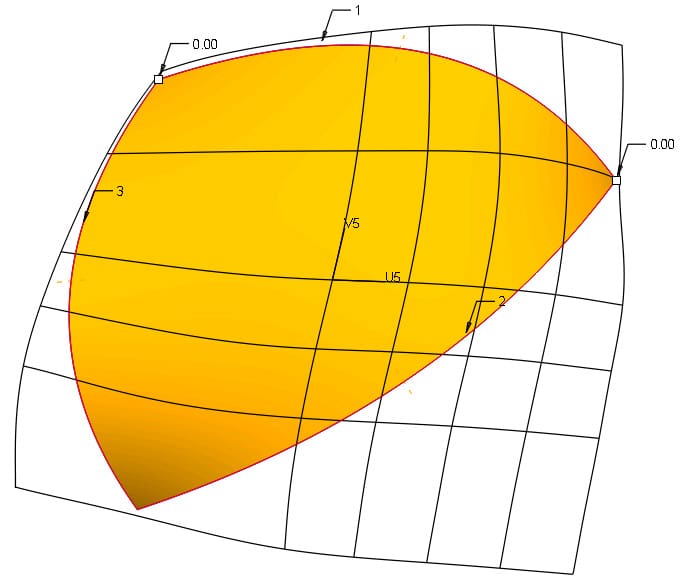

Rys. 4

Domyślnie oparcie powierzchni typu NURBS jedynie na trzech brzegach spowoduje degenerację kierunków UV, wymuszając ich zbieganie się do jednego z wierzchołków, zaburzając w ten sposób równomierny rozkład. Taki wierzchołek nazwiemy zdegenerowanym (Rys. 5).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych

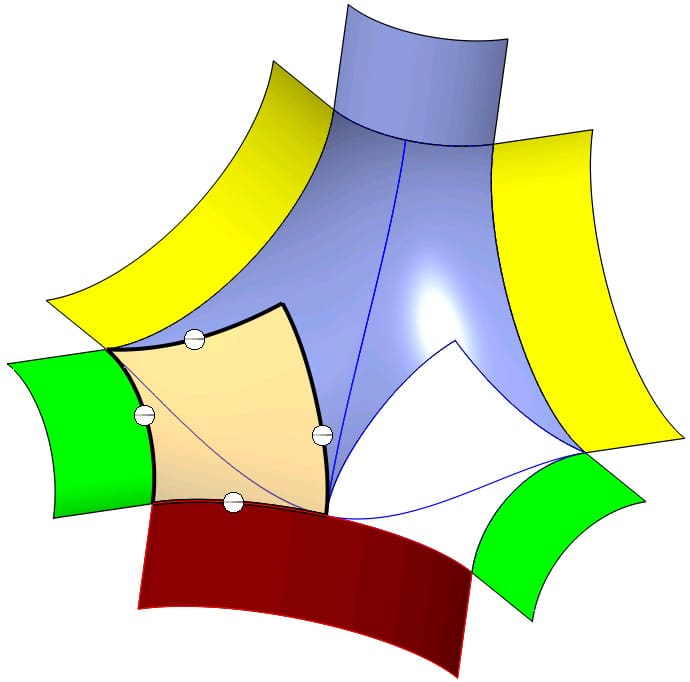

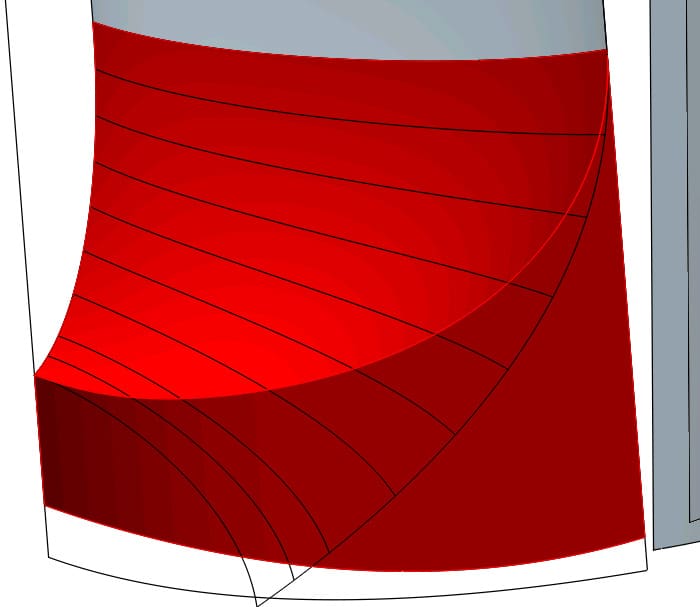

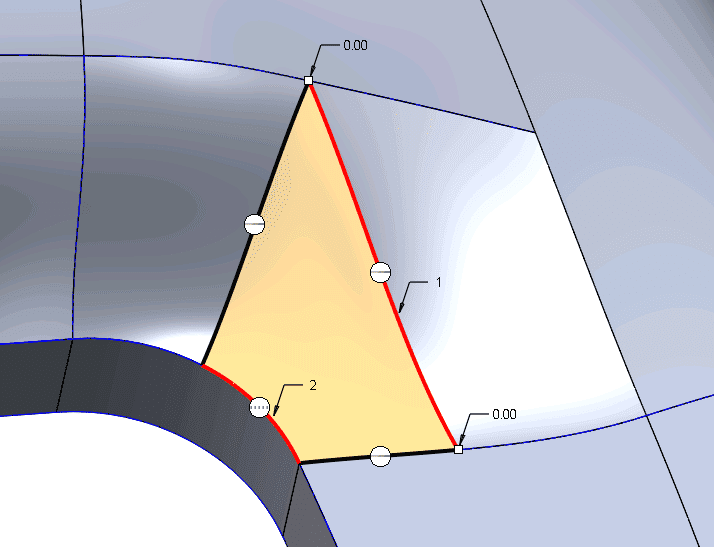

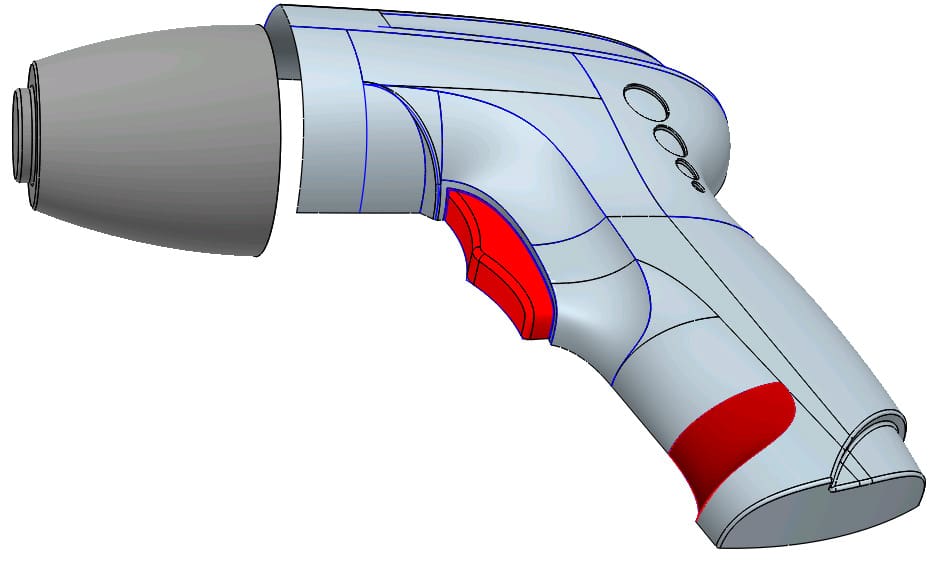

Rys. 5

Kolejnym przypadkiem powierzchni N-brzegowej będzie powierzchnia składająca się z pięciu brzegów. Będziemy nazywać ją pięciobrzegową (Rys. 6).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych

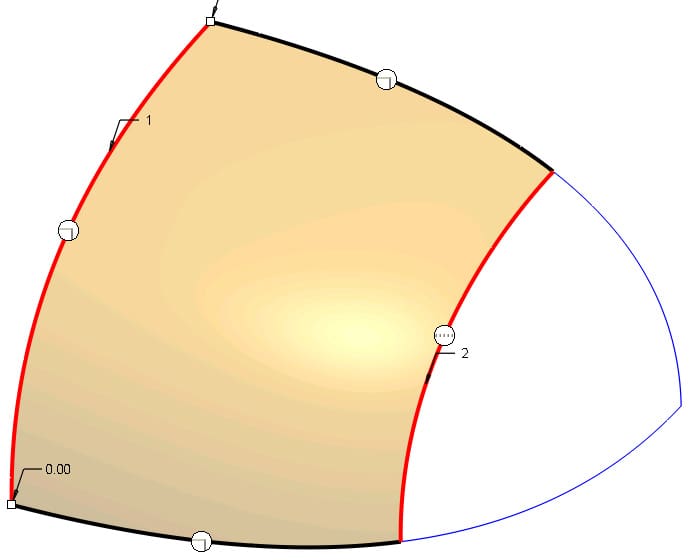

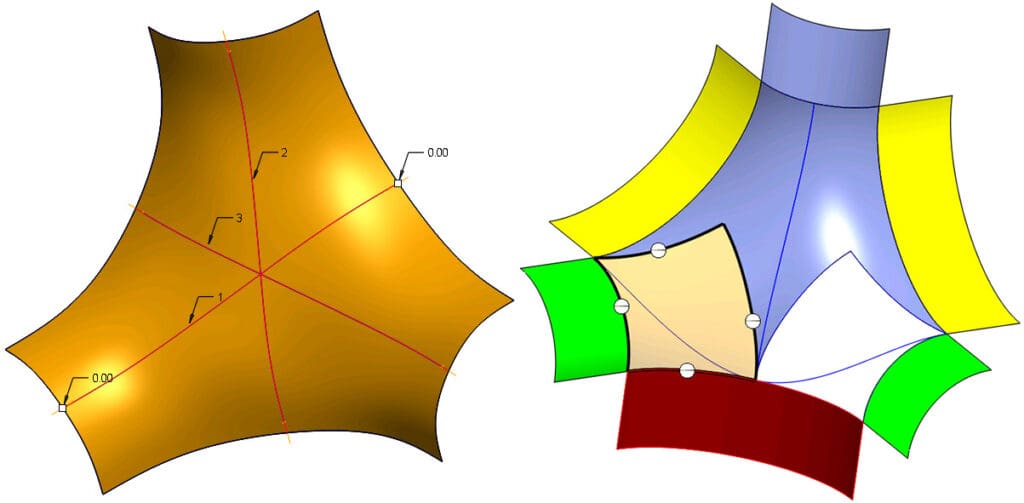

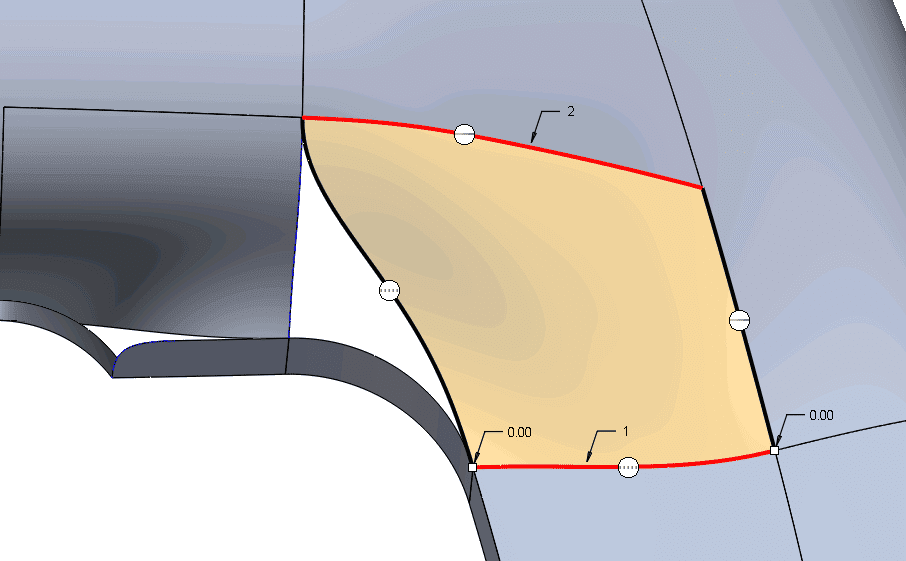

Rys. 6

Poza tymi dwoma podstawowymi odmianami zaburzonych powierzchni typu NURBS, użytkownicy CAD mogą natknąć się na powierzchnie sześciobrzegowe (Rys. 7).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych

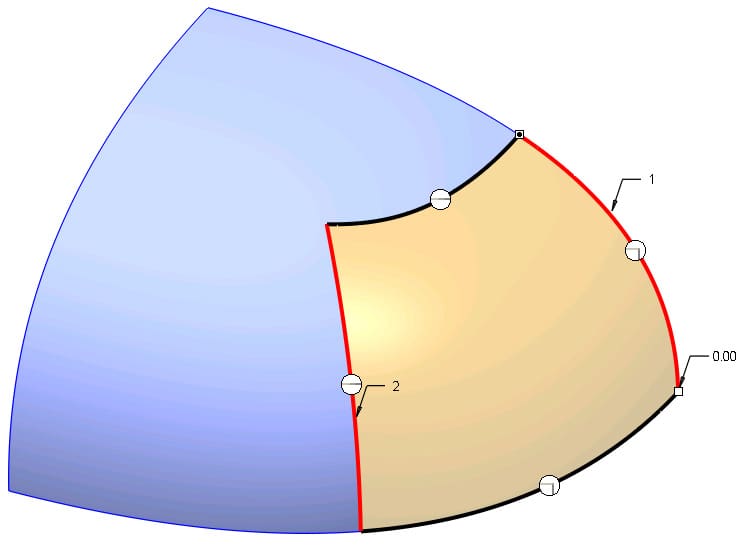

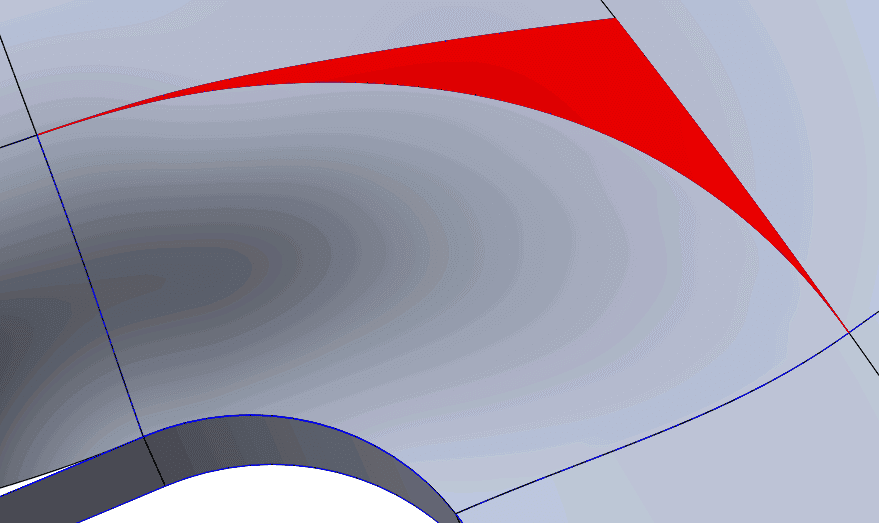

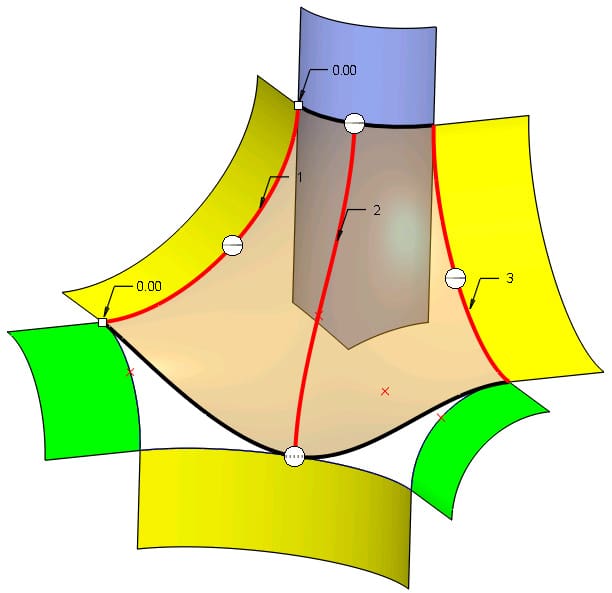

Rys. 7

Problemy

Napotkawszy wyzwanie związane z N-brzegową powierzchni możemy liczyć się z trzema rodzajami problemów. Pierwszy, coraz rzadszy, polega na braku dedykowanych narzędzi w aplikacji CAD do automatycznego i prawidłowego budowania takowych powierzchni. Na taki kłopot natknie się np. użytkownik środowiska Creo, które w podstawowym pakiecie nie udostępnia odpowiednich funkcji; stają się one dostępne dopiero po wykupieniu pakietu ISDX (np. prawidłowa powierzchnia trój-, pięcio-, sześciobrzegowa, lub po aktywacji ukrytych funkcji, jak enable_obsoleted_features.).

Drugi problem to niepożądane rozwiązanie wspomnianych zagadnień przez dedykowane narzędzia. Automatycznie rozwiązywane zagadnienia N-brzegowe, mogą (lecz nie muszą) mieć kłopoty z jednorodnym przebiegiem krzywizny na obszarze powstałej powierzchni, w postaci nagłych wgłębień, wybrzuszeń i tak dalej. Pomocna w lokalizacji takich zaburzeń staje się analiza krzywizny metodą Gaussa (Rys. 8).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych

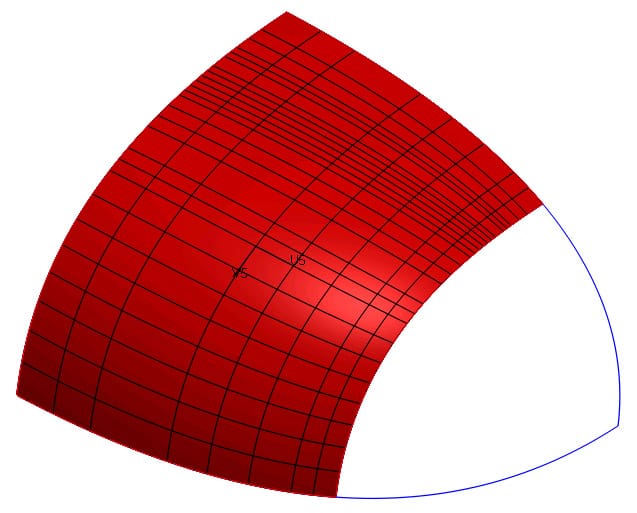

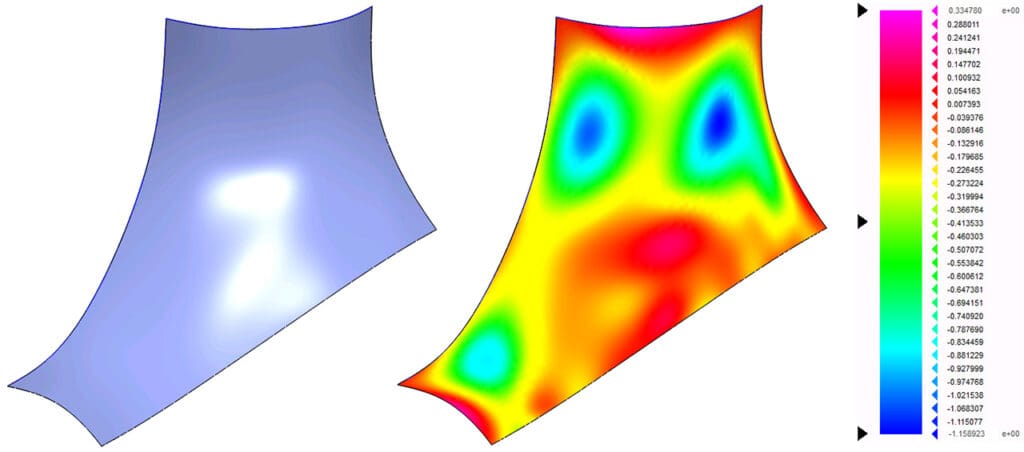

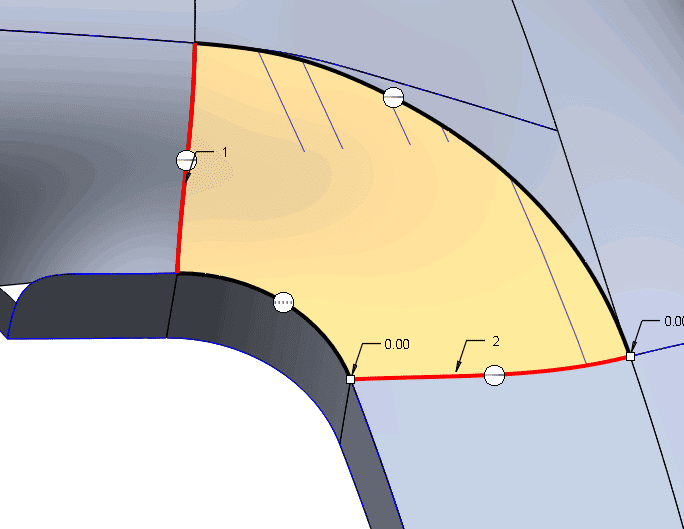

Rys. 8

Trzeci problem to dalsze prace w modelu, na przygotowanych powierzchniach zaburzonych. Powierzchnie o nierównomiernie rozłożonych kierunkach UV będą niejako mścić się podczas wszelakich operacji powielających. Zwłaszcza podczas generowania nowej powierzchni odsuniętej lub przy nadawaniu grubości (bryłowości) płatom powierzchni (na rysunku 9 – analiza odsunięcia zaburzonej powierzchni; w obu kierunkach są kłopoty).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 9
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 10

Automatyczne rozwiązanie

Użytkownicy pracujący z CAD z aktywnymi narzędziami do pracy z zagadnieniami N-brzegowymi znajdują się w dość komfortowej sytuacji. Wspomniane narzędzia mają potencjał tworzenia dyskutowanych powierzchni z równomiernie rozłożonymi kierunkami UV. Pozwalają również na nakładanie warunków ciągłości powierzchni dla wskazanych brzegów. Rozwiązanie zagadnienia N-brzegowego w tych narzędziach następuje przez rozpięcie specjalnej powierzchni czterobrzegowej, docinanej następnie w wskazanych brzegach (Rys. 11-12).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 11
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 12

Rozwiązania „ręczne”

W sytuacji braku dedykowanych narzędzi lub niezadowalających rezultatów ich zastosowania, użytkownicy dowolnego środowiska CAD mogą wykorzystać uniwersalną technikę dla rozwiązywania zagadnień N-brzegowych. Generalna zasada jest następująca: każde takie zagadnienie należy sprowadzić do powierzchni czterobrzegowej.

Omawianie powyższej techniki proponuję rozpocząć od powierzchni trójbrzegowej. W tym przypadku dysponujemy trzema możliwościami:

  • Wykorzystanie zdegenerowanej powierzchni – możemy wykorzystać istniejącą powierzchnię lub stworzyć ją samodzielnie, zdiagnozować położenie zdegenerowanego wierzchołka, wyciąć go, pozostawiając warunki czterobrzegowe, a następnie wypełnić brak poprawną powierzchnią. Aby wyciąć powierzchnię pierwotną należy na niej przygotować dwie krzywe, niestyczne do siebie. Można taki układ krzywych na powierzchnię zrzucić (Rys. 13-14).
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 13
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 14
  • Przygotowanie pomocniczej powierzchni – możemy stworzyć pierwszą powierzchnię jako poprawną, w oparciu o istniejące trzy brzegi, oraz dodatkową krzywą pomiędzy nimi, tak aby ustaliła z którąś z istniejących krzywych wspólny kierunek UV. Następnie należy przyciąć taką powierzchnie, jak w poprzednim punkcie, aby zaistniały warunki czterobrzegowe i wypełnić brakujące miejsce drugą poprawną powierzchnią (Rys. 15-16).
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 15
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 16
  • Przycięcie powierzchni – możemy przygotować dwie poprawne powierzchnie, a następnie przyciąć je tak, aby uzyskać powierzchnię wyglądającą jak trójbrzegowa (Rys. 17).
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 17

Następne w kolejności są zagadnienie pięciobrzegowe. Podobnie jak w poprzednim przypadku występuje kilka możliwości:

  • Rozwiązanie dwupowierzchniowe (przycinanie powierzchni) – pierwsza powierzchnia pierwotna zostaje przycięta do warunków czterobrzegowych, druga powstaje na nich właśnie. Na początku należy przygotować dodatkową krzywą, tak aby stworzyła z istniejącymi brzegami podstawowe zagadnienie czterobrzegowe z równomiernym rozkładem kierunków UV. Następnie przycinamy powierzchnię pierwotną pojedynczą krzywą stworzoną na tej powierzchni lub na nią zrzuconą, i wypełniamy brakującą przestrzeń drugą poprawną powierzchnią (Rys. 18-20).
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 18
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 19
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 20

Niestety rozwiązanie poprowadzone jak wyżej niesie ze sobą pewne niedoskonałości w postaci pierwszej powierzchni przyciętej ostro do jednego lub dwóch wierzchołków. Będę ten przypadek nazywał krytycznym wierzchołkiem. Staje się to wyśmienitym przyczynkiem do dalszych kłopotów (Rys. 21).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 21

Pojawią się one bądź w trakcie łączenia takiej powierzchni z sąsiadującymi, bądź w trakcie dalszych operacji, polegających na przycinaniu tego miejsca, bądź też podczas odsuwaniu, np. dla nadania grubości. Lepiej dążyć do sytuacji, w której pierwsza bazowa powierzchnia będzie przycinana bez pozostawiania krytycznego wierzchołka, tak jak na rysunku 22 (i dalszych).

Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 22
  • Rozwiązanie trójpowierzchniowe (bez przycinania powierzchni) – to podejście rozbija powierzchnię pięciobrzegową na trzy wzajemnie styczne powierzchnie, bez obszarów z krytycznymi wierzchołkami, jak poprzednio. To duży plus. Minus to o wiele więcej gimnastyki, aby finalny układ powierzchni przygotować (Rys. 23-24).
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 23
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 24

Ostatnie w kolejności zostanie omówione zagadnienie sześciobrzegowe. Metody jego rozwiązywania są bardzo podobne do omawianego wcześniej zagadnienia pięciobrzegowego. A więc użytkownicy mogą zdecydować się na:

  • Rozwiązanie przycinające powierzchnie – należy rozpocząć od powierzchni pierwotnej, a następnie przyciąć ją, odpowiednią ilość razy, do potrzebnych zagadnień czterobrzegowych (Rys. 25-26).
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 25
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 26
  • Rozwiązanie bez przycinania powierzchni – w tym przypadku użytkownicy muszą rozbić zagadnienie sześciobrzegowe na sześć samodzielnych, lecz wzajemnie stycznych powierzchni. Przygotowanie ich wymaga wcześniej pracy nad odpowiednią siecią krzywych, przecinających się wzajemnie w tym samym miejscu. Krzywe te powinny być rozpięte pomiędzy takimi brzegami, aby tworzyć naturalny kierunek, być jakby w linii (Rys. 27-28).
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 27
Modelowanie Powierzchniowe Rozwiązywanie Zagadnień Wielobrzegowych
Rys. 28

Podsumowanie

Techniki opisane powyżej są uniwersalne i aktualne, bez względu na środowisko CAD, o ile umożliwia ono tworzenie powierzchni typu NURBS oraz krzywych klejonych. Przedstawione rozwiązania znajdują szerokie zastosowania, zwłaszcza w projektowaniu elementów dla motoryzacji (nadwozie, wnętrze auta) oraz produktów konsumenckich o wysokich walorach estetycznych. W produktach tych liczą się przede wszystkim przejścia pomiędzy poszczególnymi powierzchniami, a w zasadzie najlepsze zarządzanie krzywizną na całym obszarze modelu, oraz poprawność „topologiczna” (najlepiej aby wszystkie powierzchnie były czterobrzegowe). Przedstawione techniki pozwolą użytkownikom mieć większe pole manewru w przypadku wątpliwej jakości powierzchni N-brzegowej, przygotowanej z automatu przez środowisko CAD.

Jacek Mydlikowski

artykuł pochodzi z wydania 6 (129) czerwiec 2018

Tagi: CADmodelowanie

Powiązane artykuły

Modelowanie parametryczne czy bezpośrednie
Projektowanie

Modelowanie parametryczne czy bezpośrednie?

Projekt kompozytowego zawiasu w NX CAD
Projektowanie

Projektowanie struktur z materiałów kompozytowych w NX i Fibersim

Złożenie skrzyni Kompas 3D
Projektowanie

Jak skomplikować proste rzeczy

Wyznaczanie bryły brzegowej na potrzeby optymalizacji zużycia materiału
Projektowanie

Wyznaczanie bryły brzegowej na potrzeby optymalizacji zużycia materiału; cz. 1

catia hide/show
Projektowanie

Praca z dużymi złożeniami; cz. 2

Inżynieria odwrotna (reverse engineering) w CATIA 3DEXPERIENCE
Projektowanie

Inżynieria odwrotna (Reverse Engineering) w CATIA 3DEXPERIENCE; cz. 2

najnowsze-wydanie_03-04_2025

Rotor Clip

Tematyka:

aluminium automatyzacja budowa maszyn CAD cięcie CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty laser lotnictwo maszyny rolnicze mechanizm MES modelowanie montaż motocykle motoryzacja obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem polskie projekty pomiary programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
Projektowanie i Konstrukcje Inżynierskie
  • O czasopiśmie
  • Polityka prywatności
  • Kontakt

© ITER 2007-2025

Nie znaleziono
Zobacz wszystkie wyniki
  • STRONA GŁÓWNA
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Technologie
    • Maszyny i urządzenia
    • Części maszyn i urządzeń
    • Konstrukcje
    • Rozwiązania
    • Projektowanie
    • Materiały
    • Historia
    • Inne
  • Czasopismo
    • O czasopiśmie
    • Jak zakupić
    • Archiwum
      • Archiwum 2025
      • Archiwum 2024
      • Archiwum 2023
      • Archiwum 2022
      • Archiwum 2021
      • Archiwum 2020
      • Archiwum 2019
      • Archiwum 2018
      • Archiwum 2017
      • Archiwum 2016
      • Archiwum 2015
      • Archiwum 2014
      • Archiwum 2013
      • Archiwum 2012
      • Archiwum 2011
      • Archiwum 2010
      • Archiwum 2009
      • Archiwum 2008
      • Archiwum 2007
  • Kontakt
  • ­

© ITER 2007-2025
