Lekkie struktury kompozytowe w budowie samochodów

­ Jacek Zbierski
19.08.2025
A A

W związku z przemianami, które dokonują się w przemyśle motoryzacyjnym, w centrum uwagi znajdują się takie aspekty jak efektywność energetyczna, poprawa osiągów i troska o środowisko naturalne. Zasadniczego znaczenia w tym kontekście nabiera redukcja masy pojazdów samochodowych.

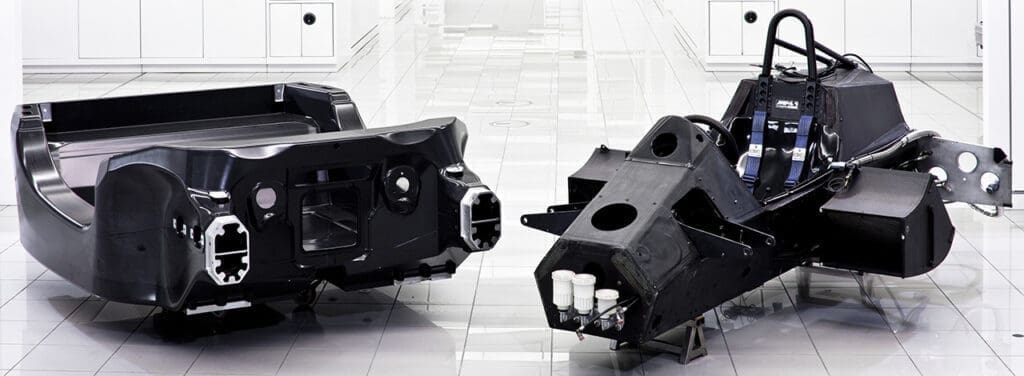

Karbonowe kadłuby typu monocoque
Karbonowe kadłuby typu monocoque McLarena MP4/1 z 1981 roku i 12C z 2011 roku (fot. cars.mclaren.press)

Jednak nawet najlżejsza konstrukcja pojazdu musi wciąż spełniać wymagania w zakresie bezpieczeństwa, komfortu podróżowania i funkcjonalności. Wobec sukcesywnie zaostrzanych norm i regulacji, projektanci i konstruktorzy samochodów, korzystając z najnowszych osiągnięć w dziedzinie inżynierii materiałowej i innowacyjnych rozwiązań technologicznych, starają się osiągnąć nie tylko samą redukcję masy, lecz także zwiększenie integralności i wytrzymałości zderzeniowej konstrukcji. Uwzględniając w budowie pojazdów nowe materiały i procesy produkcyjne, należy zadbać o równowagę między korzyściami, płynącymi z redukcji masy, a ograniczeniami, wynikającymi z charakterystyki technologii wytwarzania, również w ujęciu ekonomicznym.

Przekonali się o tym pionierzy wykorzystania lekkich materiałów w budowie samochodów. Historycznie pierwszy samochód z nadwoziem kompozytowym – Soybean Car Forda z 1941 roku, zbudowany był na stalowej ramie rurowej, na której zainstalowano złożone z czternastu paneli nadwozie, wykonane z włókien sojowych w matrycy z żywicy fenolowo-formaldehydowej. Całość ważyła około 900 kg, podczas gdy seryjne modele Forda z tego czasu ważyły ponad 1300 kg. Reklamowany jako samochód z plastiku, prototypowy Ford miał zademonstrować możliwość redukcji zużycia stali w produkcji motoryzacyjnej, która jednak wkrótce została drastycznie ograniczona w związku z przystąpieniem Stanów Zjednoczonych do wojny. W takich warunkach zaniechano dalszego rozwoju idei samochodu z tworzywa, a sam Soybean Car uległ zapomnieniu do tego stopnia, że nie zachował się nawet prototypowy egzemplarz.

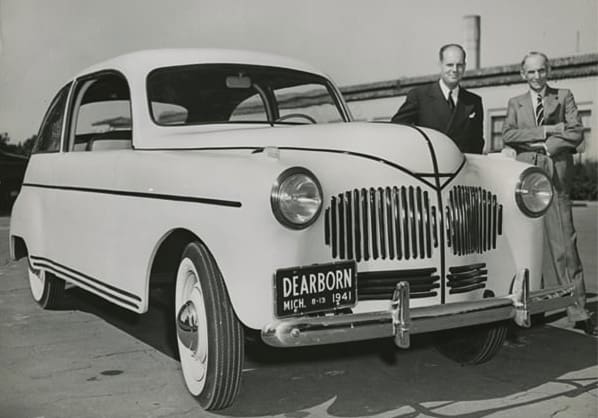

ford soybean car 1941
Pierwsze kompozytowe nadwozie – Soybean Car Forda z 1941 roku

Do koncepcji samochodu z tworzywa wrócono zaraz po wojnie, z nowym entuzjazmem i bagażem doświadczeń zdobytych w przemyśle lotniczym w dziedzinie technologii kompozytowych. W 1946 amerykański konstruktor, wizjoner i wynalazca, William Bushnell Stout, zaprezentował samochód własnej konstrukcji – Stout Forty Six, zbudowany z kompozytu GFRP (glass fiber reinforced plastic). Był to pierwszy pojazd z monolitycznym kadłubem kompozytowym. Jego podłogę wykonano z grubej na 5 cm płyty z kompozytu przekładkowego z rdzeniem o strukturze plastra miodu. Stout był świadomy tego, że w tamtych czasach auto, które miałoby kosztować dziesięć tysięcy dolarów, nie odniosłoby rynkowego sukcesu. Jak sam tłumaczył, zbudował Forty Six raczej jako demonstrator możliwości kompozytu zbrojonego włóknami szklanymi w zastosowaniach strukturalnych, zgodnie z zasadą, która przyświecała wszystkim jego projektom: uprościć i dodać więcej lekkości.

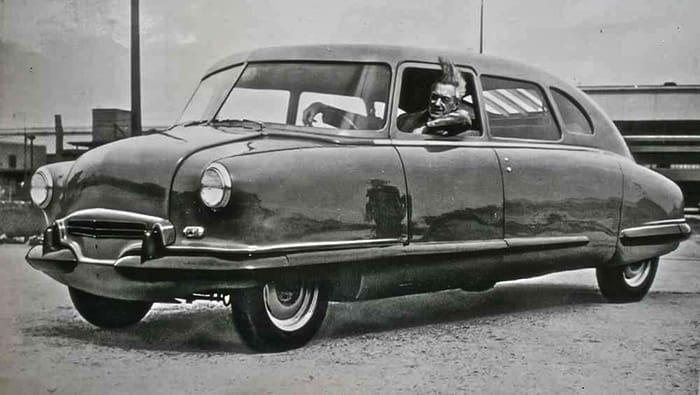

stout 46 project y
Rok 1946. William Bushnell Stout za kierownicą 46

Na przełomie lat czterdziestych i pięćdziesiątych powstał szereg hobbystycznych nadwozi samochodowych z laminatu poliestrowo-szklanego, takich jak Brooks Boxer, Glasspar G2 oraz Alembic I i II. Wybuch wojny w Korei spowodował jednak przestawienie amerykańskiej gospodarki i przemysłu na wojenne tory. Cała produkcja żywic poliestrowych trafiała na potrzeby przemysłu zbrojeniowego.

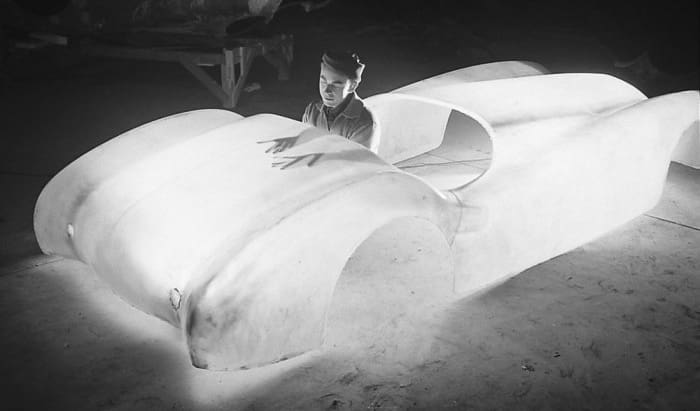

Plastic Bodies for Autos fotoreportaż Life Magazine z lutego 1952
Plastic Bodies for Autos: fotoreportaż Life Magazine z lutego 1952

W 1953 roku zadebiutował Chevrolet Corvette, pierwszy seryjnie produkowany samochód z nadwoziem kompozytowym na ramie stalowej. Dla przyspieszenia produkcji, jego nadwozie podzielono na 62 większe i mniejsze, wytwarzane oddzielnie segmenty z GFRP, łączone w jedną całość na linii montażowej. Według szacunków planistów, wykonanie oprzyrządowania do produkcji blach karoseryjnych dla metalowego nadwozia Corvette wiązałoby się z kosztami rzędu pięciu milionów dolarów. Tymczasem koszt kompletu form i narzędzi do produkcji nadwozia z kompozytu zamknął się w granicach pięciuset tysięcy dolarów. Całość nadwozia ważyła 162 kilogramy, trzy razy mniej, niż gdyby było wykonane ze stali.

Nie obyło się jednak bez problemów. Pierwsze egzemplarze kompozytowych nadwozi Chevroleta przeciekały i miały pofalowane powierzchnie zewnętrzne, a włókna zbrojenia pękały wzdłuż spoin. Duża część z pierwszej serii trzystu egzemplarzy trafiła na wystawy na targach i w salonach sprzedaży. Na sukces modelu trzeba było poczekać do 1955 roku, kiedy po przeniesieniu produkcji do St. Louis, zaczęto montować w Corvette silnik V8, co sprawiło, że auto nabrało bardziej sportowego charakteru.

Rok 1957 kieruje naszą uwagę z kolei do Europy, gdzie w zakładach Lotusa powstał pierwszy seryjnie produkowany samochód z kompozytowym kadłubem typu monocoque – Lotus Elite (Type 12). Dzięki kompozytowej konstrukcji z GFRP auto było lżejsze i sztywniejsze. Napędzany silnikiem o mocy zaledwie 75 koni mechanicznych samochód zyskiwał sportową charakterystykę właśnie dzięki niskiej masie – ważył 673 kg. Jego kompozytowe nadwozie, którego bryłę zaprojektował Peter Kirwan-Taylor, było również bardzo aerodynamiczne jak na swoje czasy (współczynnik oporu aerodynamicznego Cd = 0,29).

Colin Chapman, twórca i główny konstruktor Lotusa, podobnie jak wcześniej Stout, w pracy nad samochodami kierował się zasadą: uprościć, a następnie dodać lekkości. O wielkim znaczeniu, jakie przywiązywał do niskiej masy może świadczyć fakt, że w kontrakcie na budowę nadwozi dla pierwszej serii 250 samochodów modelu Elite z firmą Maximar Boats zawarto klauzulę, która zakładała penalizację za każdym razem, gdy masa któregoś kompletu nadwozia przekroczyła 138 kg. Niestety wyśrubowane wymagania Chapmana trochę wyprzedziły tamte czasy. Nadwozie, choć było w stanie udźwignąć ciężar silnika i kierowcy, było tak cienkie, że uginało się pod naciskiem dłoni. Dały się słyszeć pogłoski, że w jednym z prototypów doszło do zerwania mechanizmu różnicowego, który okazał się zbyt ciężki dla punktów mocujących do nadwozia. Zerwaniu miały ulegać także mocowania zawieszenia. Nowa seria produkcyjna, zamówiona u Bristol Aeroplanes, wyposażona była już w nieco grubsze, poprawione nadwozia.

W kolejnych dekadach technologie kompozytowe stały się ważnym elementem rozwoju konstrukcji bolidów F1, zarówno w aspekcie strukturalnym, jak i aerodynamicznym. W zaprezentowanym w 1970 roku Lotusie 72, zamiast pojedynczej chłodnicy w nosie pojazdu, zainstalowano dwie chłodnice, po jednej z każdej strony kokpitu. Z laminatu szklanego wykonane były wystające z kadłuba obudowy chłodnic i poszycie spłaszczonego nosa, lepiej zintegrowanego z przednimi skrzydłami. W krótkim czasie wszystkie zespoły podchwyciły pomysł Lotusa, co spowodowało odejście od dotychczasowego, cylindrycznego kształtu kadłuba bolidów, które przyjęły formę bardziej zbliżoną do znanej obecnie.

Lotus 78 z 1977 roku i Lotus 79 z 1978 skonstruowano z myślą o wykorzystaniu efektu przypowierzchniowego w celu zwiększenia docisku aerodynamicznego. Były wyposażone w specjalne kurtyny boczne z laminatu szklanego, uszczelniające przepływ powietrza w przegrodach bocznych, funkcjonujących na zasadzie dyszy Venturiego. Wszystkie one, począwszy od Lotusa 25 z 1962 roku, były zbudowane w oparciu o jeszcze aluminiowy monocoque. W 1981 roku Lotus przedstawił z kolei model 88, który jako pierwszy wykorzystywał na większą skalę kompozyty węglowe CFRP (carbon fiber reinforced plastic) do budowy elementów strukturalnych, w tym pierwszego monolitycznego kadłuba monocoque z tego materiału. Zbudowany według koncepcji podwójnego kadłuba (wewnętrznego i zewnętrznego, z przepływem powietrza między jednym a drugim na zasadzie dyszy Venturiego), bolid Lotusa okazał się jednak zbyt kontrowersyjny, a naciski konkurencji doprowadziły do jego dyskwalifikacji. W tym samym roku zadebiutował McLaren MP4/1, który ostatecznie przeszedł do historii jako pierwszy bolid z kompozytowym kadłubem monocoque z CFRP.

cały artykuł jest dostępny w wydaniu płatnym 7/8 (214/215) lipiec/sierpień 2025

JAK ZAKUPIĆ?

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: kompozytymotoryzacja

Powiązane artykuły

Koncepcyjna Toyota
Materiały

Nowe materiały do nowych projektów

włókna węglowe
Materiały

Recykling włókna węglowego

Przekrój Przekładni Głównej I Mechanizmu Różnicowego O Momencie Tarcia Sterowanym Sygnałem Zewnętrznym
Rozwiązania

Mechanizmy różnicowe: polskie prace badawczo-rozwojowe; cz. IV

Zbysław Szwaj
Inne

W Polsce mamy pole do innowacji

Tytanowe Felgi Przyszłości
Aktualności

Tytanowe felgi przyszłości

CZ 250 Tourist Sport
Historia

CZ – motocykle ze Strakonic

Rotor Clip

Tematyka:

aluminium budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty konstruktor laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia narzędzia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop
wstępne napięcie łożyska bearing preload
Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
