Praktyczny dobór parametrów zgrzewania punktowego

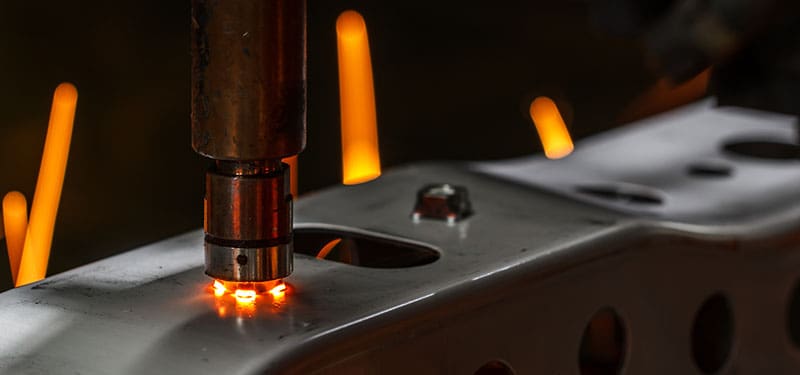

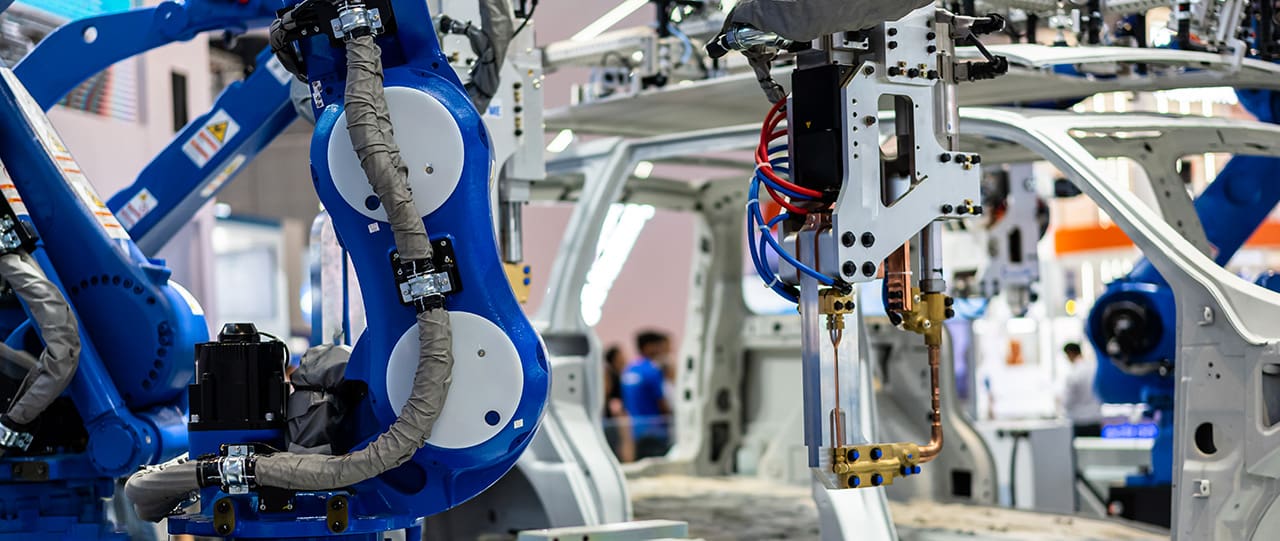

fot. THINK b | Adobe Stock

Mimo ogromnego postępu w spajaniu metali zgrzewanie punktowe jest wciąż dość powszechnie stosowane w łączeniu kadłubów nadwozi samochodowych oraz w wielu innych przemysłach, gdzie występuje potrzeba pewnego łączenia ze sobą blach (najczęściej cieńszych) różnych metali.

Zgrzewanie punktowe jest najbardziej rozpowszechnioną metodą zgrzewania, którą stosuje się przy łączeniu blach ze stali węglowych i stopowych oraz metali nieżelaznych. Maksymalna grubość zgrzewanych blach zależy od mocy zgrzewarki i rodzaju zgrzewanego materiału.

Wyróżnia się podział zgrzewania punktowego ze względu na doprowadzanie prądu do zgrzewanych elementów:

  • dwustronne jednopunktowe,
  • dwustronne dwupunktowe,
  • jednostronne jedno- lub dwupunktowe.

Cykl zgrzewania punktowego obejmuje następujące etapy:

  • dociśnięcie do siebie łączonych elementów elektrodami zgrzewarek i pod napięciem prądu zgrzewania,
  • nagrzewanie elementów w miejscu łączenia (może być jedno impulsowe lub wieloimpulsowe), co powoduje utworzenie ciekłego jądra zgrzeiny,
  • stygnięcie jądra zgrzeiny, co powoduje powstanie jednolitego połączenia, po wyłączeniu prądu zgrzewania.

Podstawowymi parametrami zgrzewania punktowego są:

  • natężenie prądu zgrzewania,
  • czas przepływu prądu,
  • siła docisku elektrod.

Parametry te dobierane są najczęściej z normatywów lub na podstawie przeprowadzonych prób zgrzewania, w zależności od: rodzaju metalu, grubości blachy, kształtu i wymiarów zgrzewanych elementów oraz wymagań stawianych konstrukcji.

Stosuje się następujące parametry zgrzewania:

  • Sztywne, gdzie występuje duże natężenie prądu, duża siła docisku i krótki czas przepływu prądu. Stosowane są one najczęściej w produkcji wielkoseryjnej, a złącza posiadają wtedy małą strefę nagrzania. Zapewniają też dużą wydajność zgrzewania i małe zużycie energii elektrycznej.
  • Miękkie, gdzie stosuje się mniejsze natężenia prądu, mniejsze siły docisku i dłuższe czasy przepływu prądu. Wtedy proces zgrzewania przebiega w sposób wolniejszy, co powoduje wzrost szerokości strefy ciepła i odkształceń złączy. Jednak ich stosowanie daje najczęściej lepszą jakość złącza, mniejsze możliwości podhartowania złącza i mniejszą skłonność do występowania pęknięć w złączach.

Przy projektowaniu złączy zgrzewanych punktowo powinno stosować się poniższe zasady:

  • Złącza punktowe najlepiej tak zaprojektować, żeby zgrzeiny punktowe pracowały na ścinanie, a nie na rozciąganie lub skręcanie.
  • Powierzchnie detali zgrzewanych powinny być płaskie i dobrze przylegać do siebie.
  • Należy unikać wykonywania zgrzein w narożach.
  • Średnicę zgrzeiny ustala się w zależności od grubości blach.
  • Przy wymaganej większej liczbie zgrzein grupuje się je w rzędach.
  • Zgrzeiny nie mogą być zbyt blisko siebie ze względu na bocznikowanie prądu; zalecana minimalna odległość pomiędzy osiami zgrzein to 25 mm.
  • Nie można zgrzewać więcej niż trzy blachy. Cieńsza blacha powinna być na górze (przy dwóch blachach) lub w środku (przy trzech różnych blachach).
  • Złącza powinny być tak projektowane, żeby można je było zgrzewać za pomocą zgrzewania dwustronnego jednopunktowego.
  • Należy stosować jak najmniejszą możliwą długość zgrzewadeł zgrzewarki (kleszczy).
  • Ustalenie skomplikowanych niekiedy kształtów zgrzewadeł jest trudne. Można posiłkować się praktycznymi modelami dopasowania do miejsca zgrzewania wykonując modele z miękkiego drutu.

cały artykuł dostępny jest w wydaniu 12 (147) grudzień 2019

JAK ZAKUPIĆ?

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: zgrzewanie

Powiązane artykuły

Kształtowanie i badania eksploatacyjne elektrod do zgrzewania punktowego
Analizy, symulacje

Kształtowanie i badania eksploatacyjne elektrod do zgrzewania punktowego

Zgrzewanie indukcyjne łukowe
Technologie

Zgrzewanie indukcyjne łukowe; zasady zgrzewania, wady połączeń, wymagania jakościowe

zgrzewanie tarciowe FSW
Technologie

Zgrzewanie tarciowe liniowe z przemieszaniem (FSW – Friction Stir Welding)

zgrzewanie tarciowe z przemieszaniem materiału zgrzeiny FSW
Technologie

Rozwój technologii zgrzewania tarciowego z przemieszaniem materiału zgrzeiny

Zrobotyzowane Stanowisko Zgrzewania Kołków
Maszyny i urządzenia

Zrobotyzowane stanowisko zgrzewania kołków

Stanowisko Do Zgrzewania Ultradźwiękowego
Technologie

Zastosowanie technologii zgrzewania ultradźwiękowego w motoryzacji

Rotor Clip

Tematyka:

aluminium automatyzacja budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty konstruktor laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop
wstępne napięcie łożyska bearing preload

ZWCad
Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
