Siła Ursusa; cz. 1

­ Jacek Gembara
08.07.2011
A A

W 1893 roku przy ulicy Siennej 15 w Warszawie, siedmiu dżentelmenów: Ludwik Rossmann, Kazimierz Matecki, Emil Schonfeldt, Ludwik Fijałkowski, Stanisław Rostowski, Aleksander Radzikowski i Karol Strasburger, wykorzystując pieniądze przeznaczone na posag swoich siedmiu córek, postanowili założyć fabrykę (Przemysłowe Towarzystwo Udziałowe) produkującą armaturę dla cukrowni, gorzelni i przemysłu spożywczego. Źródło, z którego pochodziły fundusze upamiętniono symbolem „P7P”, czyli posag siedmiu panien.

posag siedmiu panien ursus

Stopniowo rozszerzono produkowany asortyment o zawory i rurociągi dla ogrzewania i wodociągów. Interes szedł świetnie i firma po trzech latach działalności zatrudniała już 50 pracowników, mając obroty roczne na poziomie 45 000 rubli. W 1900 roku wynosiły one już 150 000 rubli. Ciekawostką może być fakt, że bracia Lindley przy budowie warszawskich filtrów korzystali niemal wyłącznie z zaworów budowanych w Ursusie.

W 1907 roku zmieniono nazwę firmy na „Towarzystwo Udziałowe Specyalnej Fabryki Armatur i Motorów” oraz zastąpiono znak P7P nazwą handlową „URSUS” (łac. niedźwiedź), zainspirowaną jedną z głównych postaci powieści „Quo vadis” Henryka Sienkiewicza, słynącą z siły. Ponownie rozszerzono asortyment produkcji, tym razem o stacjonarne silniki spalinowe, średnioprężne dwu i czterosuwowe z zapłonem od gruszy żarowej, o mocy od 5 do 60 KM, zasilanych paliwem ciężkim i spirytusem, wzorowane na produktach szwedzkiej firmy Bolinder.

Wkrótce okazało się, że pomieszczenia przy ulicy Siennej 15 są za małe by można było – korzystając tylko z nich – sprostać rosnącej liczbie zamówień. W 1910 roku, we wsi Wola (w okolicach dzisiejszej ulicy Skierniewickiej), wykupiono więc 4 hektary gruntów, gdzie po wybudowaniu nowej fabryki (początkowo były to cztery hale produkcyjne, później również własna kuźnia) przeniesiono produkcję silników. Armaturę nadal produkowano przy ulicy Siennej 15.

Hala produkcyjna Ursusa – początek XX wieku
Hala produkcyjna Ursusa – początek XX wieku

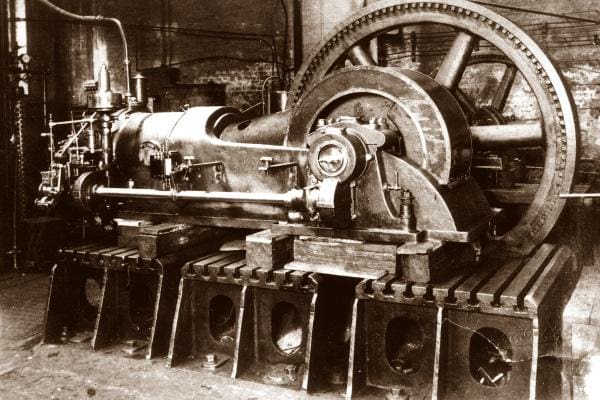

silnik stacjonarny Ursus
Jeden z późniejszych modeli silnika stacjonarnego podczas próby stanowiskowej. Tego typu silniki budowano już w nowych zakładach na warszawskiej Woli

W 1912 r. zakupiono licencję od firmy Fielding und Platt na produkcję silników o mocy 70 KM napędzanych gazem. Z czasem podstawą produkcji Ursusa stały się duże silniki o mocy do 450-600 KM, eksportowane głównie do carskiej Rosji.

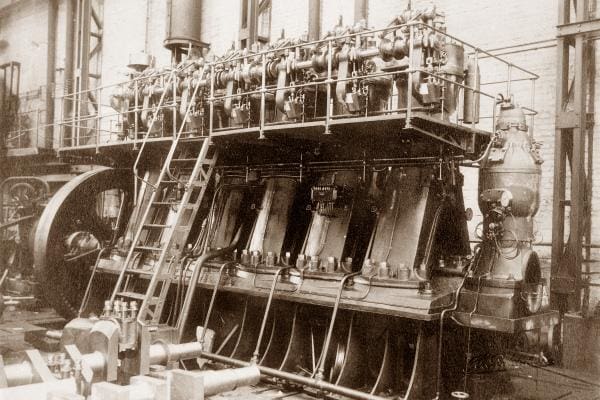

Silnik okrętowy Ursus o mocy 600 KM
Silnik okrętowy o mocy 600 KM

Pierwszą próbę skonstruowania ciągnika rolniczego w dziejach firmy Ursus zainicjował w roku 1915 profesor Politechniki Warszawskiej Karol Taylor. Prototyp tej maszyny był gotowy w 1918 r.

Pierwszy ciągnik zbudowany w Ursusie przez Karola Taylora w 1918 r.
Pierwszy ciągnik zbudowany w Ursusie przez Karola Taylora w 1918 r.

Niestety, ciągnik ten nie wszedł do produkcji. Profesor Taylor wybrał niezbyt szczęśliwy okres. Wojna światowa, a potem kryzys i kłopoty finansowe firmy w latach 1920-22 nie sprzyjały wdrażaniu nowych pomysłów w życie. Firma musiała imać się innych form działalności by przetrwać ten trudny okres. Prawie całe wyposażenie fabryki przy ulicy Skierniewickiej (wówczas – wieś Wola) „wyewakuowano” (czytaj: zagrabiono) do Rosji. Z braku oprzyrządowania produkcyjnego zajmowano się wówczas naprawami samochodów dla wojska. Niestety i to nie pomogło i firma, niegdyś kwitnąca, w nowej, rozgrabionej przez byłych okupantów Polsce (co stanie się później niemal tradycją) stała na skraju bankructwa. Tu z pomocą przyszło młode Państwo Polskie i Ursus otrzymał w 1923 roku pożyczkę rządową w Państwowym Banku Gospodarstwa Krajowego w wysokości 500 000 dolarów na budowę fabryki i opracowanie dwóch typów ciężarówek. Była to na owe czasy kwota ogromna. Zakupiono 87 000 m2 terenu w Czechowicach (obecnie Ursus) i przystąpiono jeszcze w tym samym roku do budowy fabryki zwanej odtąd Zakłady Mechaniczne Ursus. Zbudowano tam w zasadzie dwie niezależne od siebie fabryki. Jedną była fabryka samochodów a drugą Fabryka Metalurgiczna, nazywana też odlewnią żeliwa i metali półszlachetnych. O rozmachu inwestycyjnym świadczy, iż sama hala obrabiarek miała powierzchnię 10 000 m2 (!) i wyposażona została w najnowsze maszyny sprowadzone z Anglii i USA, a powstała w zaledwie 87 dni… Odlewnia mogła wyprodukować 3600 ton żeliwa rocznie. Najnowsze maszyny, technologie, hale, personel. Wszystko na najwyższym, światowym poziomie.

Niestety, już wówczas pojawiły się opinie o przeinwestowaniu projektu. Moce produkcyjne fabryki pozwalały wytwarzać 750 samochodów rocznie, na jedną tylko zmianę (!). Tymczasem zapotrzebowanie rynku krajowego było na poziomie jedynie 350 sztuk rocznie. Pojawiło się też opóźnienie w realizacji przedsięwzięcia. Otwarcie nastąpiło dopiero w 1928 roku zamiast planowanego na rok 1926. W czasie, kiedy budowa fabryki trwała w najlepsze, zastanawiano się, jakiej marki samochody będą tam produkowane.

Postanowiono, że najlepiej będzie zorganizować rajd na dystansie 3000 km, w którym wezmą udział marki brane pod uwagę. Ta, której auto zwycięży miała dostać kontrakt. Trasa rajdu wiodła w większości po rozmokłych drogach gruntowych. Tak zresztą wyglądały wówczas typowe polskie drogi. Ustalono minimalną średnią prędkość dla samochodów 3-tonowych: 20 km/h a dla 1,5-tonowych: 35 km/h. Z uwagi, iż wszystkie auta (z wyjątkiem 3-tonowej SPA) ukończyły rajd w wyznaczonym czasie zdecydowano, iż badanie techniczne po zakończonym rajdzie pomoże wyłonić zwycięzcę. W klasie ładowności do 3 ton najlepiej wypadły Berliet CBA i De Dion-Bouton, a w klasie do 1,5 tony De Dion-Bouton i SPA 25 C Polonia. Tak wiec auta francuskiej firmy De Dion-Bouton powinny były trafić do nowej fabryki. Tak się jednak nie stało. Zdecydowano, że w nowej fabryce będą produkowane auta włoskiej marki SPA. Skąd my to znamy…? Jedno z oficjalnych wyjaśnień mówi, że była to jedyna szansa na odzyskanie niezbyt rozsądnie zainwestowanych dolarów. Czy o to chodziło? Można się jedynie domyślać. Wojsko nie zgodziło się jednak na produkcje 3-tonowej SPA gdyż ta odpadła jeszcze w trakcie rajdu. Zdecydowano więc, pod naciskiem władz wojskowych, że zamiast 3-tonowej SPA będzie produkowany Berliet CBA. Nie mogło więc już być mowy o unifikacji obu modeli produkowanych aut. A to rodziło poważne komplikacje. Umowa z Departamentem Technicznym Spraw Wojskowych mówiła o dostawie 600 samochodów 3-tonowych, w trzech partiach po 200 sztuk, oraz 450 sztuk półtoratonowych, w partiach po 150. Pierwsza partia miała być dostarczona wojsku w postaci całkowicie zmontowanych we Włoszech samochodów – do końca 1925 roku, druga, zmontowana już w Polsce z dostarczonych z Włoch części, do końca roku 1926, a trzecia miała zostać całkowicie wyprodukowana w Polsce do końca 1927 roku. Z uwagi to, iż wojsko odrzuciło 3 tonowe SPA, postanowiono sprowadzić 400 sztuk zmontowanych we Francji Berlietów CBA.

Niestety Ursus w owym czasie nie był gotów ani do montażu, ani do produkcji. Władze Ursusa nie ukrywały, iż zamierzały produkować u siebie wyłącznie samochody marki SPA, toteż żaden z inżynierów Ursusa nie pofatygował się na – choćby krótkie – szkolenie do fabryki Berlieta w Lyonie. Zaskakującym jest jednak fakt, że podobną postawę Ursus prezentował w odniesieniu do przygotowań do produkcji włoskiego 1,5-tonowego SPA. Początkowo tylko jeden inżynier i to z ramienia wojska (inż. Karaczkiewicz) pojechał do Włoch by zapoznać się z technologią produkcji. Później dołączyli Tadeusz Hennel i Witold Jakusz (kierownik Biura Technicznego Fabryki Samochodów ZM Ursus). Naturalną konsekwencją takiej postawy były piętrzące się problemy z pasowaniami i doborem odpowiednich materiałów przy wdrażaniu produkcji. Spowodowało to kolejne opóźnienie w rozpoczęciu produkcji. Ostatecznie, wojsko po otrzymaniu 400 sztuk Berlietow CBA, zgodziło się na zastąpienie niedostarczonej jeszcze ostatniej partii 200 ciężkich Berlietow i 150 sztuk lekkich SPA przez samochody 3-tonowe SPA, w ilości zwiększonej do 375 sztuk.

Jedno z pierwszych podwozi Ursusa typu A zbudowane w Czechowicach
Jedno z pierwszych podwozi Ursusa typu A zbudowane w Czechowicach

Produkcję Ursusa typ A, opartego na licencji włoskiego SPA 25C Polonia, uruchomiono w 1929 roku. Biuro Konstrukcyjne pod kierownictwem wspomnianego już inż. Witolda Jakusza opracowało kilka odmian nadwoziowych i podwoziowych opartych na licencyjnych podzespołach, takich jak odmiana autobusowa o powiększonym rozstawie osi, oznaczona jako typ AW czy odmiana trzyosiowa o układzie napędowym 6X4, oznaczona jako typ AT.

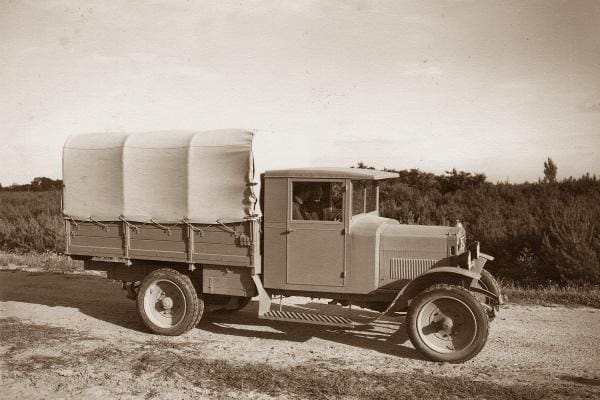

Ursus typ A SPA 25C Polonia
Ursus typ A na licencji włoskiej SPA 25C Polonia w podstawowej wersji z kabiną projektu polskich inżynierów. Włoska kabina nie posiadała drzwi i oszklenia bocznego

Ogółem do 1933 roku, kiedy to zakończono produkcję, zbudowano 884 sztuki Ursusa typu A, w tym pewną ilość podwozi autobusowych AW. Powód zaniechania produkcji był prosty. Brak zainteresowania Ursusami ze strony klientów cywilnych. Ursus typ A miał zbyt małą ładowność, a autobus typ AW – zbyt małą pojemność. Powiększenie ładowności nie wchodziło w rachubę z uwagi na zbyt słabe silniki i podzespoły jezdne. W efekcie moc produkcyjna przewyższała ponad dwukrotnie realne zapotrzebowanie. Wszystko to doprowadziło rychło do upadku spółki w 1930 roku. Po oficjalnym ogłoszeniu upadłości zakłady upaństwowiono i włączono do Państwowych Zakładów Inżynierii (PZInż), w których skład wchodziły również Centralne Warsztaty Samochodowe (CWS). Pod skrzydłami PZInż Ursus nadal działał i produkował silniki, i wyposażenie militarne dla Wojska Polskiego.

Fabryka pod swoja własną nazwą pojawiła się ponownie dopiero po roku 1945.

Jacek Gembara

Bibliografia:

A. Rummel, Polskie konstrukcje i licencje motoryzacyjne w latach 1922-1980

A. Glajzer, Samochody ciężarowe Ursus 1928 – 1930

materiały archiwalne ZM Ursus

retrotraktor.pl

ursus.go.pl

artykuł pochodzi z wydania 5 (44) maj 2011

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: maszyny rolniczemotoryzacjapolskie projekty

Powiązane artykuły

Napęd Windy Technologicznej
Maszyny i urządzenia

Napęd windy technologicznej

Volkswagen typ 82 Kübelwagen
Inne

Historia jednej półosi

Stilfold technologia, która stoi za sukcesem skutera Stilride
Aktualności

Stilfold – technologia, która stoi za sukcesem skutera Stilride

ATS powraca na tory
Konstrukcje

ATS powraca na tory

Tytanowe Felgi Przyszłości
Aktualności

Tytanowe felgi przyszłości

Dwupowłokowe panele z porowatym wypełnieniem do budowy obudowy zespołów akumulatorowych
Aktualności

Dwupowłokowe panele z porowatym wypełnieniem do budowy osłon zespołów akumulatorowych

Tematyka:

aluminium budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty konstruktor laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia narzędzia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop
ceramiczne elementy maszyn

pneumatyka
Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
