Ogólny rozwój oprogramowania wspomagającego prace projektowe nie mógł ominąć dziedziny mechaniki płynów. Praktycznie wszyscy główni dostawcy programów parametrycznych 3D CAD oferują indywidualne moduły obliczeniowe do przeprowadzania analiz z obszaru mechaniki płynów. Programy te, bazujące na metodzie elementu skończonego (MES) nazywane są oprogramowaniem CFD (Computional Fluid Dynamics).
Sprężone powietrze jako ciecz ściśliwa, wymaga kompleksowych algorytmów symulacyjnych umożliwiających analizę zależności ciśnienia, temperatury oraz przepływu masy. Zmianie może ulec charakter przepływu z laminarnego na turbulentny, jak i prędkość przepływu, z poddźwiękowej w naddźwiękową, powodując zmianę praw przepływu.
Ostatnie edycje tych programów umożliwiają uwzględnienie wszystkich czynników i przeprowadzenie pełnych oraz rzetelnych analiz.
Kiedy i jak programy CFD są używane? W artykule przedstawiono przykładowe aplikacje.
Oprogramowanie CFD przy konstrukcji komponentów

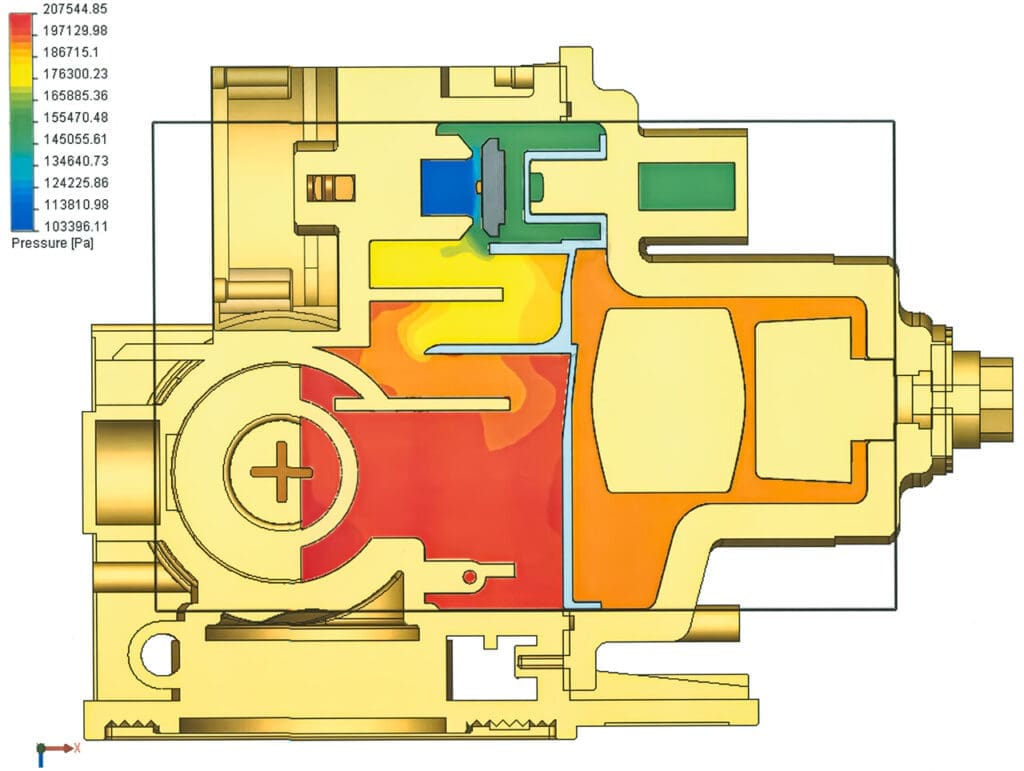

W konstrukcji komponentów pneumatycznych głównym zadaniem jest taka optymalizacja przepływu, aby uzyskać możliwie najmniejszy spadek ciśnienia.
cały artykuł dostępny jest w wydaniu 12 (40) grudzień 2010
