Projektowanie procesów obróbczych

­ Jarosław Straszak
24.05.2013
A A
Projektowanie procesów obróbczych

Możliwości współczesnych obrabiarek pozwalają na obróbkę materiału z wykorzystaniem różnych metod, a różnorodność zabiegów umożliwia opracowanie procesu na wiele sposobów. Jeżeli dodamy do tego systemy wspomagające, będziemy mogli wykonać właściwie każdy rodzaj i kształt operacji. Tylko jak wybrać odpowiednią strategię obróbki, skoro możemy wykonać jeden zabieg na kilka sposobów, lub też który wybrać pierwszy, gdy mamy możliwość obróbki kilku płaszczyzn?

Przedstawmy proces obróbki na przykładzie centrum frezarsko-wytaczarskiego, ze względu na duże możliwości obróbcze i szeroki zakres zabiegów. Każdy proces obróbki zaczynamy od opracowania strategii, doboru odpowiedniej obrabiarki, narzędzi, parametrów i sposobu zamocowania. Pierwszą i bardzo ważną rzeczą jest wybór odpowiedniej obrabiarki – również gabarytowo. Jeżeli wyjdziemy z założenia, że mając obrabiarkę o dużym polu obróbczym możemy wykonać każdy detal mieszczący się w zakresie maszyny, to jest to prawda. Lecz jeżeli założymy, że nasz detal jest kilkakrotnie mniejszy od pola obróbczego maszyny, to nastąpi zwiększenie czasu obróbki o kilkanaście procent, mimo że zakres procesu będzie identyczny. Detal zostanie obrobiony, ale nie przełoży się to na jakość i koszt wykonania. Wybór odpowiedniej maszyny do wielkości obrabianego elementu jest bardzo ważny. Wiele osób bagatelizuje ten problem, co prowadzi w dużej mierze do zmniejszenia wydajności maszyny, szybszego zużycia narzędzi i braku wykorzystania potencjału obrabiarki.

bazowanie przedmiotu obrabianego
bazowanie przedmiotu obrabianego
Przykład ustawienia detalu na stołach o różnych wielkościach; w drugim przypadku nie jesteśmy w stanie obrobić detalu z każdej strony

Jak już dobierzemy odpowiednią obrabiarkę to następnym krokiem będzie opracowanie sposobu zamocowania. Najlepszym rozwiązaniem jest ustawienie części obrabianej w taki sposób, który umożliwia dostęp do jak największej liczby płaszczyzn w jednym zamocowaniu, a także nie utrudnia dostępu narzędzia do płaszczyzny obrabianej. Mając już dobraną obrabiarkę i sposób zamocowania możemy zabrać się do tworzenia procesu obróbki. W artykule przedstawimy klasyczny proces składający się z obróbki zgrubnej i wykańczającej.

obróbka trzyosiowa
obróbka pięcioosiowa
Przykłady obróbki w trzech i pięciu osiach

Spróbujmy przeanalizować rodzaje obróbki, zaczynając od obróbki zgrubnej. Tę prostą z reguły obróbkę też można wykonać na wiele sposobów. Możemy pracować w pięciu osiach lub w trzech, frezować lub wytaczać, wykonywać obróbkę ciężką lub lekką.

Pracując w układzie trzyosiowym na pewno zwiększamy sztywność obróbki, co pozwala na pracę narzędziami o dużej głębokości i szerokości skrawania; pracując w układzie pięcioosiowym mamy możliwość obrobienia kilku płaszczyzn jednocześnie lecz zmniejszamy sztywność układu, w którym pracujemy. Możemy też pracować w układzie tokarskim za pomocą głowicy wytaczarskiej, lecz w tym przydatku zakres obróbki zostanie ograniczony tylko do zabiegów tokarskich.

Przykład obróbki tego samego otworu na dwa różne sposoby (frezowanie i wytaczanie)

Dobierając rodzaj obróbki musimy brać pod uwagę przede wszystkim jej kształt i głębokość. Każdy zabieg o dużej głębokości łatwiej jest wytoczyć niż frezować, ze względu na działanie sił skrawania. W przypadku obróbki miejsc łatwo dostępnych lepiej zastosować frezowanie, gdyż to jest obróbka bardziej wydajna. W obróbce zgrubnej nie są wymagane duże dokładności, gdyż chodzi głównie o usunięcie jak największej ilości materiału w jak najkrótszym czasie. Są też zabiegi, które można wykonać tylko za pomocą frezowania lub tylko za pomocą wytaczania – w tych przypadkach nie mamy zbyt wielkiego wpływu na rodzaj obróbki. Pozostaje nam tylko dobranie odpowiedniej strategii i parametrów.

projektowanie obróbki wykończającej powierzchni
projektowanie obróbki wykończającej powierzchni
Przykładowa obróbka płaszczyzn i otworów w obróbce wykańczającej

Obróbka zgrubna przeważnie kojarzona jest z obróbką ciężką, lecz możliwości dzisiejszych obrabiarek, w powiązaniu z systemami wspomagającymi, pozwalają na równie wydajną pracę przy małych głębokościach i dużych parametrach skrawania. Zaletą takiej obróbki jest przede wszystkim mniejsze obciążenie maszyny, kultura pracy narzędzia, działanie mniejszych sił skrawania – co pozwala na pracę na większych wysięgach. Wadą takiego rozwiązania są duże oczekiwania co do parametrów obróbczych, duża część obrabiarek nie jest w stanie spełnić warunków pracy narzędzia.

Detal po obróbce zgrubnej ustawiony do obróbki wykańczającej
Detal po obróbce zgrubnej ustawiony do obróbki wykańczającej

Dla każdego elementu obrabianego, obróbka zgrubna będzie wyglądać inaczej. W przypadku niewielkiej kostki wykonamy kilka prostych zabiegów, patrząc jednak na odlew czy element spawany mamy większe pole manewru. Starajmy się jednak pamiętać, że jest to obróbka zgrubna i nie komplikujmy jej za bardzo.

obróbka jednobazowa
obróbka wielobazowa
Obróbka z wykorzystaniem jednej bazy i obróbka z kilkoma niezależnymi bazami

Jeżeli chodzi o obróbkę wykańczającą to jest to ostateczna faza procesu. Po jej wykonaniu otrzymujemy efekt finalny. Głównym celem tej części procesu jest wykonanie elementu w jak najwyższej jakości, zgodnie z założeniami konstrukcyjnymi, oczywiście w możliwie krótkim czasie. Pamiętajmy, że po obróbce wykańczającej nie ma już możliwości wykonania żadnych poprawek. Tylko jak ją wykonać, by nie popełnić jakiegoś błędu? Podobnie jak obróbkę zgrubną możemy ją wykonać na różne sposoby, wszystko zależy głównie od możliwości obrabiarki i założeń konstrukcyjnych obrabianego elementu. Mając możliwość toczenia, wytaczania, frezowania, rozwiercania i całą gamę innych zabiegów, jak wybrać odpowiedni, który spełni nasze oczekiwania i wykona proces zgodny z dokumentacją?

głowica kątowa obróbcza
frezowanie na wysięgu z podtrzymką
Przykład obróbki głowicą kątową oraz frezowania na dużym wysięgu za pomocą podtrzymki

Zaczynamy jak zawsze od dobrania odpowiedniego zamocowania części obrabianej. Najlepszym rozwiązaniem byłoby zamocować przedmiot w taki sposób, który umożliwiłby obróbkę wszystkich płaszczyzn jednocześnie, lesz niestety nie jest to możliwe. Przede wszystkim trzeba wybrać osie i płaszczyzny współpracujące ze sobą, i pod tym kątem ustawić obróbkę.

Frezowanie płaszczyzn w obróbce wykańczającej
Frezowanie płaszczyzn w obróbce wykańczającej

Jeżeli obrabiamy tylko jedną płaszczyznę błąd pozycji obróbki jest wtedy bardzo mały, ale jeżeli pracujemy w kilku płaszczyznach jednocześnie, to błąd proporcjonalnie się zwiększa. Nadal jest to bardzo mały błąd, przeważnie rzędu kilku mikronów, ale doliczając błąd ustawienia głowicy wysuwu narzędzia i samego narzędzia, może mieć to wpływ na jakość wykonania elementu. Czasami warto ustawić kilka punktów bazowych i obrabiać płaszczyzny i otwory niezależnie. Wpłynie to na pewno – w niewielkim stopniu – na czas obróbki, ale przy detalach o dużych gabarytach pozwoli na łatwe niwelowanie różnic.

zamocowanie przedmiotu obrabianego
Zamocowanie detalu umożliwiające obróbkę wszystkich zależnych otworów, po obrocie stołu

Znaczenie mają również narzędzia, jakimi dysponujemy. Firmy narzędziowe proponują szeroki wachlarz rozwiązań dotyczących obróbki wykańczającej. U wielu osób wybór odpowiedniego narzędzia powoduje ból głowy, bo – czy wybór oprawki hydraulicznej daje lepszy efekt obróbki od oprawki termozgrzewalnej, a może wybrać bardziej ekonomiczne rozwiązanie np. oprawkę Weldon; przecież nie jest powiedziane, że uzyskamy gorszy efekt od innych. Przeważnie kierujemy się doświadczeniem swoim lub innych, ważne by wnioski (nasze i innych osób) dotyczące obróbki danym narzędziem były archiwizowane w sposób, pozwalający na łatwe skorzystanie z nich.

wykończony detal obrabiany

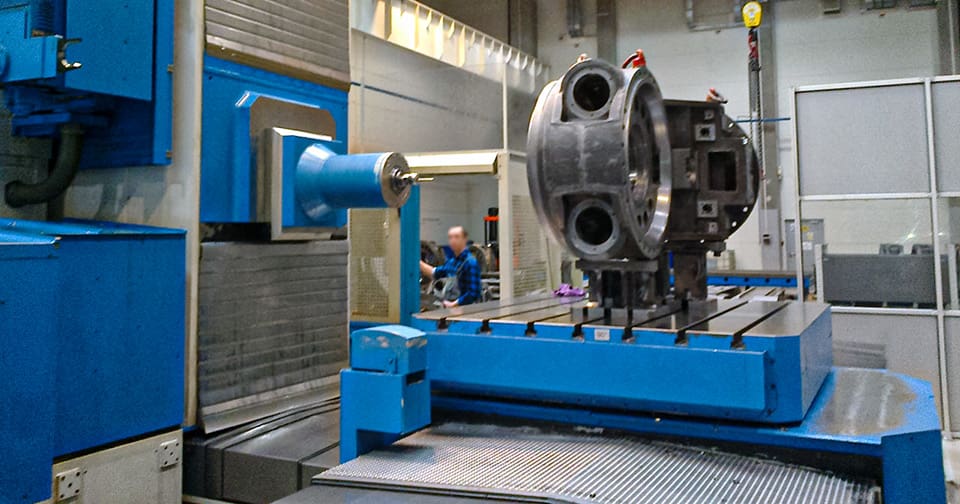

Detal po wykonaniu obróbki wykańczającej
po obróbce zgrubnej

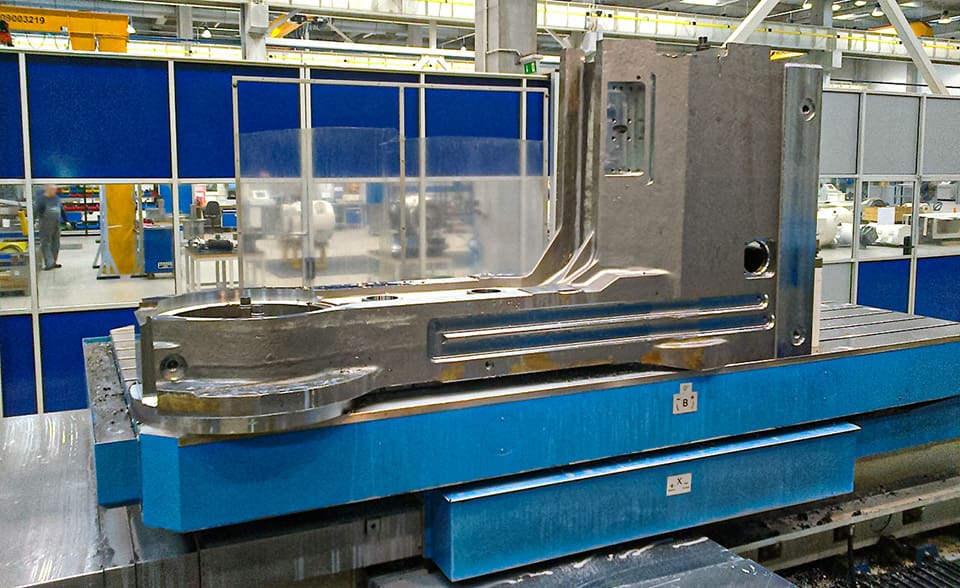

Detal po wykonaniu obróbki zgrubnej

Bardzo mało firm prowadzi gospodarkę narzędziową w taki sposób, a przecież byłoby dobrze, gdyby przy wyborze narzędzia dostać sprawdzone parametry obróbki do konkretnego materiału. Z doświadczenia wiem, że żadna firma narzędziowa nie dostarczy nam gotowego rozwiązania, bo teoria czasem bardzo różni się od praktyki.

Kolejnym zadaniem jest wybór kolejności obróbki. Układ poszczególnych zabiegów nie może być przypadkowy, gdyż jedna operacja może mieć wpływ na drugą. Chyba najlepszym rozwiązaniem jest wykonać zabiegi od najmniej dokładnych do najbardziej precyzyjnych. Przykładowo, jeżeli wykonamy otwór 300H7, a potem wykonamy na obwodzie gwinty, to gwintowanie może mieć wpływ na wymiar tego otworu 300H7. Dlatego czasem warto poświęcić więcej czasu i dobrze przeanalizować proces.

projektowanie procesów obróbczych
projektowanie procesów obróbczych
Płaszczyzny i otwory przeznaczone do obróbki przy pierwszym ustawieniu stołu

Przy maszynach umożliwiających obróbkę w kilku osiach z zastosowaniem różnych głowic należy zastanowić się, w jaki sposób dobrać strategię obróbki. Przecież możemy obrobić w całości płaszczyznę lub wykonać maksymalnie dużo jednym narzędziem, na wszystkich płaszczyznach. Wszystko zależy od czasu wymiany narzędzia, szybkości obrotu stołu i obrotu głowic; pamiętajmy, że zoptymalizowanie ruchów pomocniczych ma wpływ na ekonomię procesu.

W ostatniej części naszego procesu trzeba zastanowić się nad najważniejszym aspektem, tj. kolejnością wykonania otworów i płaszczyzn współpracujących ze sobą. Jeżeli chodzi o płaszczyzny to chyba najlepiej wykonać wszystkie kolejno, przy czym należy starać się wykorzystać jak najmniejszą liczbę narzędzi.

obróbka głowicą kątową
obróbka głowicą kątową
Przykład obróbki z głowicy kątowej

Pamiętajmy, że każde narzędzie ma indywidualnie określaną długość i średnicę (korekcję), co może mieć wpływ na dokładność obróbki. Dobrze jest wykonać współpracujące płaszczyzny jednym narzędziem, wtedy mamy pewność, że otrzymamy zakładaną zależność między nimi. W przypadku otworów zasada jest podobna – najlepiej wykonać wszystkie otwory w jednej osi i przejść do następnej, starać się wykonać wszystkie osie na płaszczyźnie i dopiero przechodzić do kolejnej, nie wracać kilkakrotnie do płaszczyzny, bo to ma niekorzystny wpływ na precyzję wykonania.

gwintowanie pięcioosiowe
Gwintowanie w przestrzeni pięcioosiowej

Ciekawym narzędziem do obróbki otworów jest głowica planująca, która umożliwia obróbkę kilku średnic jednym narzędziem, co wpływa korzystnie na dokładność obróbki; możemy również zastosować rozwiertaki stopniowe lecz jest to drogie rozwiązanie i zdaje egzamin tylko w przypadku produkcji masowej.

W opisanym procesie zostały przedstawione tylko nieliczne zagadnienia, z którymi każdorazowo mierzy się osoba tworząca proces obróbczy. Do każdego elementu trzeba podchodzić indywidualnie, bo nie ma jednego pewnego i uniwersalnego rozwiązania, i dopóki nie zaczniemy obróbki nie dowiemy się czy nasze założenia były prawidłowe.

Jarosław Straszak
Fabryka Maszyn FAMUR S.A.

artykuł pochodzi z wydania 5 (68) maj 2013

  • Share on Facebook
  • Share on Twitter
  • Share on LinkedIn
  • Share on WhatsApp
  • Share on Email
Tagi: CNCobróbka skrawaniem

Powiązane artykuły

Obrabiarki skrawające do metalu frezarki
Części maszyn i urządzeń

Narzędzia skrawające do metali; cz. 1

Wiercenie Głębokich Otworów Deep Hole Drilling
Technologie

Wiercenie głębokich otworów (deep hole drilling); cz. 1

Drukowane w 3D narzędzie do obróbki tytanu
Aktualności

Drukowane w 3D narzędzie do obróbki tytanu

Wybrane aspekty produktywnego skrawania na wieloosiowych obrabiarkach CNC
Technologie

Wybrane aspekty produktywnego skrawania na wieloosiowych obrabiarkach CNC; cz. 2

obróbka modeli skorupowych
Materiały

Obróbka modeli skorupowych

Wiercenie głębokich otworów (deep hole drilling)
Technologie

Wiercenie głębokich otworów (deep hole drilling); cz. 3: Wpływ parametrów skrawania na kształt wióra

Rotor Clip

Tematyka:

aluminium automatyzacja budowa maszyn CAD ceramika techniczna CNC diagnostyka druk 3D energetyka formy wtryskowe innowacje inżynieria materiałowa klejenie kompozyty konstruktor laser lotnictwo mechanizm MES montaż motocykle motoryzacja nanotechnologia obliczenia obrabiarki obróbka plastyczna obróbka skrawaniem polskie projekty powłoki programy przemysł kosmiczny przemysł morski przemysł zbrojeniowy robot robotyzacja silniki spawanie stal technologie łączenia tribologia tworzywa sztuczne wynalazki wywiad zgrzewanie łożyska
FORMY WTRYSKOWE Integracja Konstrukcji i Technologii Ebook
MetalTop
wstępne napięcie łożyska bearing preload

ZWCad
Projektowanie i Konstrukcje Inżynierskie
  • O nas
  • Polityka prywatności
  • Kontakt

© ITER 2007-2026

Nie znaleziono
Zobacz wszystkie wyniki
  • Strona główna
  • Aktualności
  • Artykuły
    • Analizy, symulacje
    • Badania, analizy
    • Części maszyn i urządzeń
    • Historia
    • Inne
    • Konstrukcje
    • Maszyny i urządzenia
    • Materiały
    • Projektowanie
    • Rozwiązania
    • Technologie
  • Jak zakupić
  • O nas
  • Kontakt

© ITER 2007-2026

email_icon

Nie przegap nowych wydań!

Zapisz się, aby na bieżąco otrzymywać linki do kolejnych, darmowych wydań Projektowania i Konstrukcji Inżynierskich

Wpisz adres email

Dziękuję, nie pokazuj więcej
